Isolateur de tension composite 11kV

Description du produit :

Le 11kV L'isolateur de suspension composite se compose de quatre hangars en caoutchouc de silicone gris, d'une tige centrale en fibre de verre de 17 mm de diamètre et de raccords d'extrémité à douille/langue. Il est principalement utilisé pour les lignes aériennes de transmission et de distribution moyenne tension, avec des options de montage double :

'Connexion Ball & Socket (B&S)' (conformité à la norme CEI/ANSI)

'Connexion à languette (chape)' (alternative pour une compatibilité matérielle spécifique)

Conçu pour la fiabilité dans les environnements difficiles, il assure l'isolation électrique et la stabilité mécanique

sous une charge de traction de 70 kN.

Paramètre technique :

Nom :  Isolateur de suspension en caoutchouc de silicone, est également nommé Isolateur de tension polymère , isolateur de suspension composite, tension composite Isolateur en silicone.

Tension nominale : 11 kV (systèmes moyenne tension)

Charge mécanique : charge de rupture minimale de 70 kN (kilonewton)

Types de raccords d'extrémité : Haut : Bas : Languette (chape) Bas : Boule et douille (conforme à la norme ISO 14691)

Matériau : Isolation : Porcelaine haute résistance ou polymère composite (silicone HTV)

Pièces métalliques : acier galvanisé à chaud

Distance d'isolement :≥450 mm

Normes : CEI 60383, ANSI C29.2, GB/T 1001.1

Caractéristiques:

Type de produit	Dimensions						Mécanique		Électrique
	Hauteur (mm)	Mini d'arc sec distance (mm)	mini dans l'air Distance (mm)	Diamètre des hangars (mm)	Nombre de hangars (mm)	Diamètre des hangars (mm)	spécifiée (SML) mécanique Charge (kN)	Charge de routine d'essai (RTL) (kN)	Tension nominale (kV)	de foudre Tension de tenue aux chocs (kV)	d'alimentation Tension de tenue à la fréquence (kV)
FXB-11-70WT	365 ±10	200	450	17	4	98	70	35	11	105	55
Informations de commande : 1. Niveau de tension 2. Charge mécanique 3. Distance d'arc 4. Distance de fuite 5. Longueur de section 6. Type de raccords d'extrémité Remarque : Nous acceptons la personnalisation du produit selon les dessins des clients.

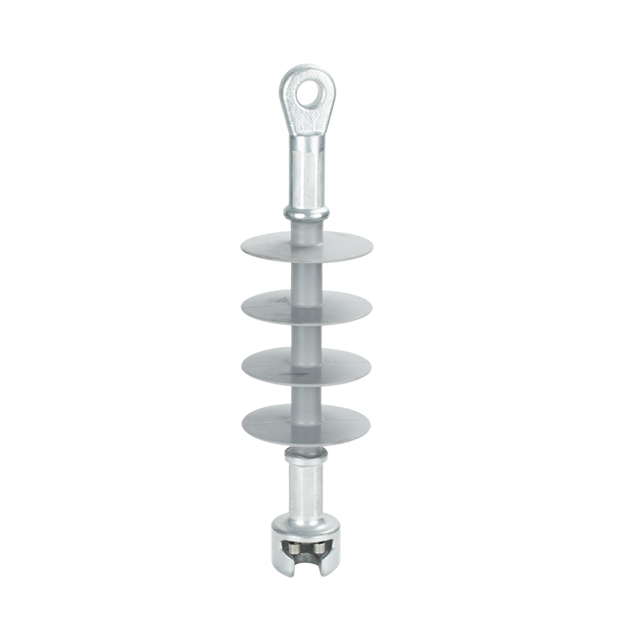

Affichage des pièces du produit :

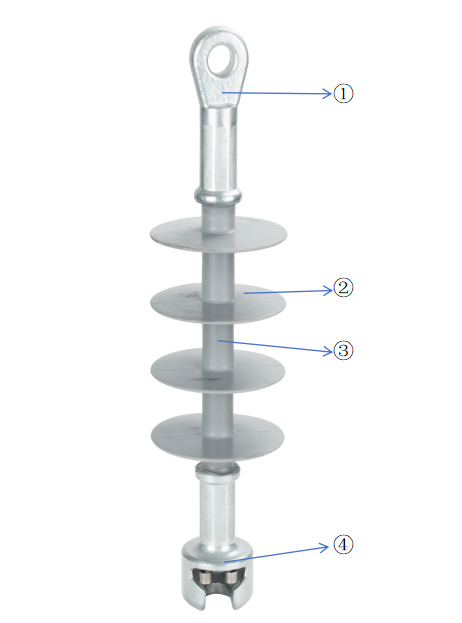

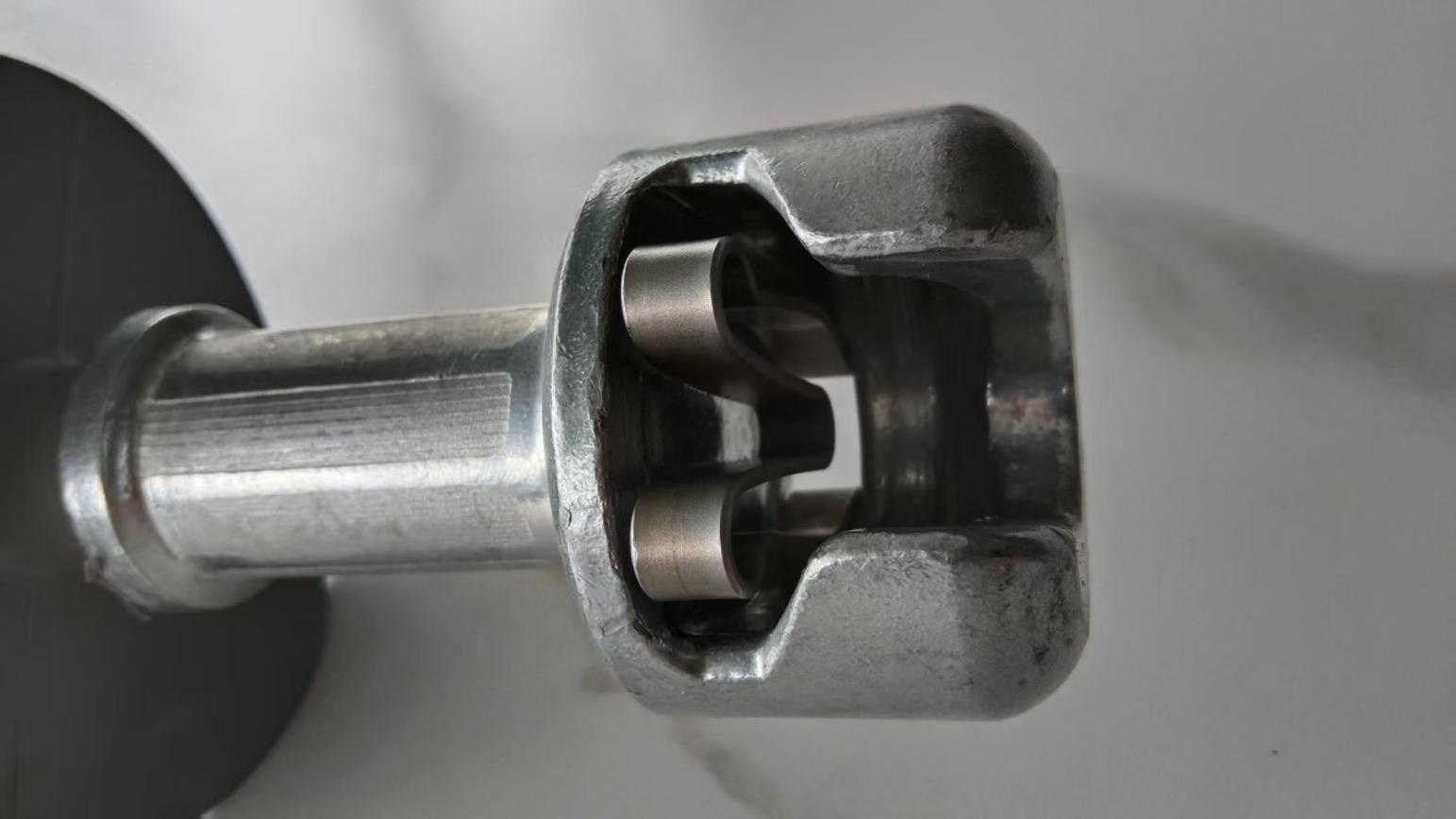

① Type de raccord d'extrémité : languette

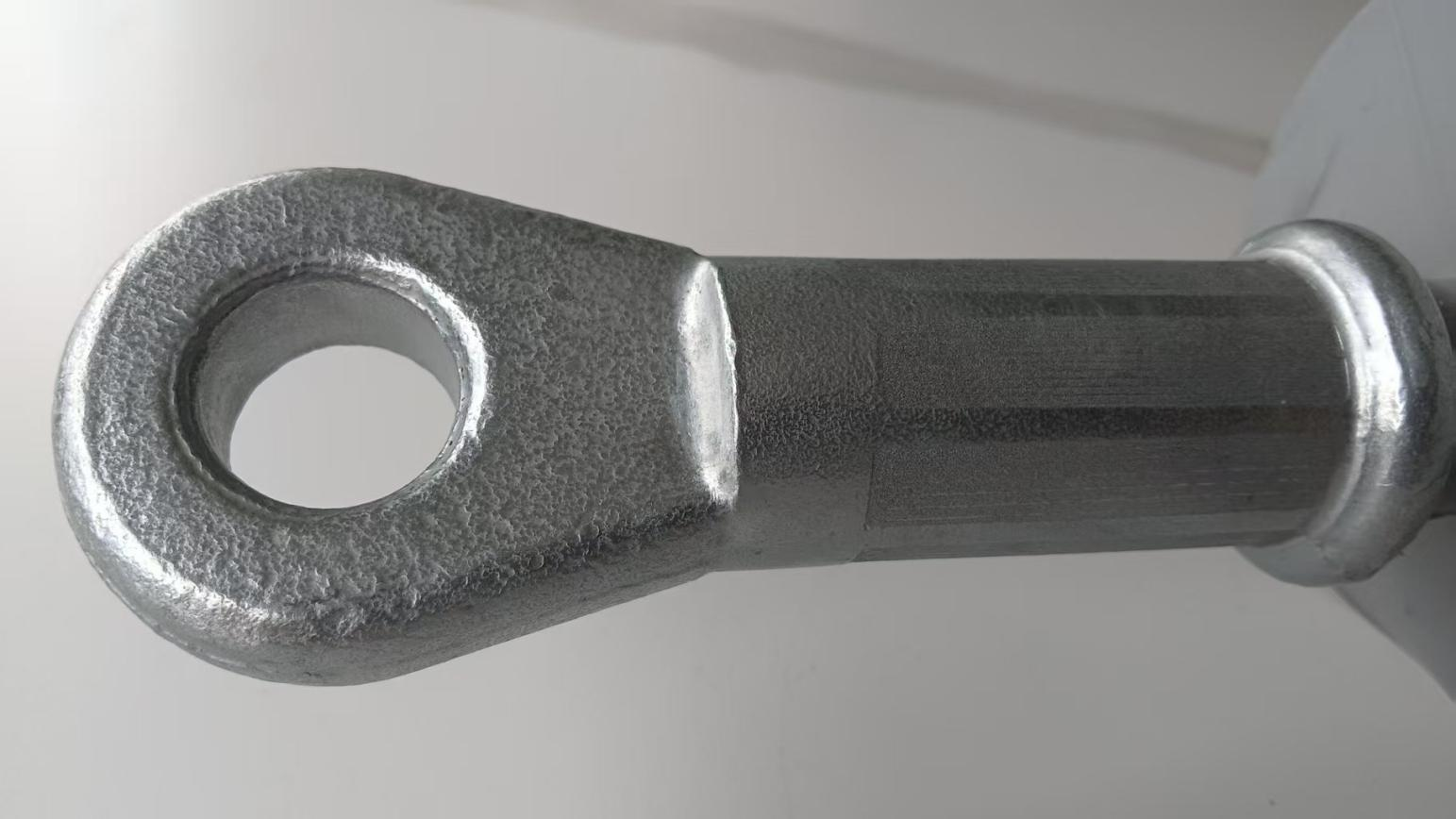

Acier forgé et galvanisé à chaud, épaisseur minimale de la galvanisation : 86µm

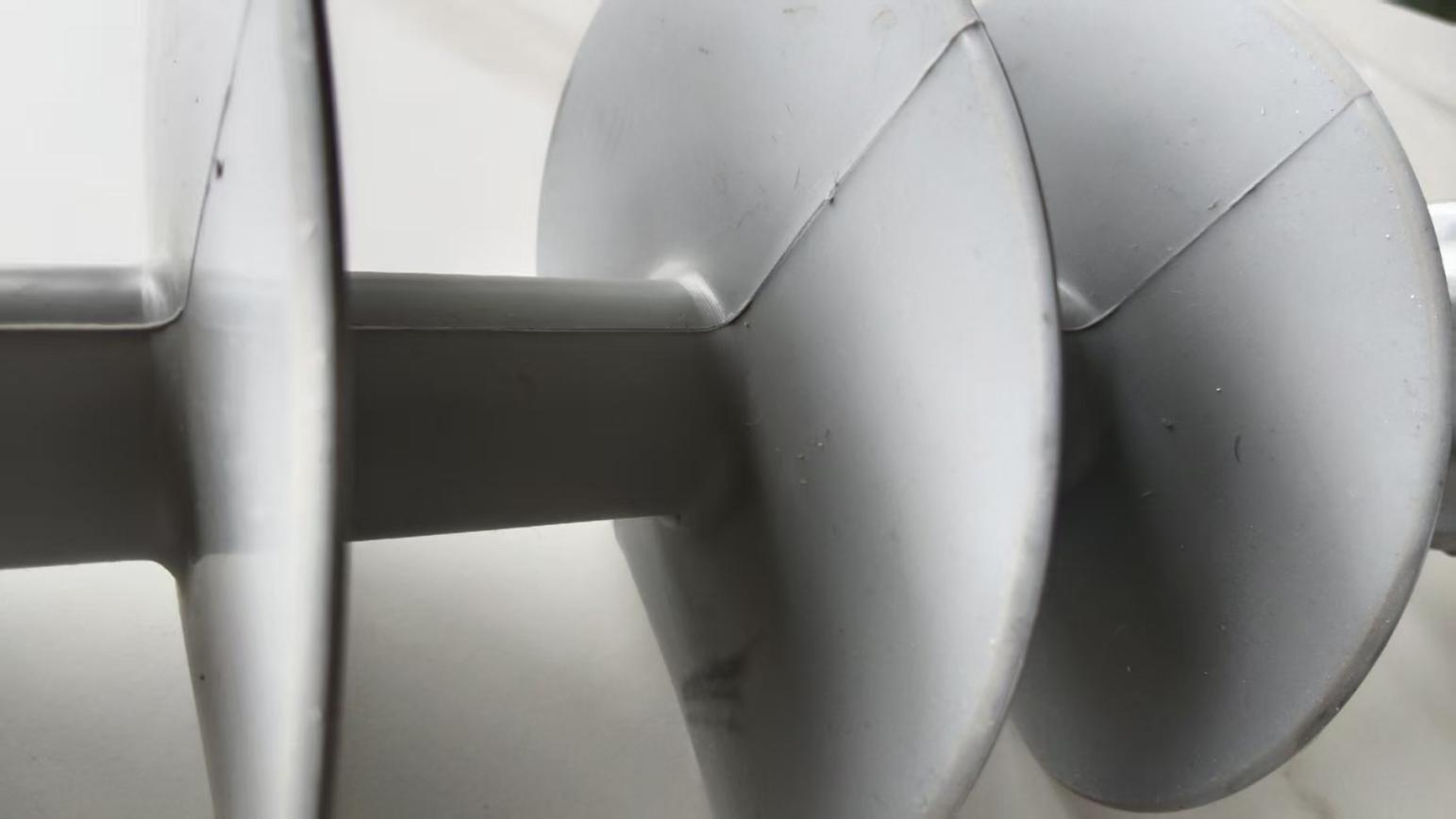

② L'épaisseur du boîtier en caoutchouc de silicone est supérieure à 3 mm, elle est conforme à la norme CEI.

③ La tige centrale résistante aux acides et à haute résistance aux températures utilise les matériaux époxy et fibre de verre.

④ Type de raccord d'extrémité : Chape

Acier forgé et galvanisé à chaud, épaisseur minimum de la galvanisation : 86µm

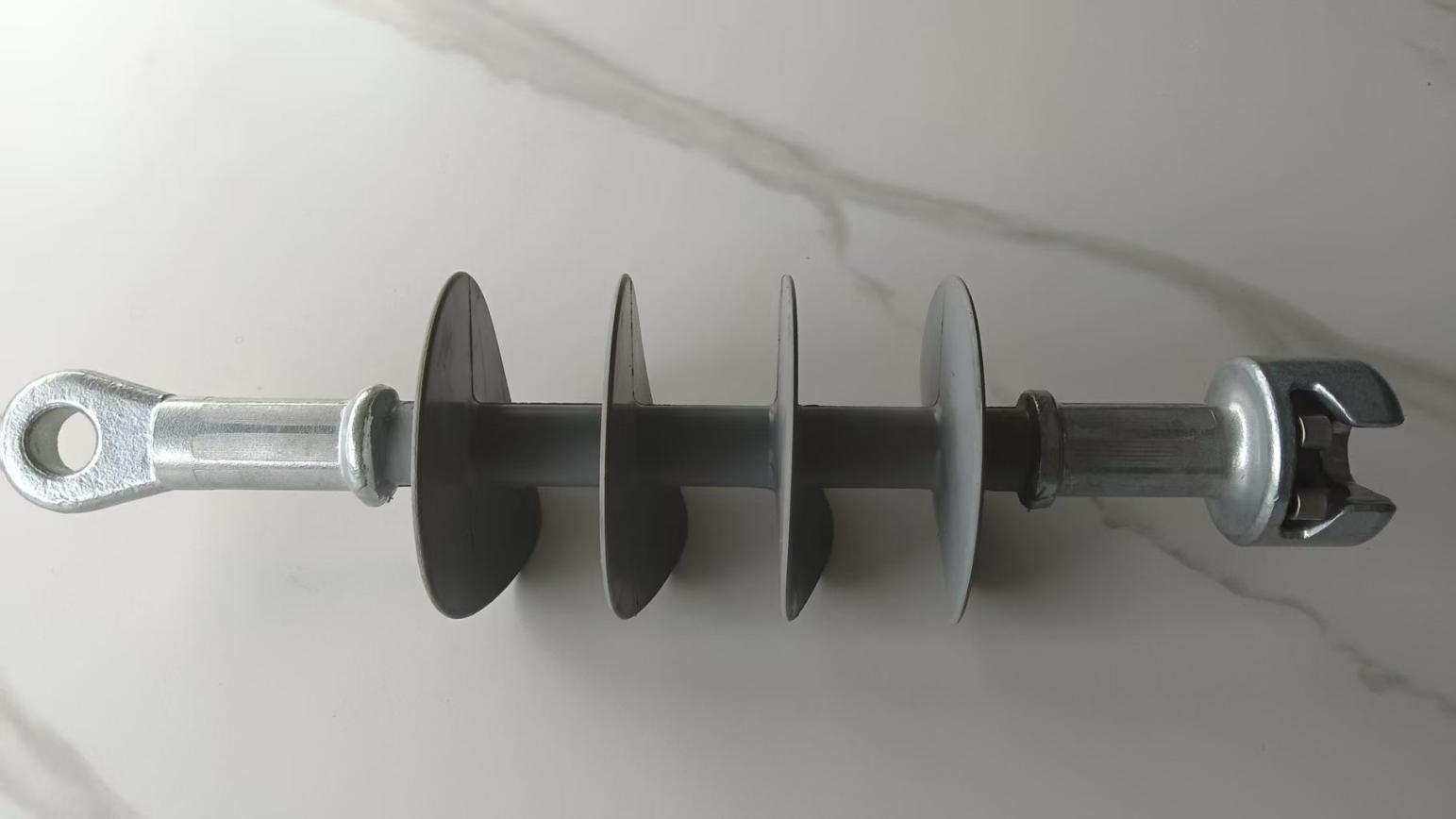

Affichage du produit :

Caractéristiques principales :

1. Flexibilité de double ajustement

  'Ball & Socket' : permet une rotation à 90° pour une installation sans torsion.

  'Tongue(Clevis)': Connexion simplifiée aux traverses ou aux jougs.

2. 'Construction robuste'

  Option porcelaine : Résistance à la pollution classe C1/C2 (IEC 60507).

  Option composite : Surface hydrophobe, résistante aux UV.

3. Assurance des performances

  Tenue aux chocs de foudre sèche : ≥110kV

  Tenue à la fréquence industrielle : ≥30kV/1min

Applications typiques :

- Lignes aériennes 11kV (distribution urbaine/rurale)

- Systèmes de caténaires ferroviaires

- Réseaux électriques industriels (mines, ports)

Certifications et conformité

Électrique : Réussite à 100 % des tests de routine (crevaison, charge mécanique).

Environnemental : Test au brouillard salin (IEC 62217), cyclage thermique.

Isolateur composite de tension et de suspension

L'isolateur composite de tension/suspension se compose principalement d'une tige centrale (type ECR ou type FRP), d'un boîtier en caoutchouc de silicone et de raccords d'extrémité métalliques. LANGAO POWER produit et exporte des isolateurs de tension et de suspension de 10 kV à 400 kV avec différentes tailles de tige centrale pour les systèmes de distribution et de transmission. (Nous avons exporté des isolateurs 138 kV, 245 kV, 330 kV, 400 kV).

Tige de noyau – Fabriquée à partir de tige en fibre de verre époxy pultrudée de haute qualité (types FRP et ECR).

Raccords d'extrémité - Acier forgé n° 45 ou fonte ductile, galvanisés à chaud, puis sertis directement sur la tige centrale via un processus de sertissage circonférentiel pour obtenir de meilleures performances.

Boîtier au noyau : ils sont chimiquement liés et la résistance de l'interface entre le boîtier et le noyau est supérieure à la résistance à la déchirure du boîtier lui-même.

Boîtier en caoutchouc de silicone – Caoutchouc de silicone HTV ; fabriqué à partir de matières premières de haute qualité.

Anneau Corona/Grade – Fabriqué en alliage d'aluminium de haute qualité, adapté aux isolateurs (au-dessus) de 110 kV.

Étanchéité : la jonction entre le raccord d'extrémité et la tige centrale est totalement intégrée dans du caoutchouc de silicone HTV, éliminant ainsi les défauts d'étanchéité conventionnels et traditionnels. (L'autre type est disponible et utilise le mastic silicone RTV pour sceller la jonction entre le raccord d'extrémité et la tige centrale.)

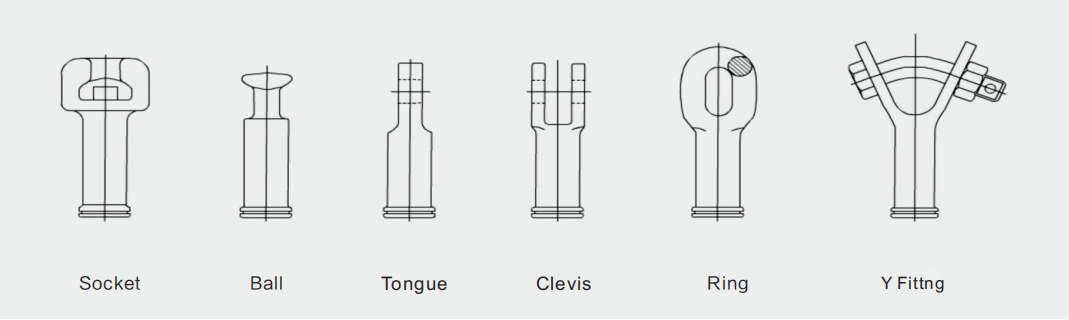

Deux extrémités de la liste du matériel de connexion

Attaché à la lettre	WQ	DEO	WU	QQ	CT	TT	UU	YQ	FR
Au nom des essayages	Douille-Bille	Douille-Langue	Douille - Chape	Balle- Bal	Languette à chape	Langue-Langue	Chape- Chape	Y-balle	Bague-Bague
Marque de connexion	16-16	16-7	16-7	16-16	7-7	7-7	7-7	7-7	7-7

1. Selon les exigences matérielles des modèles, elles sont indiquées dans la lettre ci-jointe ;

2. Selon les exigences des utilisateurs, il est possible de formuler et de faire correspondre les extrémités ;

3. Couleur du caoutchouc de silicone gris par défaut, vous pouvez également choisir les autres couleurs.

4. Fabriqué sur mesure selon les dessins du client
