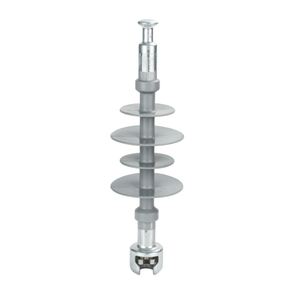

Aislador de tensión compuesto de 11 kV

Descripción del Producto:

El 11kV El aislador de suspensión compuesto consta de cuatro cobertizos de caucho de silicona gris, una varilla central de fibra de vidrio de 17 mm de diámetro y accesorios de extremo tipo zócalo/lengüeta. Se utiliza principalmente para líneas aéreas de transmisión y distribución de media tensión, presentando opciones de montaje duales:

'Conexión Ball & Socket (B&S)' (cumple con el estándar IEC/ANSI)

'Conexión de lengüeta (horquilla)' (alternativa para compatibilidad de hardware específica)

Diseñado para brindar confiabilidad en entornos hostiles, garantiza aislamiento eléctrico y estabilidad mecánica.

bajo carga de tracción de 70 kN.

Parámetro técnico:

Nombre:  Aislador de suspensión de caucho de silicona, también denominado Aislador de tensión de polímero , Aislador de suspensión compuesto, Tensión compuesta Aislador de silicona.

Tensión nominal: 11kV (sistemas de media tensión)

Carga mecánica: carga mínima de falla de 70 kN (kilonewton)

Tipos de accesorios de extremo: Superior: Inferior: Lengüeta (horquilla) Inferior: Esférico (cumple con ISO 14691)

Material: Aislamiento: Porcelana de alta resistencia o polímero compuesto (silicona HTV)

Piezas metálicas: Acero galvanizado en caliente

Distancia de fuga: ≥450 mm

Estándares: IEC 60383, ANSI C29.2, GB/T 1001.1

Presupuesto:

Tipo de producto	Dimensiones						Mecánico		Eléctrico
	Altura (mm)	Mini seco de arco distancia (mm)	Mini de fuga distancia (mm)	Diámetro de cobertizos (mm)	Número de cobertizos (mm)	Diámetro de cobertizos (mm)	Carga especificada mecánica (SML) (kN)	Carga de rutina de prueba (RTL) (kN)	Tensión nominal (kV)	del rayo impulso soportada al Tensión (kV)	eléctrica de frecuencia soportada Tensión (kV)
FXB-11-70WT	365 ±10	200	450	17	4	98	70	35	11	105	55
Información de pedido: 1. Grado de voltaje 2. Carga mecánica 3. Distancia de arco 4. Distancia de fuga 5. Longitud de la sección 6. Tipo de accesorios finales Observación: Aceptamos personalización del producto según los dibujos del cliente.

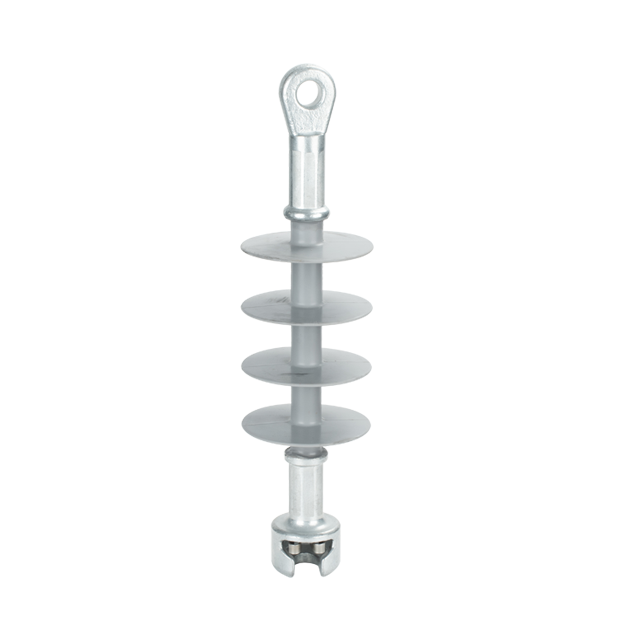

Visualización de piezas del producto:

① Tipo de conexión final: Lengüeta

Acero forjado y galvanizado en caliente, grosor mínimo de la galvanización: 86 µm

② El espesor de la carcasa de caucho de silicona es superior a 3 mm y cumple con la norma IEC.

③ La varilla central resistente a los ácidos y a la temperatura alta utiliza materiales epoxi y fibra de vidrio.

④ Tipo de conexión final: Horquilla

Acero forjado y galvanizado en caliente, grosor mínimo del galvanizado: 86 µm

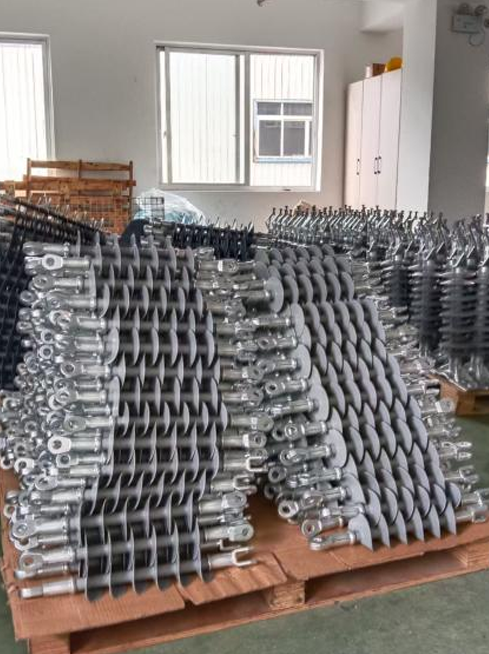

Exhibición del producto:

Características principales:

1. Flexibilidad de ajuste dual

  'Ball & Socket': Permite una rotación de 90° para una instalación sin torsión.

  'Lengüeta(Clevis)': Conexión simplificada a crucetas o yugos.

2. 'Construcción robusta'

  Opción porcelana: Resistencia a la contaminación Clase C1/C2 (IEC 60507).

  Opción compuesta: Superficie hidrofóbica, resistente a los rayos UV.

3. Garantía de desempeño

  Resistencia al impulso de rayo seco: ≥110kV

  Resistencia a la frecuencia de alimentación: ≥30kV/1min

Aplicaciones típicas:

- Líneas aéreas de 11kV (distribución urbana/rural)

- Sistemas de catenaria ferroviaria

- Redes eléctricas industriales (minería, puertos)

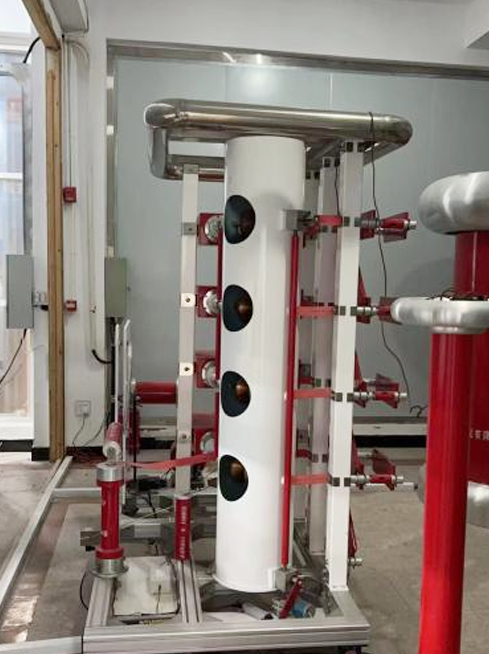

Certificaciones y cumplimiento

Eléctrico: Pasó el 100% de las pruebas de rutina (pinchazo, carga mecánica).

Ambiental: Prueba de niebla salina (IEC 62217), ciclado térmico.

Aislador compuesto de tensión y suspensión

El aislador compuesto de tensión/suspensión consiste principalmente en una varilla central (tipo ECR o tipo FRP), carcasa de caucho de silicona y accesorios de extremo metálicos. LANGAO POWER produce y exporta aisladores de tensión y suspensión de 10 kV a 400 kV con varios tamaños de varilla central para sistemas de distribución y transmisión. (HEMOS exportado aisladores de 138 kV, 245 kV, 330 kV, 400 kV).

Varilla central : fabricada con varilla de fibra de vidrio epoxi pultruida de alta calidad (tipos FRP y ECR).

Accesorios de extremo : acero forjado n.º 45 o hierro dúctil, galvanizado en caliente, luego engarce directamente a la varilla central mediante un proceso de engarzado circunferencial para lograr un mejor rendimiento.

Carcasa al núcleo : están unidos químicamente y la resistencia de la interfaz entre la carcasa y el núcleo es mayor que la resistencia al desgarro de la carcasa misma.

Carcasa de caucho de silicona: caucho de silicona HTV; fabricado con materias primas de alta calidad.

Anillo de corona/grado : hecho de aleación de aluminio de alta calidad, adecuado para aisladores de 110 kV (superiores).

Sellado: la unión entre el conector del extremo y la varilla del núcleo está totalmente incrustada en caucho de silicona HTV, lo que elimina los defectos de sellado convencionales y tradicionales. (Hay otro tipo disponible que utiliza sellador de silicona RTV para sellar la unión entre el conector del extremo y la varilla del núcleo).

Dos extremos de la lista de hardware de conexión

Adjunto a la carta	WQ	WD	wu	QQ	Connecticut	TT	UU.	YQ	RR
En nombre de los accesorios	Zócalo -Bola	Zócalo-Lengüeta	Enchufe- Horquilla	pelota-bal	Lengua de horquilla	lengua-lengua	Horquilla- Horquilla	Bola Y	Anillo-Anillo
Marca de conexión	16-16	16-7	16-7	16-16	7-7	7-7	7-7	7-7	7-7

1. Según los requisitos de hardware en los modelos se indican en la carta adjunta;

2. De acuerdo con los requisitos de los usuarios, se pueden formular y combinar los extremos;

3. El color gris del caucho de silicona es el predeterminado, también puede elegir otros colores.

4. Hecho a medida según los dibujos del cliente.
