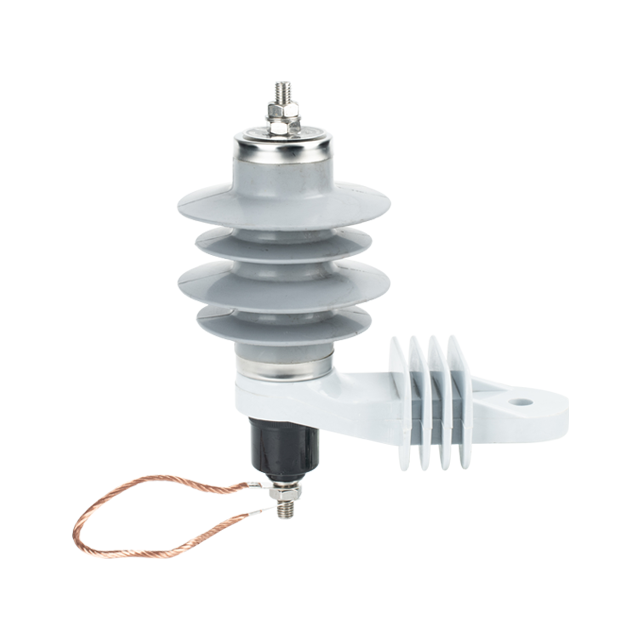

Parafoudre en polymère 9KV

Taille du produit :

Paramètre technologique :

Nom du produit : Parasurtenseur en silicone , est également nommé Parafoudre en polymère , parafoudre en oxyde de zinc, Parafoudre composite.

Type de produit : 9KV 10KA-285mm

Paramètres techniques :

Tension nominale : 9kv

Courant de décharge normal : 10 kA

Tension de fonctionnement continue maximale (MCOV) : 7,05 kv

Tension résiduelle à courant raide 1/4µs : 33,7 kv

Tension résiduelle du courant de foudre 8/20µs : 27kv

Tension résiduelle de courant de commutation 30/60µs : 23,8 kv

Impulsion de courant d'onde rectangulaire de 2000µs : 250A

Capacité de décharge de tenue à courant élevé 4/10µs : 100KA

Décharge classique : 1

Distance d'isolement : 285 mm

Description spécifique :

Parafoudre de type ligne 9kv 10kA en oxyde de zinc (ZnO)

Application : Conçu spécifiquement pour la protection contre les surtensions sur les lignes de distribution aériennes moyenne tension (généralement des systèmes jusqu'à 35 kV).

Tension nominale : 9 kV . Ceci indique la tension de fonctionnement continue maximale (MCOV ou Uc) à laquelle le parafoudre est conçu pour résister dans des conditions normales du système. Il convient à la protection des systèmes avec des tensions nominales telles que 6,6 kV ou 7,2 kV.

Capacité de décharge : 10 kA. Il s'agit du courant de décharge nominal (In), représentant la valeur maximale du courant de choc de foudre (forme d'onde 8/20 µs) que le parafoudre est conçu pour gérer au moins 20 fois. Un indice de 10 kA signifie une capacité de protection robuste contre les menaces typiques de foudre sur les lignes de distribution.

Type : niveau de protection/type de ligne de transmission. Ce parafoudre est conçu pour une exposition directe aux environnements extérieurs difficiles sur les lignes électriques. Sa fonction principale est de limiter les surtensions induites par la foudre et les commutations, en protégeant les équipements de ligne tels que les isolateurs, les transformateurs et les interrupteurs.

Conception du boîtier : comprend un boîtier en polymère à 4 hangars. Les hangars (saillies en forme de parapluie) sont cruciaux pour :

Distance dans l'air : Fournit la distance dans l'air spécifiée de 285 mm le long de la surface isolante du boîtier. Il s’agit d’un paramètre critique pour éviter le contournement dans des conditions polluées ou humides.

Performance contre la pollution : le profil du hangar améliore considérablement les performances dans les environnements pollués (sel, poussière, industriel) en augmentant le chemin de fuite et en favorisant le ruissellement de l'eau.

Distance de l'arc sec : Bien que cela ne soit pas spécifié, la conception du boîtier fournit également la distance de l'arc sec nécessaire pour la coordination de base de l'isolation.

Matériau du boîtier : utilise un polymère gris (gris) de haute qualité (caoutchouc de silicium ou EPDM). Les boîtiers en polymère offrent une excellente hydrophobicité (hydrofuge), une résistance aux UV, une résistance au traçage et à l'érosion, et sont légers par rapport à la porcelaine.

Technologie de base : utilise un bloc de vannes à résistance en oxyde de zinc (ZnO) comme élément actif. Ce bloc présente des caractéristiques tension-courant hautement non linéaires :

Agit comme un excellent isolant sous une tension normale du système.

Devient hautement conducteur en quelques nanosecondes lorsqu'il est soumis à des surtensions dangereuses (comme la foudre), maintenant la tension à un niveau sûr.

Revient automatiquement à l’état isolant une fois la surtension atténuée.

Avantages clés :

Protection efficace contre les surtensions : maintient la foudre et les surtensions de commutation à des niveaux sûrs, évitant ainsi les défaillances d'isolation et les dommages à l'équipement.

Conception scellée : le boîtier en polymère fournit un joint hermétique robuste autour du bloc ZnO, empêchant la pénétration de l'humidité et assurant une stabilité à long terme.

Léger et résistant au vandalisme : la construction en polymère le rend nettement plus léger que ses équivalents en porcelaine et moins sujet aux dommages.

Sans entretien : les parafoudres ZnO ne nécessitent généralement aucun entretien pendant leur durée de vie.

Performances élevées en matière de pollution : la conception à 4 hangars et la ligne de fuite de 285 mm garantissent un fonctionnement fiable dans les zones polluées (correspondant généralement au niveau de gravité de pollution IEC/ANSI III/Heavy).

Durabilité : conçu pour résister aux contraintes environnementales telles que les rayons UV, les températures extrêmes, la pluie et le vent.

Montage typique : installé directement sur les structures de lignes aériennes (poteaux, tours), souvent en parallèle avec des isolateurs de ligne ou à proximité d'équipements critiques tels que des transformateurs ou des terminaisons de câbles. Convient aux configurations de montage horizontales (bras transversal) et verticales (haut de poteau).
