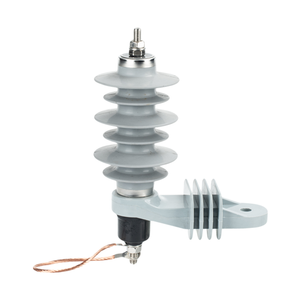

Nombre del producto: Descargador de sobretensiones de silicona , también llamado Pararrayos de sobretensión de polímero , Pararrayos de sobretensión de óxido de zinc, Pararrayos compuesto.

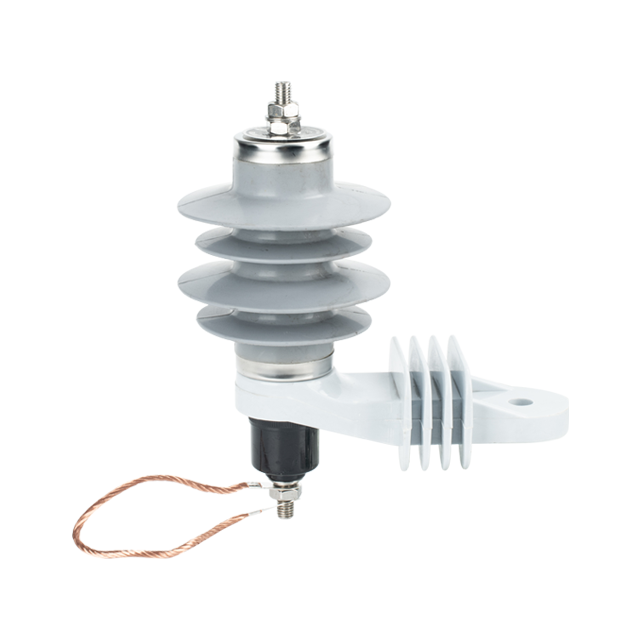

Tipo de producto: 9KV 10KA-285mm
Parámetros técnicos:

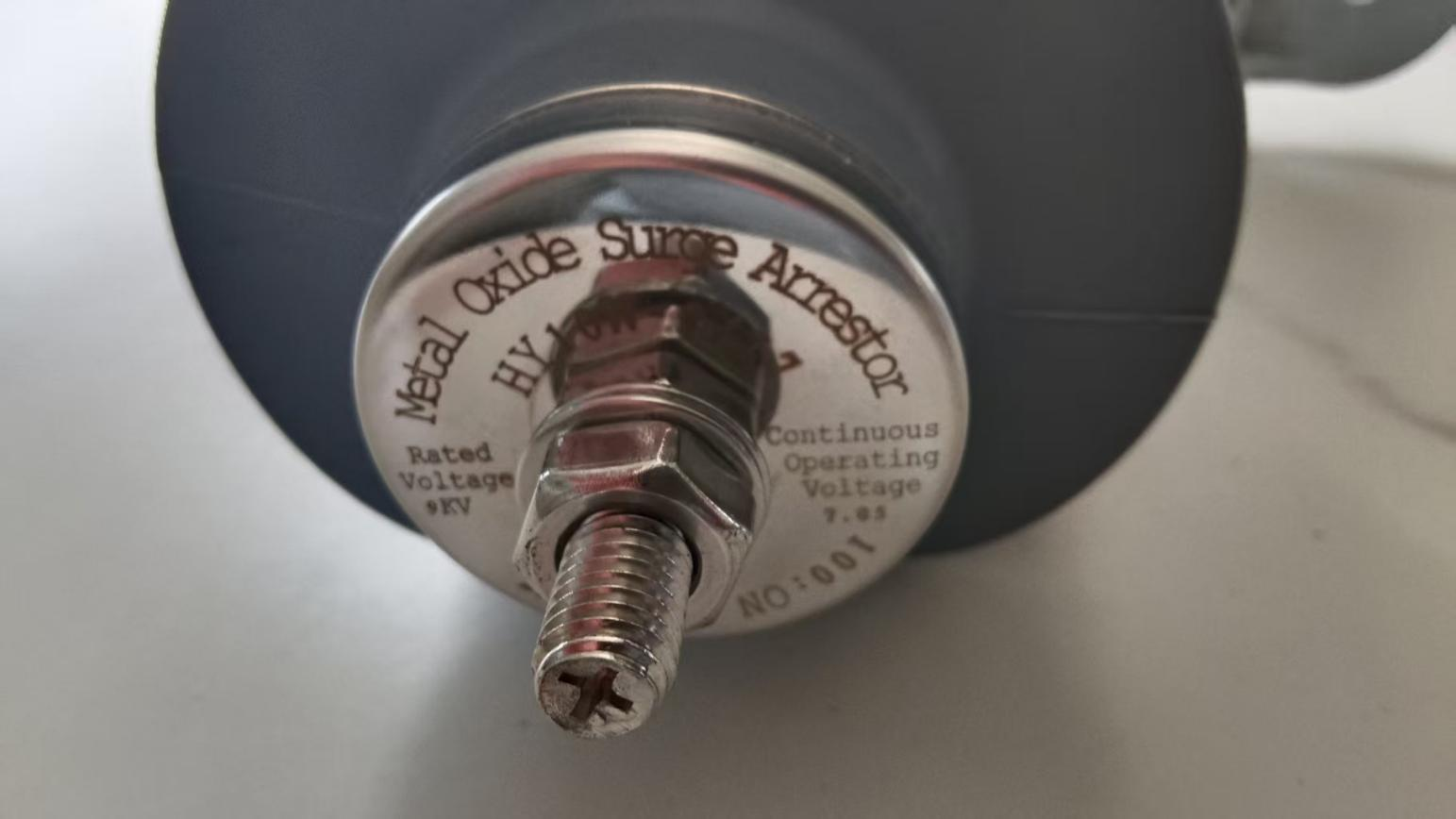

Tensión nominal: 9kv
Corriente de descarga normal: 10kA
Tensión máxima de funcionamiento continuo (MCOV): 7,05 kv
Tensión residual de corriente pronunciada de 1/4 µs: 33,7 kv
Tensión residual de corriente de rayo 8/20 µs: 27 kv
Tensión residual de corriente de conmutación de 30/60 µs: 23,8 kv
Impulso de corriente de onda rectangular de 2000 µs: 250 A
Capacidad de descarga soportada de alta corriente de 4/10 µs: 100 KA
Descarga clásica: 1
Distancia de fuga: 285 mm
Descripción específica:
Descargador de sobretensiones de óxido de zinc (ZnO) tipo línea de 9 kv y 10 kA
Aplicación: Diseñado específicamente para protección contra sobretensión en líneas de distribución aéreas de media tensión (normalmente sistemas de hasta 35 kV).
Tensión nominal: 9 kV . Esto indica el voltaje de funcionamiento continuo máximo (MCOV o Uc) que el descargador está diseñado para soportar en condiciones normales del sistema. Es adecuado para proteger sistemas con tensiones nominales como 6,6 kV o 7,2 kV.
Capacidad de descarga: 10kA. Esta es la corriente de descarga nominal (In), que representa el valor máximo de la corriente de impulso del rayo (forma de onda de 8/20 µs) que el descargador está clasificado para manejar al menos 20 veces. Una clasificación de 10 kA significa una capacidad de protección sólida para las amenazas típicas de rayos en las líneas de distribución.
Tipo: Grado de protección/Tipo de línea de transmisión. Este descargador está diseñado para exposición directa a ambientes exteriores hostiles en líneas eléctricas. Su función principal es limitar las sobretensiones inducidas por rayos y por conmutación, protegiendo equipos de línea como aisladores, transformadores e interruptores.

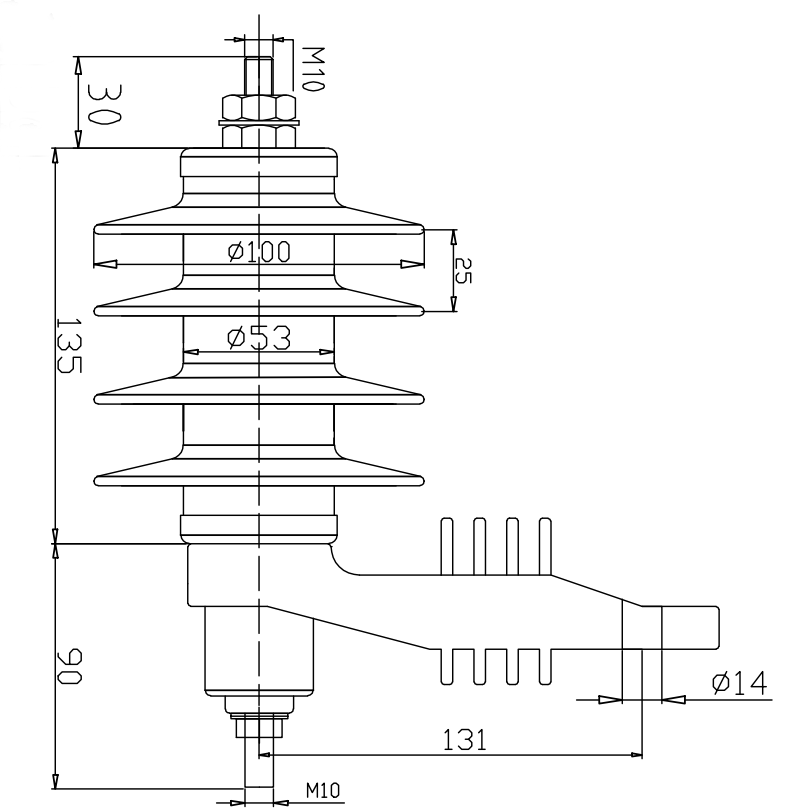

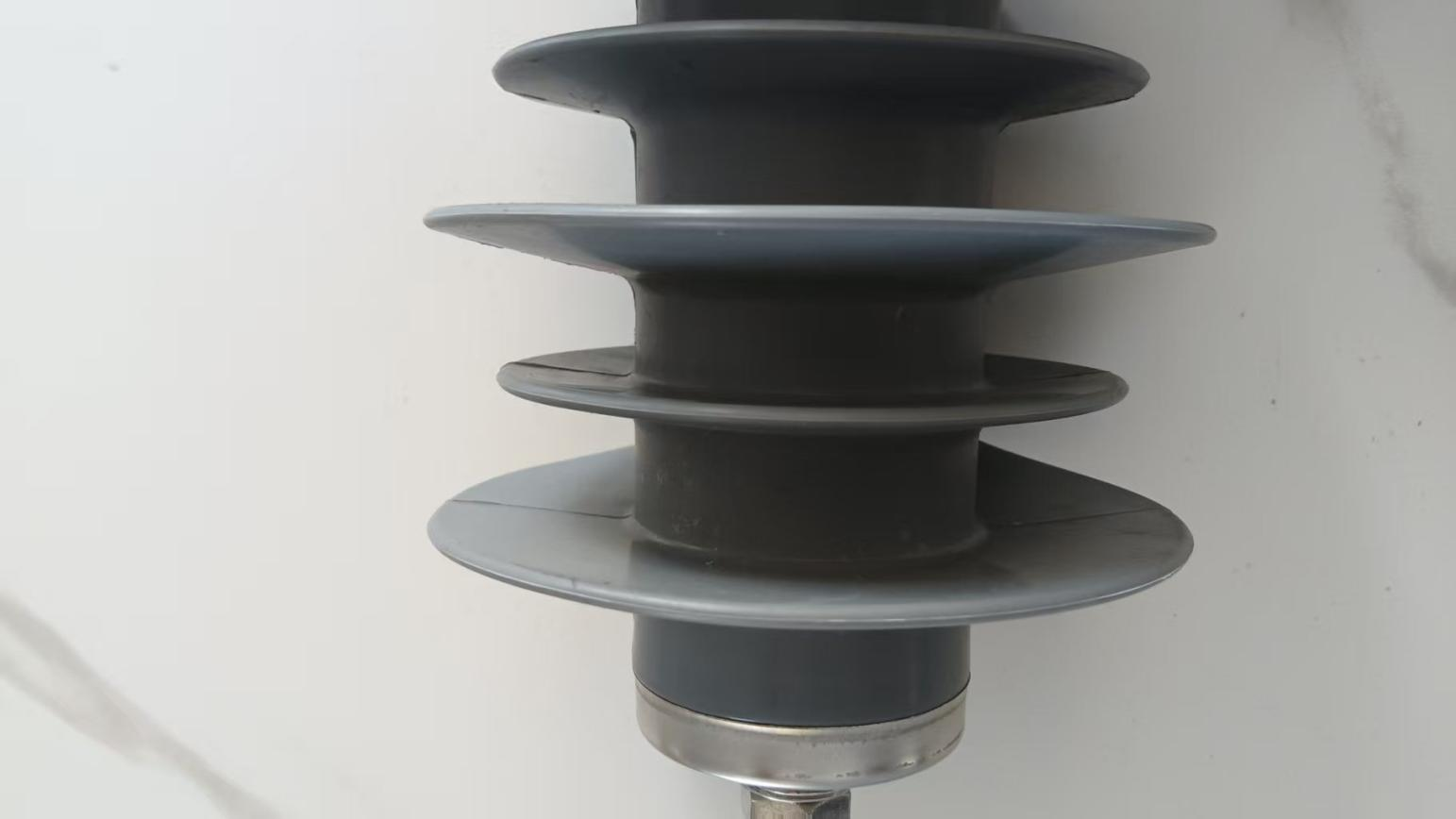

Diseño de carcasa: Cuenta con una carcasa de polímero de 4 cobertizos. Los cobertizos (protuberancias en forma de paraguas) son cruciales para:
Distancia de fuga: Proporciona la distancia de fuga especificada de 285 mm a lo largo de la superficie aislante de la carcasa. Este es un parámetro crítico para prevenir la descarga súbita en condiciones de contaminación o humedad.
Rendimiento contra la contaminación: el perfil del cobertizo mejora significativamente el rendimiento en entornos contaminados (sal, polvo, industrial) al aumentar la ruta de fuga y promover la escorrentía de agua.
Distancia de arco seco: aunque no se especifica, el diseño de la carcasa también proporciona la distancia de arco seco necesaria para la coordinación básica del aislamiento.
Material de la carcasa: Utiliza polímero gris (gris) de alta calidad (caucho de silicona o EPDM). Las carcasas de polímero ofrecen una excelente hidrofobicidad (repelencia al agua), resistencia a los rayos UV, resistencia al seguimiento y a la erosión, y son livianas en comparación con la porcelana.
Tecnología principal: Emplea un bloque de válvulas de resistencia de óxido de zinc (ZnO) como elemento activo. Este bloque exhibe características de voltaje-corriente altamente no lineales:
Actúa como un excelente aislante bajo voltaje normal del sistema.
Se vuelve altamente conductivo en nanosegundos cuando se lo somete a sobretensiones peligrosas (como rayos), fijando el voltaje a un nivel seguro.
Vuelve al estado aislante automáticamente una vez que desaparece la sobretensión.
Ventajas clave:
Protección eficaz contra sobretensiones: limita las sobretensiones de rayos y conmutación a niveles seguros, evitando fallas de aislamiento y daños al equipo.
Diseño sellado: la carcasa de polímero proporciona un sello hermético robusto alrededor del bloque de ZnO, lo que evita la entrada de humedad y garantiza la estabilidad a largo plazo.
Ligero y resistente al vandalismo: la construcción de polímero lo hace significativamente más liviano que sus equivalentes de porcelana y menos propenso a sufrir daños.
Sin mantenimiento: Los descargadores de ZnO generalmente no requieren mantenimiento durante su vida útil.
Alto rendimiento contra la contaminación: el diseño de 4 cobertizos y la distancia de fuga de 285 mm garantizan un funcionamiento confiable en áreas contaminadas (normalmente correspondientes al nivel de gravedad de contaminación III/pesada de IEC/ANSI).
Durabilidad: Diseñado para resistir tensiones ambientales como radiación ultravioleta, temperaturas extremas, lluvia y viento.
Montaje típico: instalado directamente en estructuras de líneas aéreas (postes, torres), a menudo en paralelo con aisladores de línea o cerca de equipos críticos como transformadores o terminaciones de cables. Adecuado para configuraciones de montaje horizontal (cruzada) y vertical (en la parte superior del poste).
