Paramètres techniques :

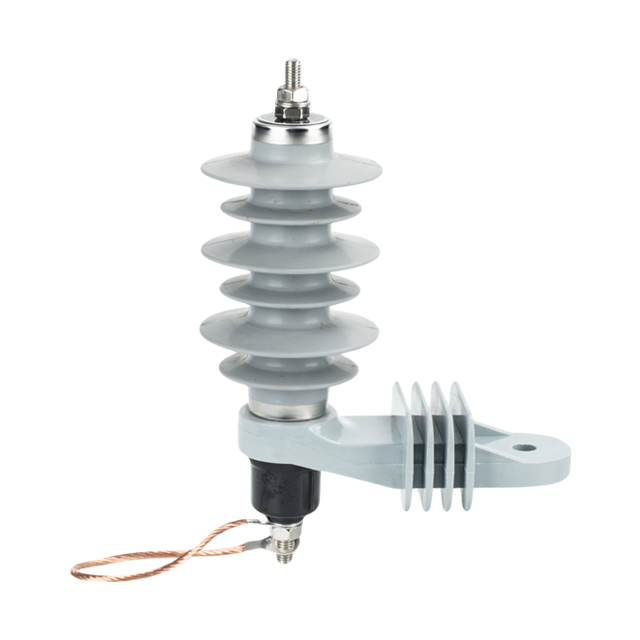

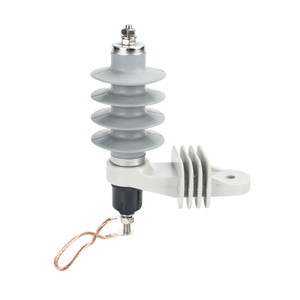

Nom du produit : Parasurtenseur en silicone , est également nommé Parafoudre en polymère, Parafoudre à oxyde de zinc , parafoudre composite.
Type de produit : 12KV 5KA-360mm
Tension nominale : 12 kv
Courant de décharge normal : 5 kA
Tension de fonctionnement continue maximale (MCOV) : 10,2 kv
Tension résiduelle à courant raide 1/4µs : 42,2 kv
Tension résiduelle du courant de foudre 8/20µs : 36kv
Tension résiduelle de courant de commutation 30/60µs : 27,0 kv
Impulsion de courant d'onde rectangulaire de 2000µs : 150A
Capacité de décharge de tenue à courant élevé 4/10µs : 65KA
Décharge classique : 1
Distance d'isolement : 360 mm
Température de fonctionnement : -40°C à +85°C
Principales caractéristiques et construction
Système d'isolation

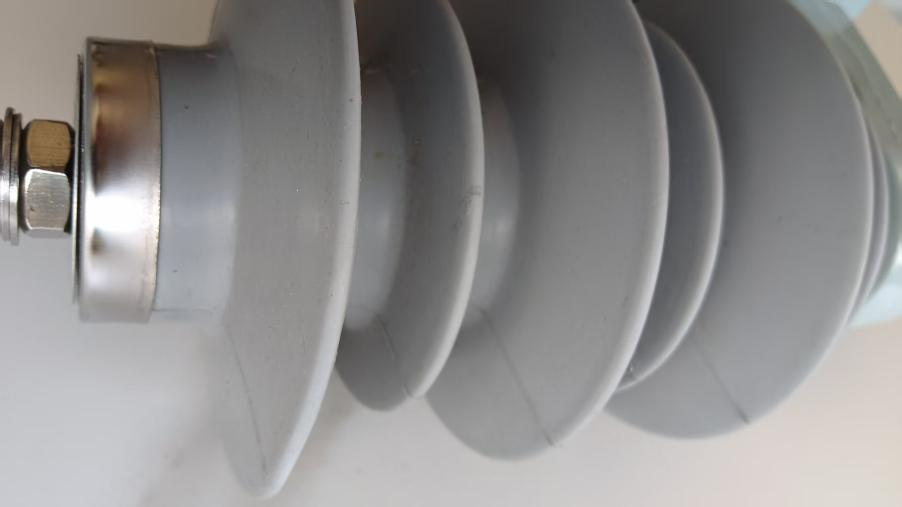

Boîtier en silicone multidisque : l'isolateur en porcelaine nervurée gris clair offre une résistance mécanique et une résistance à l'arc. La ligne de fuite de 360 mm (obtenue grâce à une conception optimisée du hangar) minimise les courants de fuite de surface, essentiels pour les zones côtières ou industrielles.
Anneaux corona (anneaux de classement) : Les nervures évasées à la base égalisent la répartition du champ électrique, supprimant la décharge corona et les décharges partielles à la tension nominale.
Noyau de protection contre les surtensions
Pile de varistance à oxyde métallique (MOV) : les disques d'oxyde de zinc (ZnO) à l'intérieur du boîtier offrent une résistance non linéaire, limitant les surtensions à des niveaux sûrs (par exemple, <35 kV pour une impulsion de 10 kA).
Étanchéité hermétique : la construction scellée à l'époxy empêche la pénétration de l'humidité, garantissant ainsi une stabilité à long terme.
Terminaison et mise à la terre

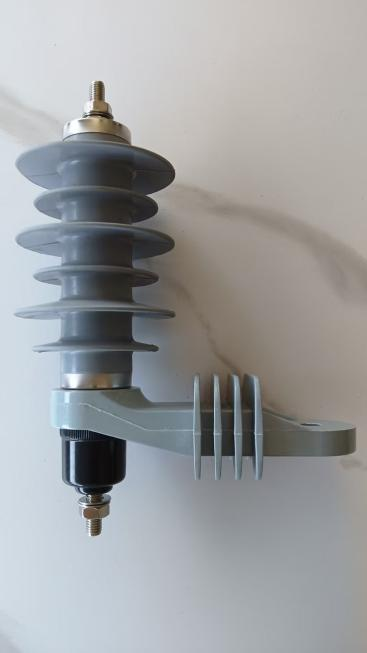

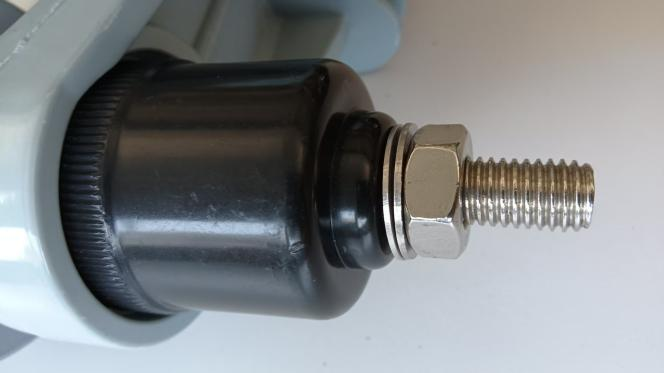

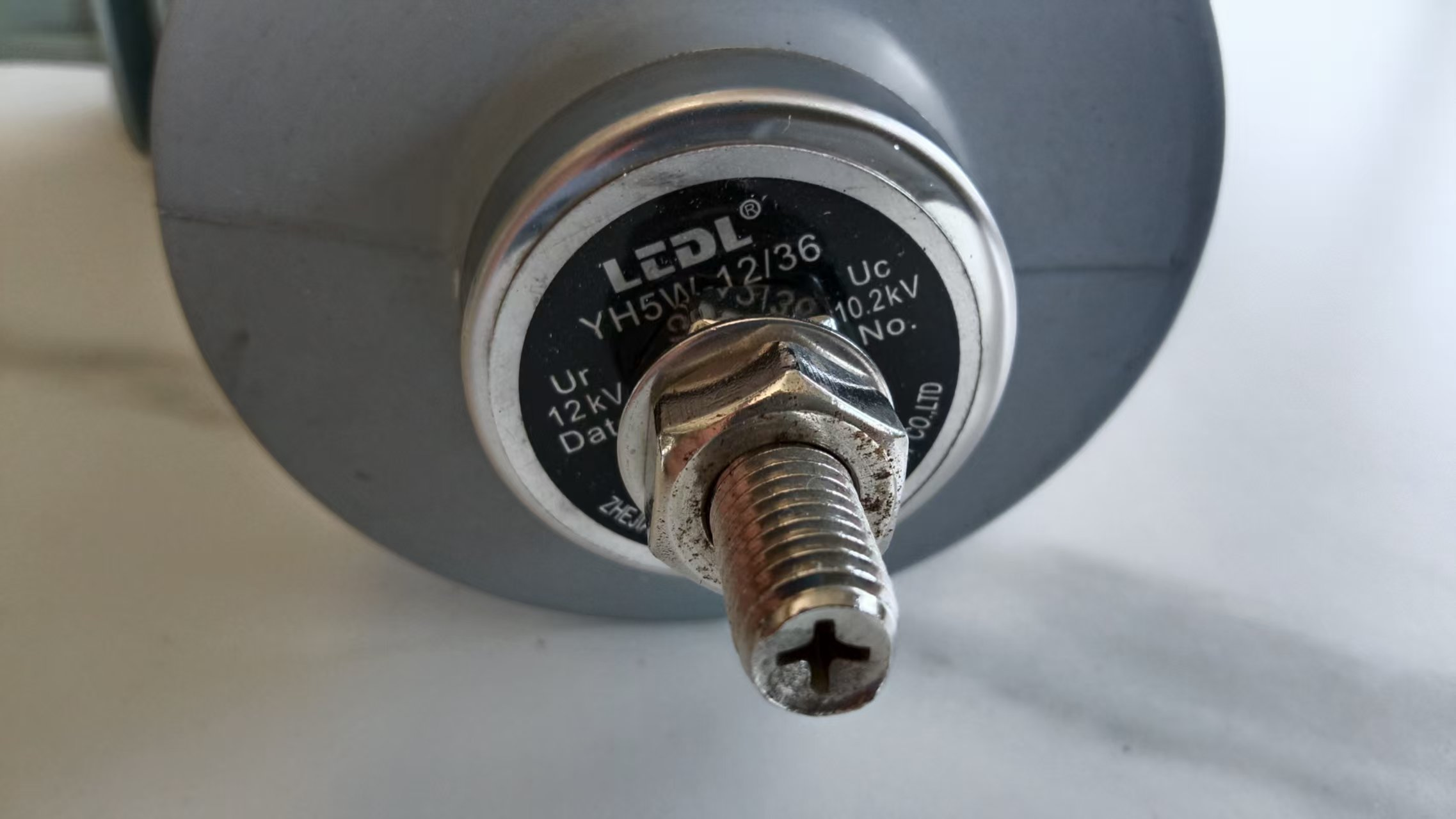

Borne supérieure : Connexion par boulons et écrous (visible sur l'image) pour une fixation sécurisée des conducteurs de ligne, compatible avec les jeux de barres ou les lignes aériennes.
Bande de terre en cuivre tressé : chemin à faible impédance (généralement ≤ 10 Ω) pour la dissipation des surintensités, soudé à la base du parafoudre pour plus de durabilité.
Robustesse Mécanique
Base du socle : support en polymère/céramique renforcé résistant aux charges de vent et aux forces sismiques (testé selon la norme CEI 61463).
Conception anti-fracture : le boîtier en porcelaine comprend des fonctionnalités anti-fracture pour éviter les éclats en cas de pannes.
Applications typiques
Sous-stations : protègent les transformateurs, les disjoncteurs et les appareillages de commutation contre la foudre et les surtensions de commutation.
Installations industrielles : protège les équipements sensibles dans les installations minières, pétrolières/gazières ou de fabrication.
Énergie renouvelable : utilisée dans les systèmes de capteurs solaires/éoliens.
Conformité et tests
Normes : CEI 60099-4, IEEE C62.11, ANSI C62.1
Essais :
Tenue à la fréquence industrielle : 30 kV/1 min (sec)
Tenue aux chocs : 75kV (1,2/50μs)
Courant de fuite : <1 mA à Uc
Avantages par rapport aux concurrents
Ligne de fuite de 360 mm : performances de pollution supérieures (classe IV selon CEI 60815).
Mise à la terre visible : la sangle tressée permet une inspection facile (par rapport aux connexions cachées).
Conception modulaire : facilite le remplacement sans démonter les équipements adjacents.
Pour l'installation, assurez-vous d'un montage vertical (comme illustré) avec un entrefer dégagé par rapport aux structures mises à la terre. Une inspection infrarouge périodique des bornes et une surveillance des courants de fuite sont recommandées.
