Introducción:

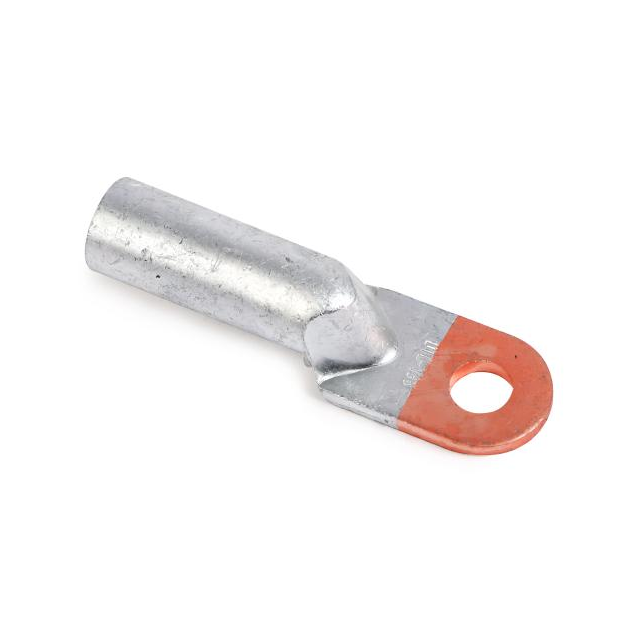

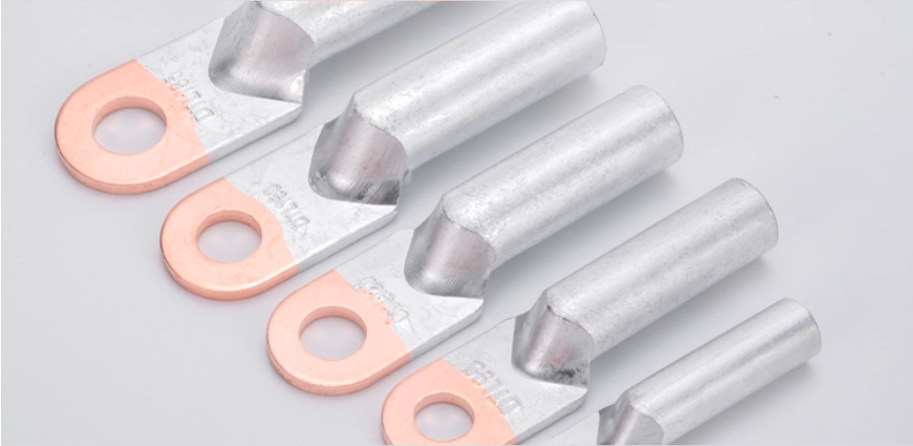

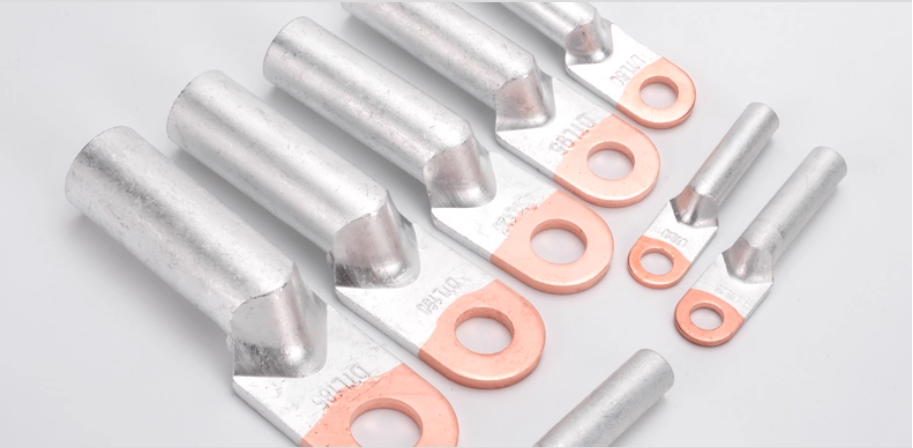

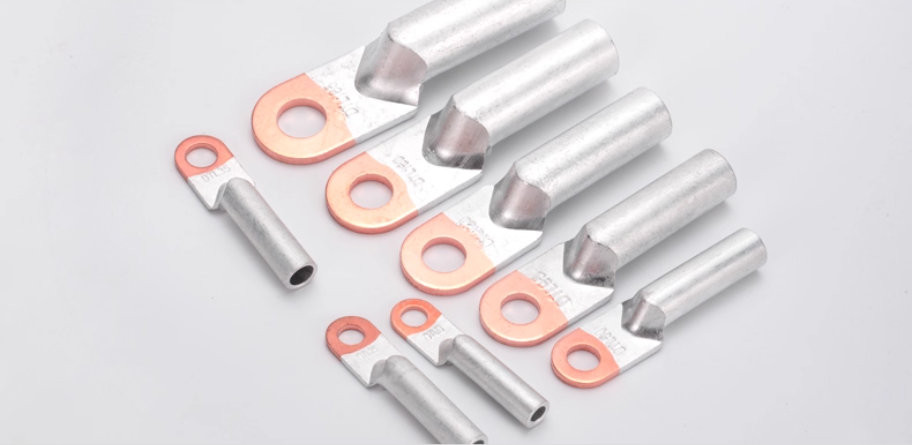

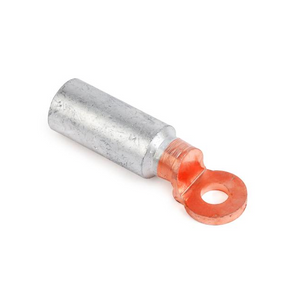

El DTL-1 es un terminal bimetálico especializado, un componente crítico en los sistemas eléctricos para crear una conexión confiable y segura entre conductores de cobre y aluminio.
Los terminales de cable DTL-1 no son sólo un simple conector; Es una solución diseñada con precisión que garantiza la seguridad, confiabilidad y eficiencia a largo plazo de las conexiones eléctricas en entornos de metales mixtos.
Material: Al≥99,5%, CU≥99,9%

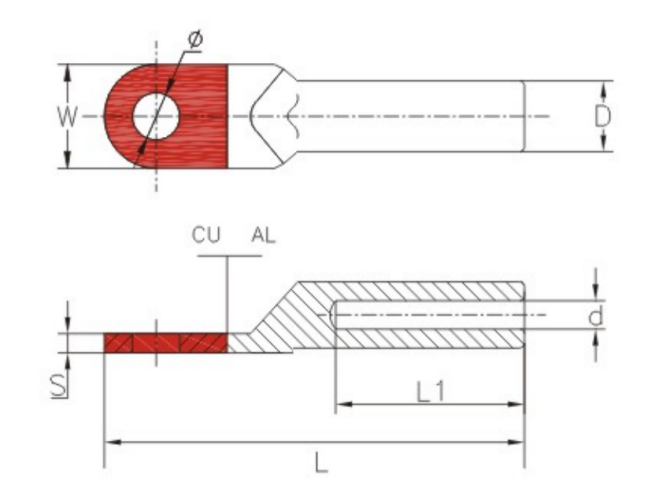

Dibujos:
Presupuesto:
Tipo |
φ±0,3 |
D±0,2 |
d±0,2 |
L±2 |
L1±2 |
W±0,2 |
S±0,2 |
DTL-1-10 |
10.5 |
9.2 |
5.2 |
66.2 |
30 |
16 |
2.2 |
DTL-1-16 |
10.5 |
10.6 |
6.2 |
66.2 |
30.4 |
16 |
2.2 |
DTL-1-25 |
10.5 |
12.4 |
8 |
74 |
35 |
17.5 |
2.6 |
DTL-1-35 |
10.5 |
13.6 |
8 |
80 |
37 |
20 |
3 |
DTL-1-50 |
13 |
16 |
10 |
90.2 |
44 |
23 |
3.4 |
DTL-1-70 |
13 |
18 |
12 |
98.4 |
45 |
27 |
3.8 |
DTL-1-95 |
13 |
21 |
13.8 |
106.4 |
49.4 |
28 |
4 |
DTL-1-120 |
13 |
22.4 |
14.8 |
114 |
53.8 |
30 |
4.8 |
DTL-1-150 |
13 |
25 |
17 |
126 |
56 |
34 |
5 |
DTL-1-185 |
13 |
27 |
19 |
133.2 |
59.6 |
37 |
5.6 |
DTL-1-240 |
13 |
29.2 |
20.8 |
140 |
63 |
40 |
6 |
DTL-1-300 |
13 |
33.2 |
23.2 |
162 |
69 |
50 |
7 |
DTL-1-400 |
17 |
38.4 |
26.8 |
166 |
76 |
50 |
7.1 |
DTL-1-500 |
17 |
40.4 |
28.8 |
185 |
75 |
54.8 |
7.9 |
DTL-1-630 |
17 |
54.6 |
33 |
201 |
81 |
59.6 |
9 |
Función principal y diseño:
El propósito principal de los terminales de cable de cobre y aluminio es servir como punto de transición, uniendo efectivamente un cable de cobre a una barra colectora, cable o punto terminal de aluminio (o viceversa). El terminal está fabricado por expertos con dos secciones metálicas distintas unidas entre sí:
Sección de cobre (marrón rojizo): este conector de terminal está diseñado para conectarse a un conductor de cobre. Por lo general, presenta un cilindro cilíndrico que se engarza sobre el alambre de cobre.
Sección de aluminio (plateada): este extremo está diseñado para conectarse al aluminio. Tiene forma plana, de ojal o de lengüeta con un orificio, lo que permite atornillarlo de forma segura a un terminal, como un disyuntor, un transformador o una barra colectora de conexión a tierra.
Ventajas técnicas clave:
Prevención de la corrosión galvánica: esta es la característica más importante. Cuando el cobre y el aluminio se conectan directamente en presencia de un electrolito (como la humedad), forman una celda galvánica, lo que provoca una oxidación rápida, una mayor resistencia, un sobrecalentamiento y, en última instancia, una falla en la conexión. La interfaz bimetálica del DTL-1 está diseñada (a menudo mediante un proceso de soldadura por fricción o de unión por difusión) para crear una unión permanente de baja resistencia que aísla los dos metales del contacto electroquímico directo, evitando así esta reacción corrosiva.
Rendimiento confiable: al proporcionar una conexión dedicada y optimizada para cada tipo de metal, garantiza una ruta eléctrica estable y de baja resistencia, minimizando la caída de voltaje y la pérdida de energía.
Resistencia mecánica: La construcción sólida proporciona una excelente resistencia mecánica, lo que hace que la conexión sea resistente a vibraciones y estrés físico.
Aplicaciones comunes:
Los terminales de cable bimetálicos DTL-1 son imprescindibles en diversas instalaciones eléctricas donde es necesaria una transición entre cableado de cobre y aluminio, como por ejemplo:
Sistemas de distribución de energía: conexión de cables de aluminio para servicios públicos a cableado de cobre dentro de edificios o aparamenta.
Conexiones de transformadores: vinculación de los devanados de transformadores de aluminio a barras o cables de cobre.
Sistemas de puesta a tierra: creación de una conexión entre electrodos de puesta a tierra de cobre y conductores de puesta a tierra de aluminio.
Sistemas de Energías Renovables: Se utilizan en parques solares y eólicos donde se encuentran diferentes materiales conductores.
