La abrazadera de tensión de aleación de aluminio de la serie NLL (tipo perno) es adecuada para líneas aéreas de hasta 35 kV, fijando alambre de aluminio o alambre de núcleo de acero mínimo en el poste tensor, el conductor de aluminio de aislamiento aéreo y la cubierta de aluminio de aislamiento se utilizan para unir, y la acción es la protección del aislamiento. Su función principal es anclar y soportar de forma segura los conductores eléctricos en los puntos de terminación (callejones sin salida) o en cambios de ángulo pronunciados, donde toda la tensión mecánica de la línea debe transferirse a la estructura de soporte (poste o torre).
2.Especificaciones:
TIPO |
Diámetro del conductor (mm) |
pernos en U |
Carga de rotura |
|
dia |
Cantidad |
|||
NLL-1 |
8.0-12.0 |
12 |
2 |
40 |
NLL-2 |
12.0-16.0 |
12 |
2 |
60 |
NLL-3 |
16,0-18,0 |
14 |
3 |
70 |
NLL-4 |
18,0-22,5 |
14 |
3 |
90 |
NLL-5 |
22,5-29,0 |
16 |
4 |
120 |
NLL-6 |
26,0-32,7 |
18 |
4 |
120 |

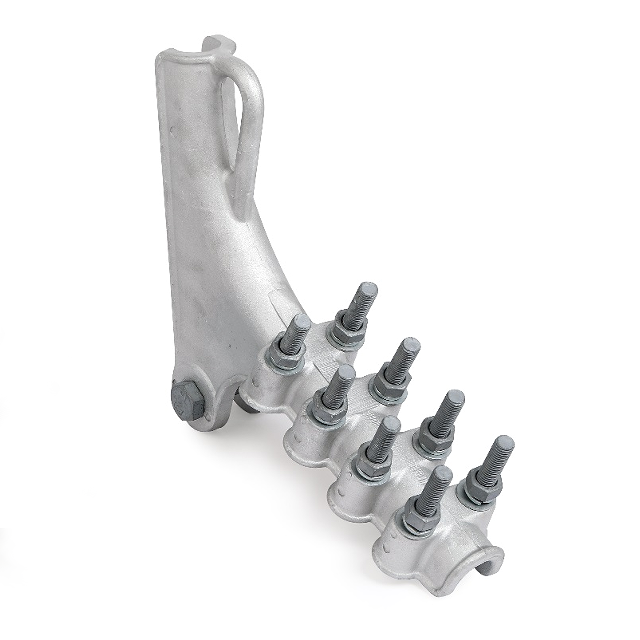

3. Componentes y características clave de diseño:
Cuerpo robusto en forma de C: El cuerpo principal de esta abrazadera de anclaje es de aluminio forjado de alta resistencia o de aleación de aluminio de alta resistencia. La forma de C proporciona la resistencia estructural necesaria para soportar cargas mecánicas elevadas y permite una fácil instalación del conductor.
Perno en U/ojal integral: un bucle (ojal) forjado y prominente en forma de U está integrado en la parte superior de la abrazadera. Este es el punto de suspensión diseñado para unirse directamente a una cadena de aisladores, herrajes de torre u otro accesorio de soporte, formando el vínculo crítico que soporta la carga de tensión.
Mecanismo de agarre de múltiples mordazas: la característica más distintiva son sus mordazas de agarre segmentadas en forma de cuña. Por lo general, dispuestas en un patrón graduado y superpuesto (en la imagen se ven seis), estas mandíbulas funcionan al unísono. Cada mordaza está equipada individualmente con: Perno y tuerca: se utilizan para apretar todo el conjunto. A medida que se aprietan las tuercas, las mordazas se juntan uniformemente.
Material: El uso de aleación de aluminio forjado hace que la abrazadera sea liviana y excepcionalmente resistente. También proporciona una excelente resistencia a la corrosión, lo cual es crucial para la exposición al aire libre a largo plazo.
4. Principio de funcionamiento:
Esta abrazadera sin salida funciona según un principio mecánico simple pero muy eficaz:
El conductor se coloca en el canal curvo del cuerpo de la pinza, detrás del juego de mordazas.
Los pernos se aprietan secuencialmente y con un par específico utilizando una llave calibrada.
A medida que se aprietan los pernos, las múltiples mordazas en forma de cuña se empujan hacia adentro y hacia adelante.
Estas mandíbulas muerden uniformemente la superficie del conductor, creando un agarre de fricción extremadamente alta.
Este agarre bloquea mecánicamente el conductor en su lugar, evitando cualquier deslizamiento incluso bajo cargas de tensión extremas, vibraciones y movimientos inducidos por el viento.
5. Aplicaciones primarias:
Final sin salida: Terminar un tramo de conductor en un poste o torre.
Cambios de ángulo: Anclar el conductor en lugares donde la línea cambia significativamente de dirección.
Empalmes en tensión: En ocasiones se utilizan para unir dos extremos de conductores bajo tensión.
Terminaciones de Subestaciones: Conexión de líneas aéreas a equipos de subestaciones.
6. Ventajas:
Alta resistencia a la tracción: Capaz de soportar toda la resistencia a la rotura nominal del conductor.
Excelente poder de sujeción: el diseño de múltiples mandíbulas distribuye la presión de manera uniforme, minimizando el daño a los hilos del conductor y evitando el flujo en frío (deformación del conductor).
Resistencia a las vibraciones: El agarre seguro amortigua las vibraciones provocadas por el viento (vibración eólica), reduciendo el riesgo de fatiga del conductor.
Durabilidad: La construcción de aluminio forjado ofrece una alta relación resistencia-peso y resiste la corrosión.
Confiabilidad: Un diseño mecánico probado y ampliamente confiable en la industria de servicios públicos.
