1.Introduction :
La pince de tension en alliage d'aluminium de la série NLL (type boulon) convient aux lignes aériennes jusqu'à 35 kV, fixant un fil d'aluminium ou un fil minium à noyau d'acier sur le poteau de contrainte, un conducteur en aluminium d'isolation aérienne et un couvercle en d'isolation sont utilisés ensemble, et l'action est la protection de l'isolation aluminium .
2.Spécifications :
TAPER |
Diamètre du conducteur (mm) |
Boulons en U |
Charge de rupture |
|
Dia |
Quantité |
|||
NLL-1 |
8,0-12,0 |
12 |
2 |
40 |
NLL-2 |
12,0-16,0 |
12 |
2 |
60 |
NLL-3 |
16,0-18,0 |
14 |
3 |
70 |
NLL-4 |
18,0-22,5 |
14 |
3 |
90 |
NLL-5 |
22,5-29,0 |
16 |
4 |
120 |
NLL-6 |
26,0-32,7 |
18 |
4 |
120 |
3. Principales caractéristiques et composants de conception :

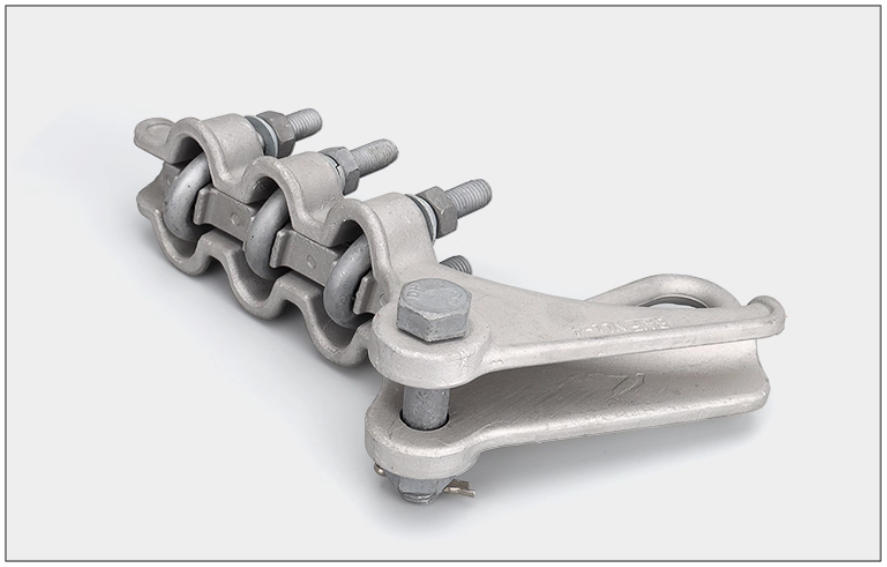

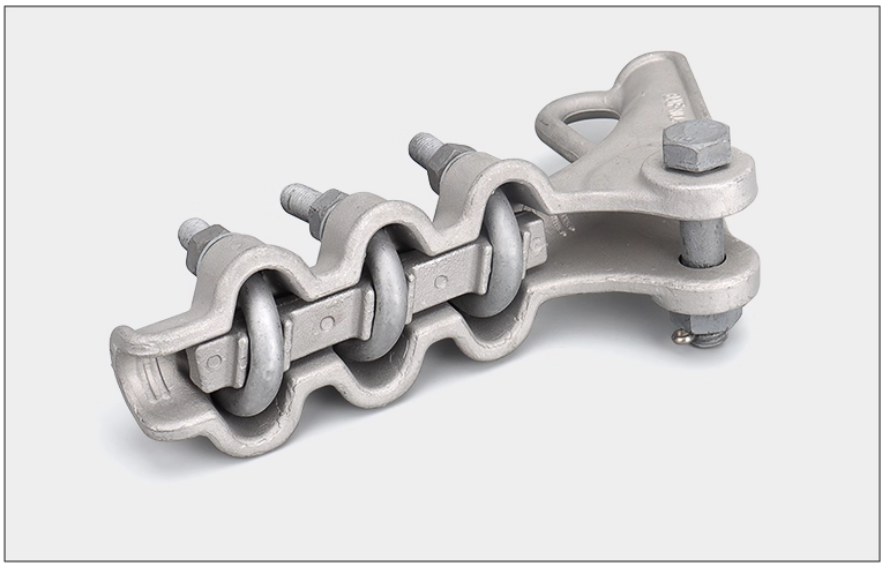

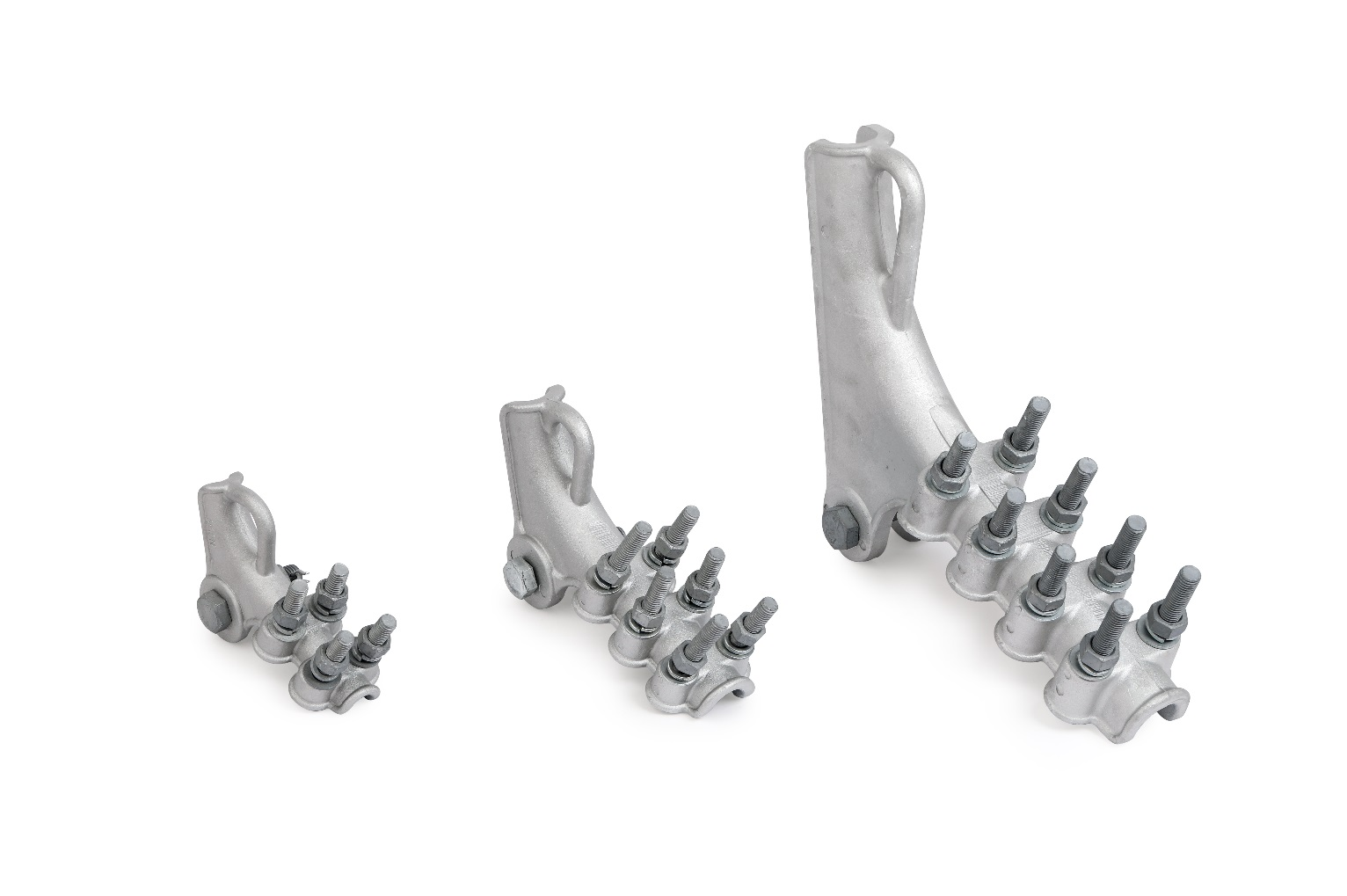

Corps robuste en forme de C : le corps principal de cette pince d'ancrage est un moulage robuste en aluminium forgé ou en alliage d'aluminium à haute résistance. La forme en C offre la résistance structurelle nécessaire pour supporter des charges mécaniques élevées et permet une installation facile du conducteur.

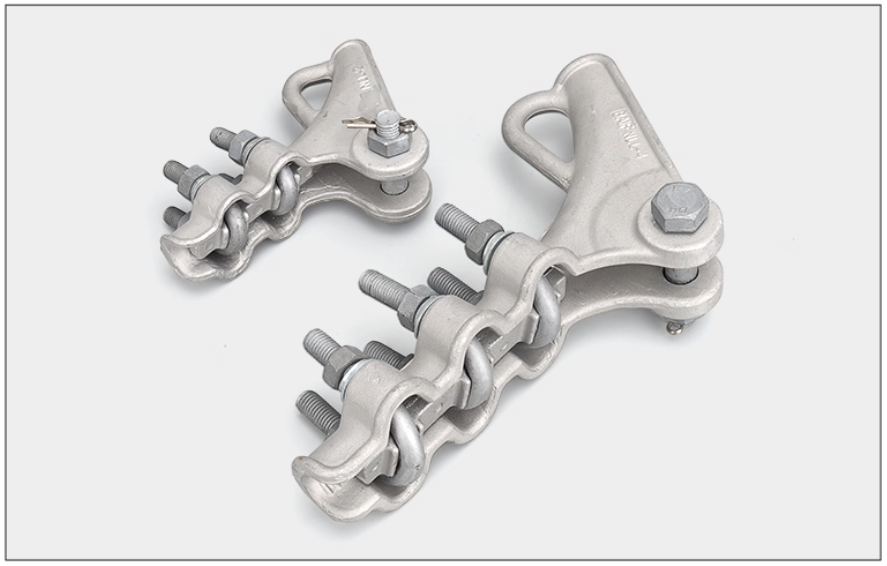

Boulon en U/œillet intégré : une boucle (œillet) forgée en forme de U proéminente est intégrée en haut de la pince. Il s'agit du point de suspension conçu pour se fixer directement à une chaîne d'isolateurs, à du matériel de tour ou à un autre raccord de support, formant le lien critique qui supporte la charge de tension.

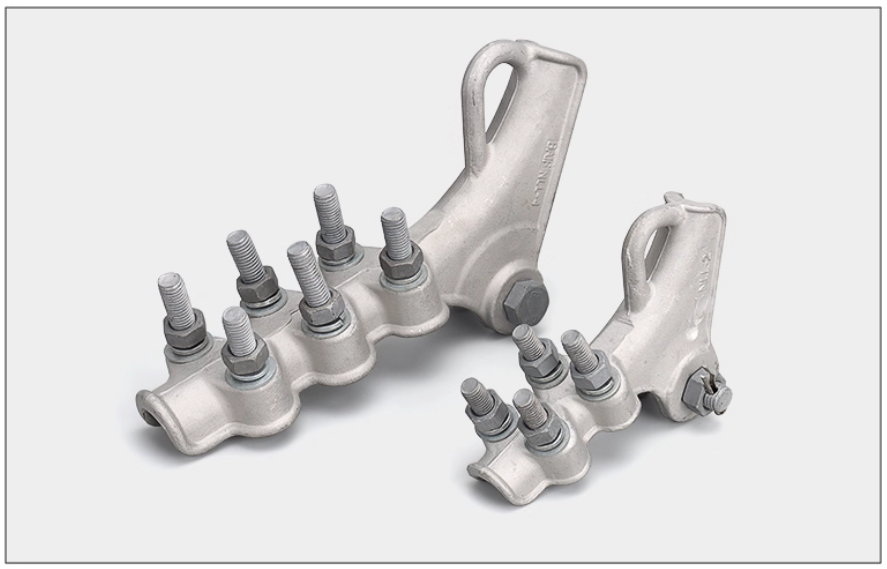

Mécanisme de préhension à plusieurs mâchoires : La caractéristique la plus distinctive est ses mâchoires de préhension segmentées en forme de coin. Généralement disposées selon un motif gradué et superposé (six sont visibles sur votre image), ces mâchoires fonctionnent à l'unisson. Chaque mâchoire est équipée individuellement d'un : Boulon et écrou : Ceux-ci sont utilisés pour serrer l'ensemble de l'assemblage. Au fur et à mesure que les écrous sont serrés, les mâchoires sont rapprochées uniformément.
Matériau : l'utilisation d'un alliage d'aluminium forgé rend la pince à la fois légère et exceptionnellement solide. Il offre également une excellente résistance à la corrosion, ce qui est crucial pour une exposition extérieure à long terme.
4. Principe de fonctionnement :
Cette pince sans issue fonctionne selon un principe mécanique simple mais très efficace :
Le conducteur est placé dans le canal incurvé du corps de la pince, derrière le jeu de mâchoires.
Les boulons sont serrés séquentiellement et à un couple spécifié à l'aide d'une clé calibrée.
Au fur et à mesure que les boulons sont serrés, les multiples mâchoires en forme de coin sont tirées vers l'intérieur et vers l'avant.
Ces mâchoires mordent uniformément dans la surface du conducteur, créant une adhérence à friction extrêmement élevée.
Cette poignée verrouille mécaniquement le conducteur en place, empêchant tout glissement même sous des charges de tension extrêmes, des vibrations et des mouvements induits par le vent.
5. Applications principales :
Dead-Ending : terminaison d'un conducteur à un poteau ou à une tour.
Changements d'angle : Ancrage du conducteur aux endroits où la ligne change de direction de manière significative.
Épissures de tension : parfois utilisées pour joindre deux extrémités de conducteur sous tension.
Terminaisons de sous-station : connexion des lignes aériennes aux équipements de sous-station.
6. Avantages :
Haute résistance à la traction : capable de supporter toute la résistance à la rupture nominale du conducteur.
Excellente puissance de maintien : la conception à plusieurs mâchoires répartit la pression uniformément, minimisant les dommages aux brins conducteurs et empêchant l'écoulement à froid (déformation du conducteur).
Résistance aux vibrations : la poignée sécurisée amortit les vibrations causées par le vent (vibrations éoliennes), réduisant ainsi le risque de fatigue du conducteur.
Durabilité : la construction en aluminium forgé offre un rapport résistance/poids élevé et résiste à la corrosion.
Fiabilité : Une conception mécanique éprouvée qui jouit d’une grande confiance dans le secteur des services publics.
