Aislador de suspensión de polímero de 115 kV

Introducción:

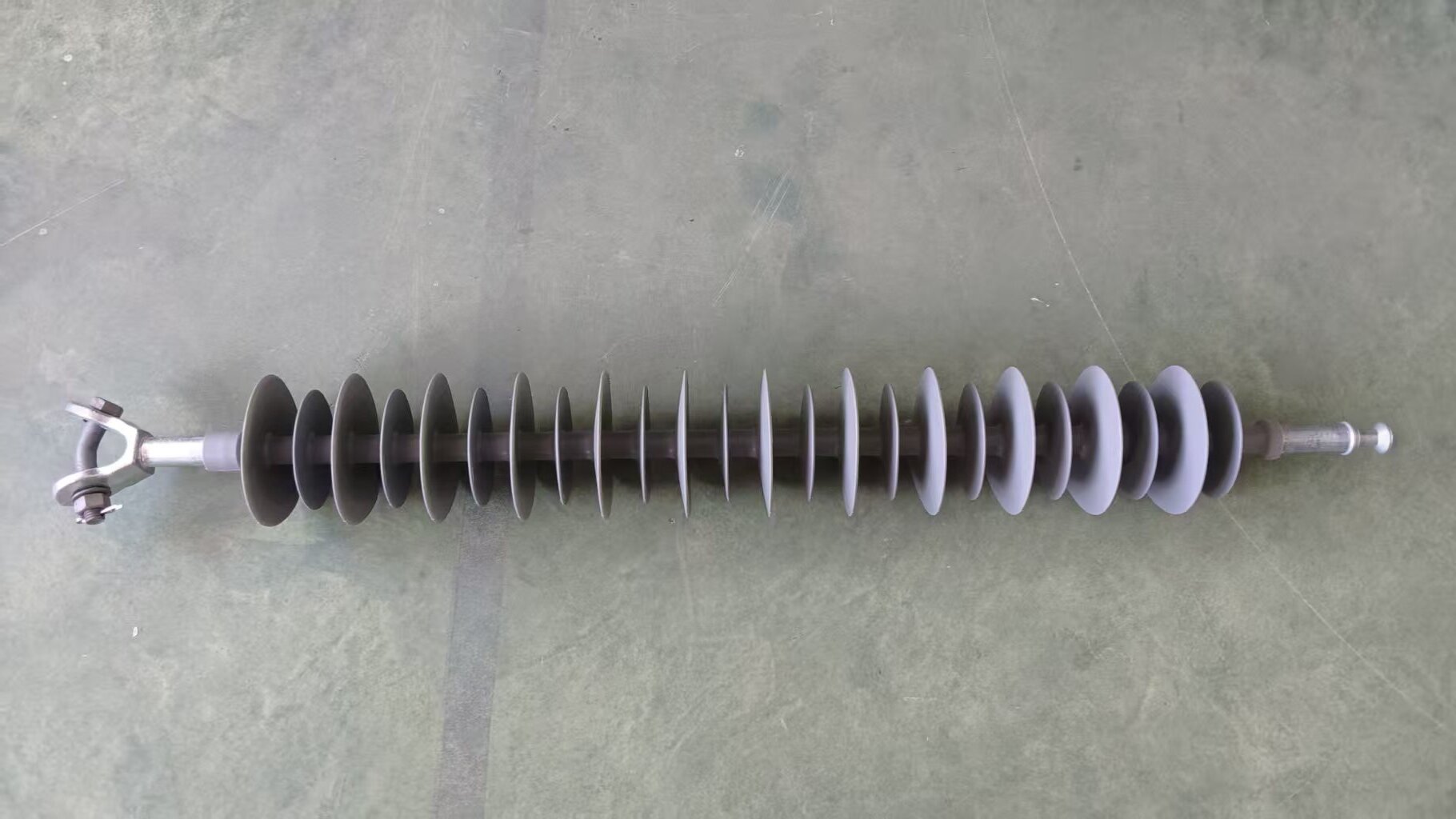

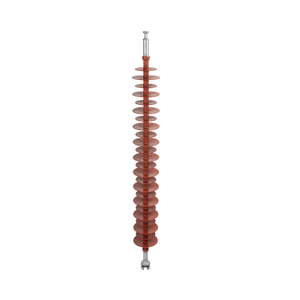

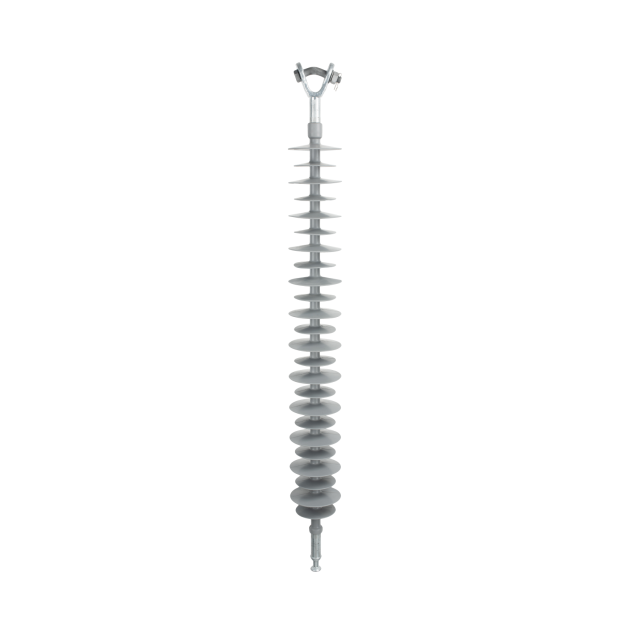

Se trata de un aislador de suspensión compuesto de varilla larga de 115 kV y 120 kN, un componente de alto rendimiento diseñado para aislamiento eléctrico y soporte mecánico en sistemas de transmisión y distribución de alto voltaje. Está diseñado para brindar un servicio confiable en condiciones ambientales desafiantes. El aislador se caracteriza por su carcasa de caucho de silicona gris, que está moldeada en un perfil de 24 cobertizos utilizando un diseño de cobertizo grande y pequeño que se alterna. Una especificación clave es su amplia distancia de fuga de 3150 mm, que es fundamental para evitar descargas disruptivas en atmósferas contaminadas. El aislador está equipado con terminales metálicos robustos: un tipo Y (horquilla) en un extremo y una cabeza esférica en el otro, lo que ofrece opciones de conexión versátiles y seguras.

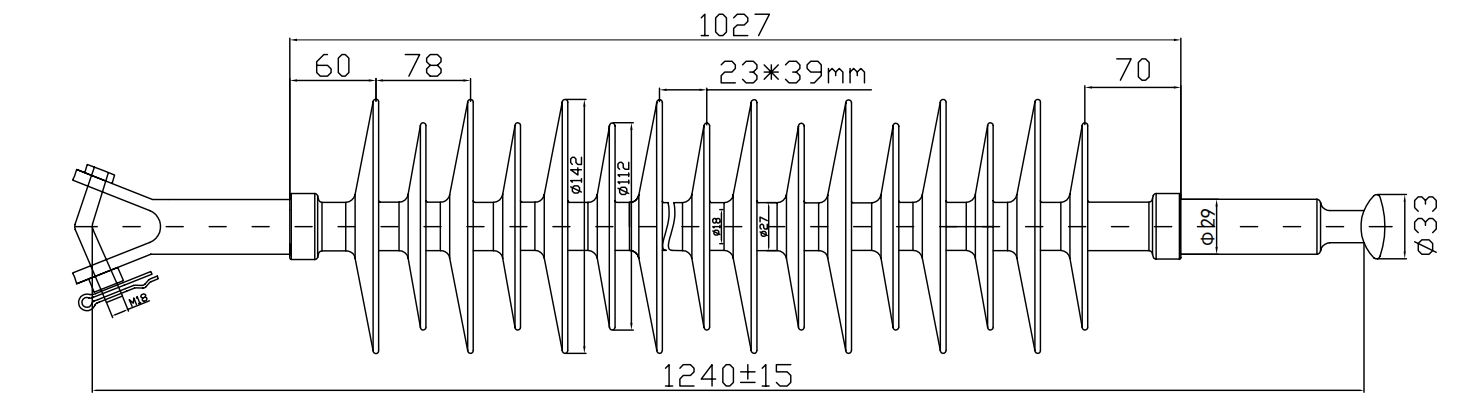

Dibujos:

Presupuesto:

Tipo de producto	Dimensiones						Mecánico		Eléctrico
	Altura (mm)	Mini seco de arco distancia (mm)	Mini de fuga distancia (mm)	Diámetro de cobertizos (mm)	Número de cobertizos (mm)	Diámetro de cobertizos (mm)	Carga especificada mecánica (SML) (kN)	Carga de rutina de prueba (RTL) (kN)	Tensión nominal (kV)	del rayo impulso soportada al Tensión (kV)	eléctrica de frecuencia soportada Tensión (kV)
FXBW-115-120	1240±15	1050	3150	18	24	142/112	120	60	115	650	275
Información de pedido: 1. Grado de voltaje 2. Carga mecánica 3. Distancia de arco 4. Distancia de fuga 5. Longitud de la sección 6. Tipo de accesorios finales Observación: Aceptamos personalización del producto según los dibujos del cliente.

Características clave:

Alta resistencia mecánica (120 kN): con una carga mecánica especificada (SML) de 120 kiloNewtons (aproximadamente 12,2 toneladas métricas), este aislador de tensión de silicona puede soportar tensiones mecánicas importantes, incluido el peso del conductor, la presión del viento y las cargas de hielo.

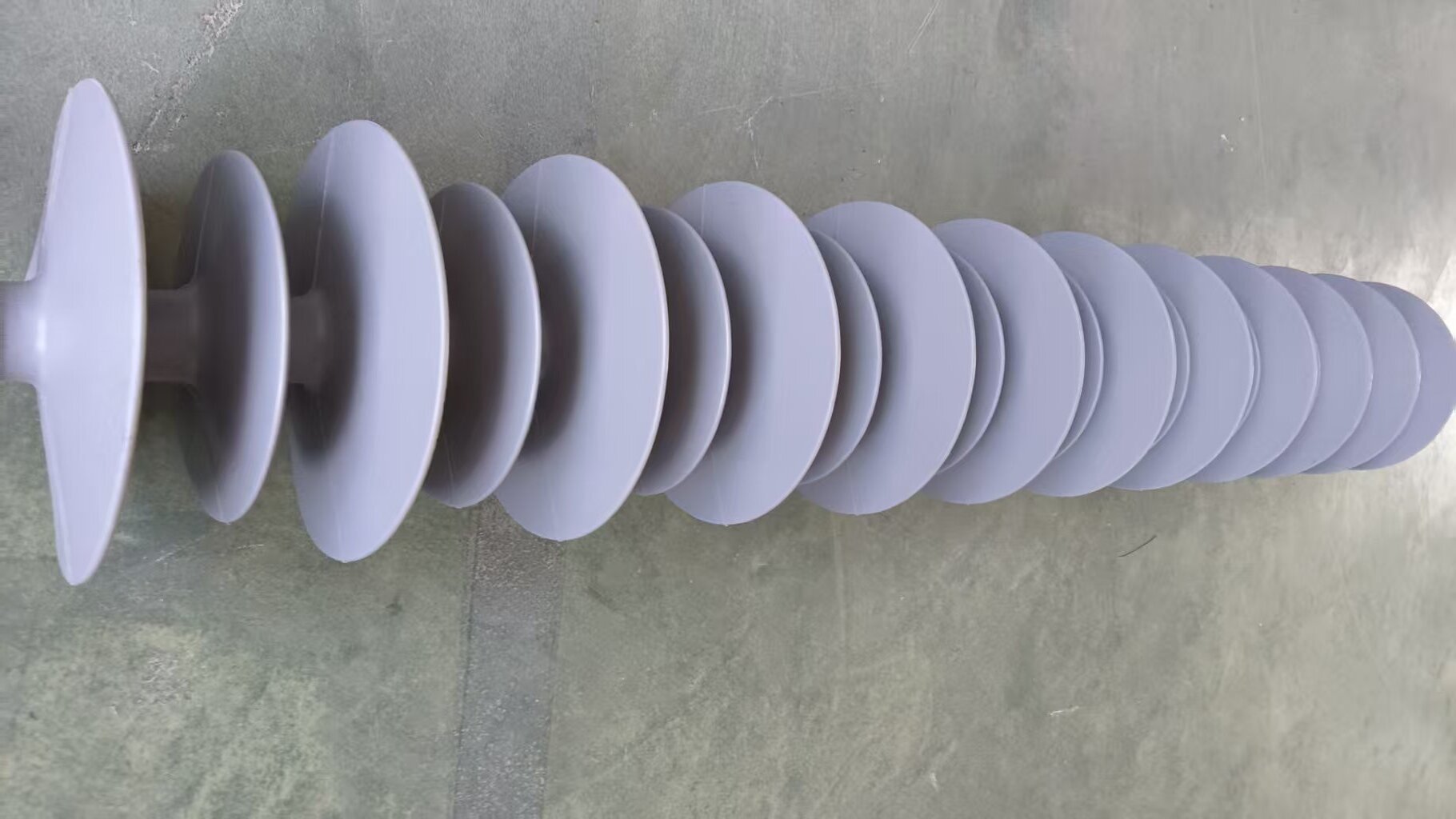

Diseño de cobertizo optimizado para resistir la contaminación: El perfil alterno grande y pequeño de 24 cobertizos es una característica de diseño fundamental. Esta configuración evita que el agua obstruya los cobertizos durante la lluvia o por una capa continua de contaminación, aumentando así efectivamente la ruta de fuga y reduciendo drásticamente el riesgo de descarga eléctrica en la superficie.

Excelente hidrofobicidad: la carcasa está hecha de caucho de silicona vulcanizado a alta temperatura (HTV). Este material es inherentemente hidrófobo (repelente al agua), lo que hace que el agua forme gotas en la superficie en lugar de formar una película conductora continua. Esta propiedad, que se mantiene en el tiempo, suprime significativamente las corrientes de fuga.

Distancia de fuga específica larga (3150 mm): la distancia de fuga sustancial garantiza un camino largo y protegido para cualquier corriente de fuga, lo que hace que el aislador sea excepcionalmente adecuado para áreas con altos niveles de contaminación, como regiones costeras (niebla salada) o zonas industriales.

Ligero y resistente al vandalismo: en comparación con los aisladores tradicionales de porcelana o vidrio, este aislador de suspensión de polímero es significativamente más liviano, lo que simplifica el transporte y la instalación. El material compuesto también es altamente resistente a los impactos, lo que reduce el riesgo de daños por vandalismo o escombros voladores.

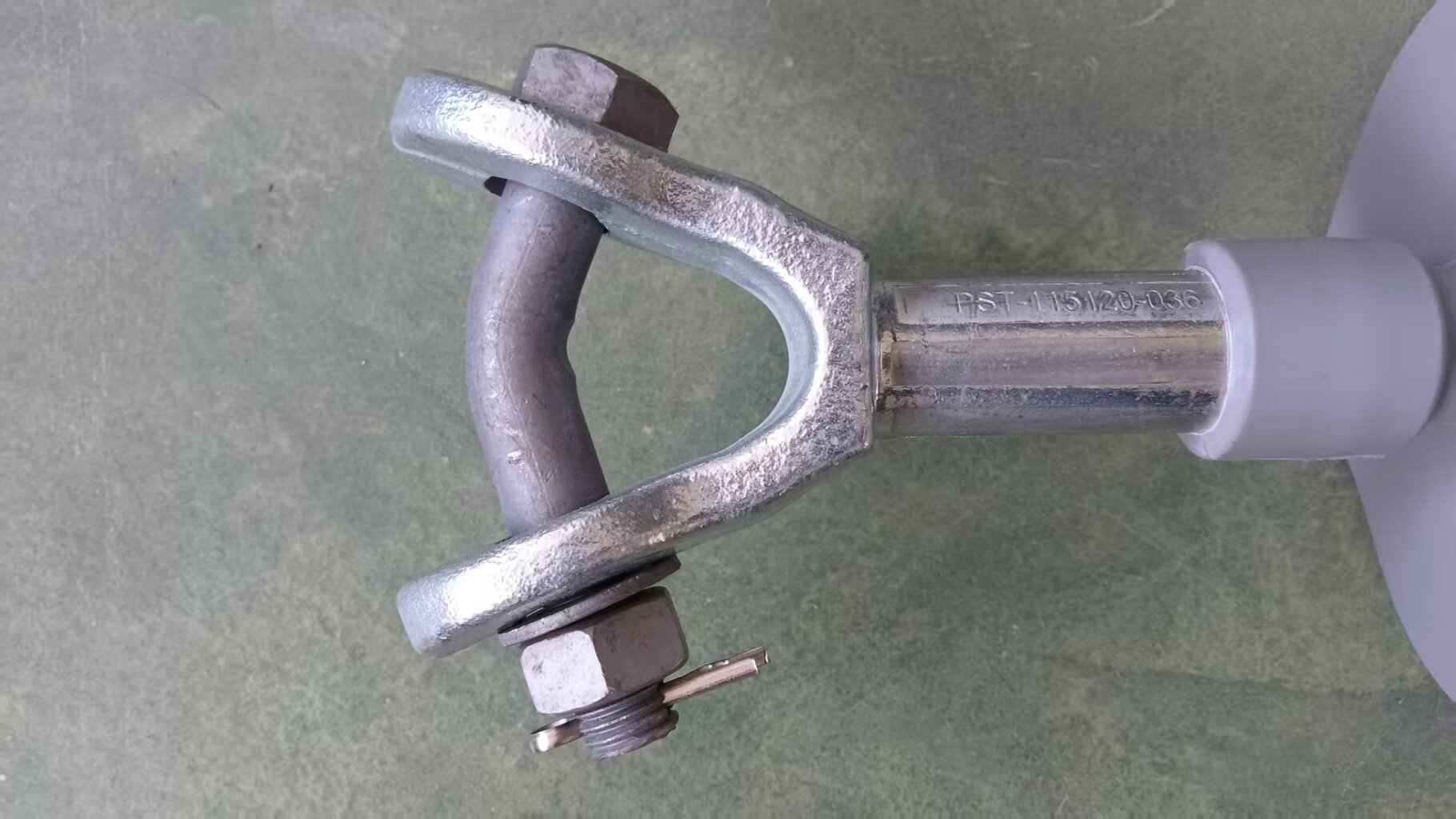

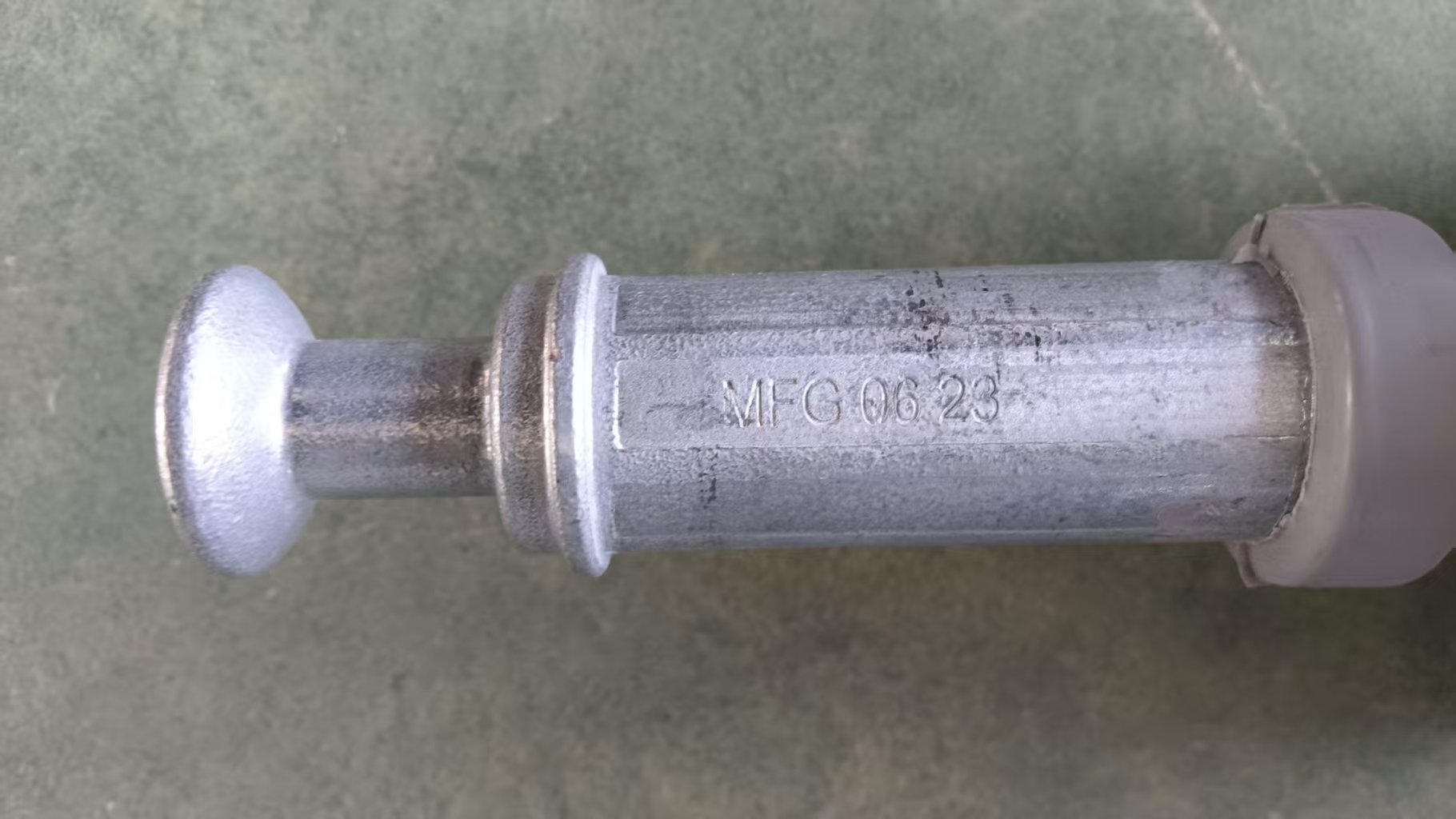

Accesorios de extremo robustos (tipo Y y cabeza esférica): Los accesorios de extremo de acero forjado proporcionan una conexión segura y confiable al hardware de la torre y a los conjuntos de conductores. La combinación de tipo Y y cabeza esférica permite una articulación flexible, acomodando el movimiento de la línea.

Proceso de producción y flujo de trabajo:

La fabricación de este aislador de tensión de polímero implica un proceso preciso de varias etapas con un estricto control de calidad:

Fabricación de varillas centrales: el proceso comienza con la producción de la varilla de plástico reforzado con fibra de vidrio (FRP). Esto se crea mediante un proceso de pultrusión, en el que fibras de vidrio continuas se saturan con resina epoxi y se pasan a través de un troquel calentado. Esto da como resultado una varilla con una resistencia a la tracción extremadamente alta y excelentes propiedades dieléctricas.

Tratamiento y moldeado de la interfaz: La superficie de la varilla de FRP está preparada para garantizar una unión perfecta y permanente con el caucho de silicona. Luego, la varilla se coloca en un molde que tiene la forma precisa del perfil de 24 cobertizos.

Moldeo por inyección y vulcanización: este es el paso más crítico. El compuesto de caucho de silicona HTV se inyecta en el molde cerrado a alta temperatura y presión. Este proceso forma simultáneamente los cobertizos y vulcaniza (cura) el caucho, creando una unión permanente, impermeable e inseparable con la varilla central de FRP.

Conjunto de accesorios de extremo: Los accesorios de extremo de metal (tipo Y y cabeza esférica) se ensamblan en los extremos de la varilla de FRP. Por lo general, esto se hace mediante un proceso de engarzado o estampado de alta presión para garantizar un fuerte agarre mecánico. Luego, la interfaz se sella con un adhesivo impermeable para evitar que entre humedad en el núcleo, lo cual es crucial para la confiabilidad a largo plazo.

Control de calidad y pruebas: cada aislador se somete a una serie de pruebas rigurosas, que normalmente incluyen:

Inspección visual y dimensional: busca defectos en la superficie y verifica dimensiones críticas como la distancia de fuga.

Prueba mecánica de rutina (MRT): cada unidad se somete a una carga de prueba (p. ej., 50 % de SML) durante un período breve para verificar su integridad mecánica.

Pruebas eléctricas: incluidas pruebas de tensión soportada de frecuencia industrial y de tensión soportada de impulso de rayo para confirmar que la rigidez dieléctrica cumple con los requisitos del sistema de 115 kV.

Escenarios de aplicación:

Este tipo de aislador de alta tensión está diseñado específicamente para aplicaciones exigentes en sistemas de potencia de alta tensión:

Líneas de transmisión aéreas de 115 kV: se usa comúnmente como suspensión o aislante de tensión para soportar conductores y mantener una distancia eléctrica segura desde la estructura de la torre de transmisión conectada a tierra.

Subestaciones (AIS): Sirve como poste aislante para barras colectoras, seccionadores, disyuntores y otros equipos en subestaciones aisladas en aire de 115 kV, proporcionando aislamiento y soporte mecánico.

Ambientes muy contaminados: Su larga distancia de fuga y sus propiedades hidrofóbicas lo convierten en la opción ideal para áreas con altos niveles de contaminación, como:

Regiones Costeras: Resistente a la niebla salina.

Áreas Industriales: Resistente a depósitos químicos, polvo y cenizas.

Áreas que requieren alta confiabilidad: su construcción robusta lo hace adecuado para líneas e infraestructuras críticas donde es esencial un tiempo de inactividad mínimo.

Dos extremos de la lista de hardware de conexión

Adjunto a la carta	WQ	WD	wu	QQ	Connecticut	TT	UU.	YQ	RR
En nombre de los accesorios	Zócalo -Bola	Zócalo-Lengüeta	Enchufe- Horquilla	pelota-bal	Lengua de horquilla	lengua-lengua	Horquilla- Horquilla	Bola Y	Anillo-Anillo
Marca de conexión	16-16	16-7	16-7	16-16	7-7	7-7	7-7	7-7	7-7

1. Según los requisitos de hardware en los modelos se indican en la carta adjunta;

2. De acuerdo con los requisitos de los usuarios, se pueden formular y combinar los extremos;

3. El color gris del caucho de silicona es el predeterminado, también puede elegir otros colores.

4. Hecho a medida según los dibujos del cliente.
