¿Los pesados aisladores de porcelana están fallando en su red eléctrica? En las últimas décadas, la industria de la transmisión de energía ha experimentado un cambio monumental. Lo que alguna vez se consideró una rareza experimental (el aislante polimérico) se ha transformado rápidamente en un bien indispensable. Las redes eléctricas modernas exigen materiales que no sólo sean más livianos sino exponencialmente más duraderos para soportar patrones climáticos cada vez más volátiles.
Los ingenieros y gerentes de adquisiciones necesitan piezas altamente confiables para detener fallas inesperadas y mantener bajo control los presupuestos de mantenimiento. Esta guía completa desglosa las piezas exactas, la ciencia de los materiales, las aplicaciones de voltaje y los criterios de selección para los conjuntos compuestos modernos. Al comprender los detalles granulares de estos componentes, los tomadores de decisiones pueden elegir con confianza el hardware adecuado para sus requisitos de infraestructura específicos.
Integridad estructural: el núcleo interno de fibra de vidrio ofrece resistencia mecánica y capacidad de carga de tensión excepcionales. Esto supera ampliamente a la cerámica tradicional en relaciones peso-resistencia.
Resistencia a la intemperie: la carcasa exterior de silicona proporciona una hidrofobicidad superior. Esta cualidad natural repelente al agua evita el seguimiento eléctrico y las descargas eléctricas, incluso en entornos industriales o costeros muy contaminados.
Conexiones seguras: Los accesorios de extremo metálicos de alta calidad garantizan una conexión segura, duradera y universalmente compatible tanto con torres de transmisión como con conductores aéreos.
Versatilidad inigualable: las unidades basadas en polímeros son hasta un 90 por ciento más livianas que sus equivalentes de vidrio. Esta reducción de peso simplifica drásticamente la logística y la instalación en un amplio espectro de tensiones nominales.
Cumplimiento de estándares: las unidades compuestas premium deben pasar rigurosos marcos de pruebas internacionales, principalmente IEC 61109, lo que garantiza un rendimiento en campo predecible y seguro durante décadas.
Al observar los datos de búsqueda actuales y los informes de ingeniería globales, las iniciativas de modernización de la red están impulsando un aumento masivo en la demanda de componentes livianos y resistentes a la contaminación. Los analistas de mercado informan de un cambio definitivo hacia los polímeros de silicona vulcanizados a alta temperatura o HTV. Esta transición ya no es sólo una preferencia sino una necesidad estructural.
Los fenómenos meteorológicos extremos obligan a las empresas de servicios públicos a repensar la infraestructura heredada. Las líneas aéreas envejecidas son muy vulnerables a los fuertes vientos, las tormentas de hielo y la niebla salina costera. En consecuencia, la rápida expansión de los vínculos con las energías renovables requiere implementaciones rápidas, confiables y sin mantenimiento. Las unidades poliméricas resuelven varios problemas inherentes asociados con la cerámica heredada. Debido a que pesan una fracción del peso, los costos de transporte se desploman y la mano de obra de instalación se reduce enormemente. Reducen activamente los gastos operativos continuos al tiempo que refuerzan la estabilidad general de la red eléctrica.

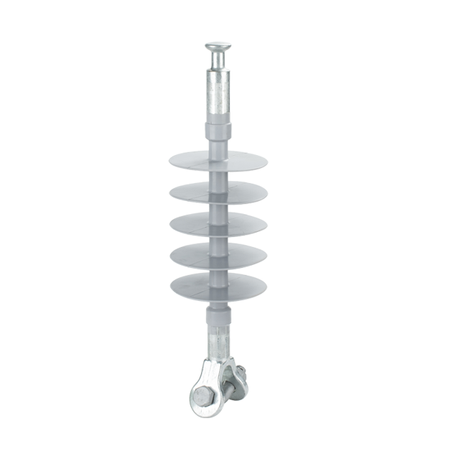

Un aislador de suspensión compuesto es un componente de red de alta ingeniería diseñado para soportar físicamente líneas aéreas de transmisión de energía. Al mismo tiempo, aísla eléctricamente los conductores activos y energizados de las torres de servicios públicos conectadas a tierra. A diferencia de los aislantes tradicionales y homogéneos fabricados enteramente de porcelana cocida o vidrio templado, estas variantes modernas se fabrican utilizando una combinación sinérgica de materiales avanzados. Cada capa tiene un propósito estructural o eléctrico altamente específico.
¿Por qué fallan las cuerdas cerámicas heredadas? Peso y contaminación. Los aisladores de polímero ofrecen una resistencia inigualable al vandalismo, como lanzamientos de piedras o impactos de bala, que romperían instantáneamente un hilo de vidrio. Al mitigar el riesgo de descargas eléctricas inducidas por la contaminación, estos componentes mantienen el flujo de energía sin intervenciones de mantenimiento constantes.
Para comprender verdaderamente la confiabilidad de estos dispositivos, los ingenieros de campo deben examinar su anatomía. Un aislante compuesto no es un bloque único y sólido. Más bien, se basa en la perfecta integración de tres componentes distintos y altamente especializados que trabajan al unísono.
La columna interna del conjunto es el núcleo de plástico reforzado con fibra de vidrio, comúnmente conocido como FRP. Fabricada mediante un proceso de pultrusión altamente controlado, esta varilla combina resina epoxi de primera calidad con millones de fibras de vidrio unidireccionales. Su función principal es soportar toda la carga de tensión mecánica de las líneas eléctricas suspendidas. Cuando los equipos de servicios públicos tensan un nuevo tramo, este núcleo sufre la mayor parte del estrés físico.
Debido a que las líneas de transmisión ejercen inmensas fuerzas físicas debido al peso del conductor, los vientos huracanados y la acumulación de hielo invernal, el núcleo debe poseer una extraordinaria resistencia a la tracción. Los perfiles avanzados están diseñados para ser significativamente más resistentes que el acero del peso equivalente, manteniendo al mismo tiempo un aislamiento eléctrico absoluto. Para evitar la degradación interna con el tiempo, los núcleos premium utilizan vidrio ECR formulado para resistir la corrosión ácida. Para ver más de cerca las especificaciones técnicas de estos componentes estructurales cruciales, puede evaluar un estándar Varilla central de FRP para aisladores compuestos utilizados en aplicaciones a escala de servicios públicos.
Encapsulando el frágil núcleo de fibra de vidrio se encuentra el sistema de protección contra la intemperie. Esta funda polimérica, típicamente moldeada a partir de caucho de silicona HTV, sirve como defensa de primera línea contra la degradación ambiental.
La carcasa protege el núcleo interno de la radiación ultravioleta, la lluvia torrencial y los contaminantes transportados por el aire. Lo más importante es que el diseño alterno de la calada proporciona la distancia de fuga necesaria. Este es el camino más corto a lo largo de la superficie del aislante entre el cable activo y el hardware conectado a tierra. Ampliar esta distancia evita que las corrientes de fuga eléctricas se arrastren por la superficie. Los ingenieros especifican constantemente un alto grado Carcasa aislante de caucho de silicona debido a su excepcional resistencia al seguimiento y características únicas de autolimpieza.
Cubriendo ambos extremos del aislante están las piezas de hardware de metal. Forjados con acero de alta calidad y acabados con galvanización en caliente para evitar la oxidación, sirven como puente físico que conecta el aislador con la estructura de la torre superior y la abrazadera del conductor inferior.
Unir estos accesorios metálicos al núcleo de FRP es posiblemente el paso más crítico en la fábrica. Los fabricantes de primer nivel utilizan tecnología avanzada de engarzado coaxial. Imagine una carga de 160 kN tirando de la línea; el engarce debe mantenerse firme. La maquinaria aplica una presión uniforme y multidireccional para comprimir el metal sobre la varilla sin aplastar las fibras de vidrio microscópicas del interior. Impecable Los accesorios de extremo del aislador de suspensión compuestos garantizan que las cargas mecánicas se transfieran de forma segura y eficiente a través de todo el conjunto.
El funcionamiento impecable de un aislante de polímero depende enteramente de la ciencia de los materiales específicos detrás de la carcasa de silicona y el lomo de fibra de vidrio reforzado.
¿Por qué la silicona supera a la porcelana? La respuesta está en la hidrofobicidad. Cuando llueve intensamente sobre un aislante de porcelana tradicional, el agua tiende a formarse una película, creando una lámina húmeda y continua. Si esa superficie está recubierta de gases de escape industriales o niebla salina costera, esa lámina húmeda se vuelve altamente conductora. Esto conduce inevitablemente a una descarga eléctrica y a un corte de energía localizado.
El caucho de silicona se comporta de manera completamente diferente. Obliga a la humedad a formar gotas aisladas y desconectadas. Como el agua no puede formar un camino continuo, las corrientes de fuga se detienen en seco. Más allá de la repelencia básica al agua, la silicona exhibe una característica fascinante llamada transferencia de hidrofobicidad. Los siloxanos de bajo peso molecular dentro del caucho migran lentamente a la superficie con el tiempo. Envuelven activamente la suciedad y las partículas contaminantes, haciendo que la propia capa de suciedad sea repelente al agua.
Estructuralmente, la integridad mecánica de la red depende de la capacidad del núcleo de FRP para manejar la carga mecánica específica. La alineación unidireccional de las fibras de vidrio garantiza que la varilla pueda soportar inmensas fuerzas de tracción sin estirarse. El desafío de fabricación radica en garantizar que la matriz epoxi permanezca completamente libre de huecos de aire microscópicos. Incluso una pequeña brecha de aire puede desencadenar descargas eléctricas parciales, devorando lentamente el núcleo desde adentro hacia afuera.
Desde un punto de vista operativo, la zona más vulnerable de cualquier unidad compuesta es el punto triple. Esta es la interfaz exacta donde se cruzan el extremo metálico, la carcasa de silicona y el núcleo de FRP. Si el sistema de sellado falla aquí, la humedad se cuela en el núcleo. En ambientes de alto voltaje, la descarga de corona convierte esta humedad y aire atrapados en ácido nítrico. Este ácido ataca rápidamente las fibras de vidrio y culmina en una fractura frágil, una falla catastrófica en la que el núcleo se rompe limpiamente ante cargas mecánicas sorprendentemente bajas. Por lo tanto, el sellado vulcanizado redundante es un requisito de fabricación no negociable.
Las dimensiones físicas de una unidad compuesta dictan directamente su capacidad de voltaje. Los ingenieros de redes deben hacer coincidir meticulosamente las especificaciones eléctricas del aislador con el voltaje operativo de la red y los factores ambientales estresantes locales.
En las redes de distribución de media tensión, la energía se canaliza a través de densos barrios urbanos, desarrollos suburbanos y áreas rurales en expansión. En este caso, los aisladores deben ser compactos, discretos y muy fiables. Debido a que estas líneas frecuentemente pasan junto a árboles, edificios comerciales y carreteras transitadas, la naturaleza liviana e irrompible de las unidades de polímero es una enorme ventaja logística.
Para las redes de distribución estándar, los planificadores de servicios públicos suelen especificar un Aislador de suspensión de polímero de 15 kV . Estos componentes compactos proporcionan una amplia distancia de fuga para entornos típicos y, al mismo tiempo, mantienen la carga útil en postes de madera u hormigón al mínimo absoluto. Sin embargo, en regiones que experimentan una contaminación industrial moderada o requisitos de voltaje ligeramente más altos, la actualización a una clasificación de 24 kV proporciona un margen adicional de seguridad esencial. Esta ligera mejora en el aislamiento reduce drásticamente la probabilidad de disparos molestos durante tormentas severas o mañanas prolongadas con niebla.
Las líneas de transmisión de alto voltaje son las arterias más importantes de la red. Transportan enormes cantidades de electricidad a través de vastas extensiones geográficas. A 145 kV y más, las tensiones eléctricas aumentan exponencialmente. Esto requiere cadenas de aisladores significativamente más largas con distancias de fuga extensas para evitar descargas eléctricas.
Los aisladores de suspensión de polímeros de alta resistencia para estas aplicaciones están diseñados específicamente con un núcleo de FRP robusto capaz de soportar haces de conductores pesados a lo largo de amplios cruces de ríos o tramos de montañas. La carcasa de silicona de estos modelos de alto voltaje presenta con frecuencia perfiles de calada alternos, una combinación estratégica de faldones de diámetro grande y pequeño. Esta geometría inteligente interrumpe el flujo de lluvia intensa, evitando que el agua cierre la brecha entre cobertizos adyacentes y provoque un cortocircuito en el sistema.
Para los gerentes de adquisiciones que evalúan el hardware de la red, los estándares internacionales sirven como base absoluta para la seguridad y la compatibilidad. Para garantizar la estabilidad de la red, los compradores deben obtener materiales que cumplan estrictamente con IEC 61109. Este es el marco regulatorio principal establecido por la Comisión Electrotécnica Internacional para aisladores compuestos de suspensión y tensión en sistemas de CA por encima de 1000 V.
A diferencia de las cerámicas homogéneas tradicionales, la supervivencia de una unidad compuesta depende de la integridad de múltiples interfaces de materiales. IEC 61109 se desarrolló específicamente para simular décadas de estrés ambiental brutal y carga mecánica dinámica. Lograr esta certificación requiere que un producto sobreviva a una exigente jerarquía de pruebas.
Categoría de prueba |
Objetivo principal |
Evaluaciones clave incluidas |
|---|---|---|
Pruebas de diseño |
Verificar la idoneidad de los materiales y la geometría general del diseño. |
Resistencia al rastreo y a la erosión, a la intemperie por rayos UV, inflamabilidad del núcleo e inmersión en agua durante 1000 horas. |
Pruebas de tipo |
Confirme que un perfil de aislador específico cumpla con todas las capacidades nominales. |
Tensión de impulso de rayo seco, resistencia a la frecuencia de potencia húmeda y pruebas de límite de daño para el núcleo. |
Pruebas de muestra |
Garantice una consistencia estricta en un lote de producción en masa. |
Verificación dimensional, controles de espesor de galvanizado y ensayos de destrucción de Cargas Mecánicas Específicas. |
Pruebas de rutina |
Identifique los defectos de fabricación en cada unidad antes del envío. |
Inspecciones visuales y pruebas de carga mecánica de rutina, llevando la unidad al 50 por ciento de su capacidad nominal. |
Más allá de los requisitos básicos de IEC, las instalaciones de fabricación de primer nivel implementan un monitoreo automatizado de emisiones acústicas durante el proceso de engarzado de los terminales. Estos micrófonos de alta sensibilidad escuchan el sonido microscópico de la fibra de vidrio al fracturarse en tiempo real. Si una sola fibra de vidrio se rompe durante la compresión, la unidad es marcada y rechazada instantáneamente. Esto garantiza una fiabilidad estructural absoluta incluso antes de que el lote salga de fábrica.
Seleccionar el aislante polimérico correcto requiere un enfoque calculado y sistemático. Emitir una orden de compra con una especificación incorrecta puede provocar fallas mecánicas prematuras, caídas de líneas y llamadas de emergencia tremendamente costosas. Utilice estos criterios estructurados para guiar su proceso de adquisición.
Paso 1: determine el voltaje del sistema. La tensión nominal del aislador debe superar cómodamente la tensión operativa más alta de la red. Esta métrica principal dicta la longitud total de la unidad y la distancia mínima de arco seco requerida para separar físicamente el cable energizado de la torre de acero conectada a tierra.
Paso 2: Calcule la carga mecánica específica. La clasificación mecánica debe superar la tensión máxima prevista del conductor. Los ingenieros calculan el peso del tramo de alambre y luego agregan márgenes de seguridad agresivos para factores ambientales dinámicos como la velocidad histórica máxima del viento y la acumulación radial de hielo en el peor de los casos. Las clasificaciones mecánicas estándar normalmente se encuentran en los soportes de 70 kN, 100 kN, 120 kN o 160 kN.
Paso 3: Evaluar el nivel de contaminación y la distancia de fuga. La contaminación ambiental es una de las principales causas de cortes. IEC 60815 clasifica la gravedad de la contaminación del sitio de ligera a muy intensa. Si el sitio de instalación está cerca de una costa salada, un centro agrícola polvoriento o una zona industrial con contaminación, debe especificar una distancia de fuga ampliada. Se recomienda encarecidamente alternar perfiles de cobertizo en zonas de contaminación muy intensa para interrumpir la cascada de agua.
Paso 4: seleccione los tipos de accesorios finales. Los herrajes metálicos deben integrarse perfectamente con los soportes de torre y las abrazaderas de conductores existentes de la empresa de servicios públicos. La configuración Ball and Socket es la opción universal para una articulación flexible de transmisión de alto voltaje. Los diseños de horquilla y lengüeta se implementan con frecuencia en aplicaciones de tensión sin salida. Hacer coincidir estas dimensiones con precisión evita retrasos frustrantes cuando los equipos de campo llegan al sitio.
La adopción generalizada de componentes poliméricos durante los últimos treinta años está impulsada por datos de campo empíricos y concretos. El costo total de propiedad de las unidades compuestas es demostrablemente más bajo que el de sus contrapartes de porcelana. Esto se debe en gran medida a enormes eficiencias operativas.
Cuando se trata de logística de instalación, las ventajas son inmediatas. Se liberan capacidades de carga útil en camiones utilitarios. Los linieros pueden maniobrar fácilmente para colocarlos en su lugar mientras están suspendidos en camiones con cesta sin depender de cabrestantes o grúas pesadas. En terrenos remotos y montañosos donde el hardware debe entregarse mediante helicópteros o transportarse manualmente por pendientes pronunciadas, los ahorros en mano de obra logística pueden compensar por completo el precio de compra inicial de los aisladores.
Los costes de mantenimiento también caen en picado. En regiones muy contaminadas, las empresas de servicios públicos históricamente gastaron fortunas en el lavado programado de líneas vivas. Gracias a la hidrofobicidad inherente y la migración continua de siloxano de la carcasa de caucho de silicona, las unidades compuestas prácticamente no requieren mantenimiento. La lluvia natural suele ser suficiente para eliminar la suciedad acumulada sin permitir que se formen películas conductoras.
La confiabilidad a largo plazo de un aislador de suspensión compuesto depende completamente de la perfecta sinergia de sus tres componentes principales. El núcleo de fibra de vidrio de alta resistencia proporciona la columna vertebral mecánica inquebrantable. Los cobertizos de silicona ofrecen una defensa impenetrable y autolimpiante contra los elementos. Por último, los terminales engarzados con precisión garantizan una conexión segura a la infraestructura de la red.
Para las redes de servicios modernas, la transición a la tecnología de polímeros es una necesidad estructural. La elección de materiales de alta calidad que cumplan con IEC garantiza la estabilidad de la red, reduce drásticamente la fatiga de la instalación y prácticamente elimina los costos de mantenimiento continuo. ¿Listo para actualizar sus líneas aéreas? Evalúe sus necesidades ambientales y de voltaje específicas y luego explore la gama completa de hardware de alto rendimiento en https://www.langaopower.com para encontrar la combinación exacta para su próximo proyecto de red.
Si bien ambos utilizan exactamente los mismos materiales avanzados y procesos de pultrusión, su aplicación difiere. Los aisladores de suspensión se cuelgan verticalmente del travesaño de la torre para soportar el peso gravitacional hacia abajo del conductor. Los aisladores de tensión, a veces llamados aisladores de tensión, se instalan horizontalmente en torres sin salida o en ángulos de línea agudos para resistir la enorme fuerza de tracción horizontal del cable tensado.
Todos los materiales poliméricos experimentarán cierto grado de envejecimiento cuando se expongan a décadas de condiciones climáticas adversas. Sin embargo, el caucho de silicona HTV de alta calidad está diseñado químicamente para ser altamente resistente a la radiación UV, el ozono y el seguimiento eléctrico de la superficie. La silicona moderna conserva sus cruciales propiedades hidrofóbicas y autolimpiantes durante 20 a 30 años.
La fractura frágil es una falla mecánica catastrófica y altamente específica. Ocurre cuando el sistema de sellado protector en el conector final se ve comprometido, lo que permite que la humedad ambiental penetre en el núcleo interno de fibra de vidrio. Los campos eléctricos de alto voltaje convierten esta humedad en ácido nítrico, que rápidamente corroe la resina epoxi y las fibras de vidrio. La especificación de varillas centrales resistentes a los ácidos y sellos vulcanizados redundantes evita este fenómeno.
La gravedad de la contaminación dicta directamente la distancia de fuga requerida del aislador. En áreas con mucho smog industrial o niebla salina costera, los contaminantes cubren la superficie del aislador. Para evitar que estos contaminantes creen una ruta conductora que conduzca a una descarga eléctrica, los ingenieros deben seleccionar aisladores con una distancia de fuga más larga y alternar perfiles de calada para interrumpir el flujo de humedad.
Absolutamente. El caucho de silicona de alta calidad mantiene su flexibilidad y propiedades hidrofóbicas incluso en temperaturas bajo cero. A diferencia de la porcelana, que puede agrietarse bajo ciclos severos de congelación y descongelación, los aisladores de polímero se adaptan fácilmente a la contracción térmica. Además, su superficie resbaladiza dificulta la acumulación de hielo radial pesado, lo que reduce la tensión mecánica general sobre la torre.
