Imagínese 115.000 voltios surgiendo a través de un cable aéreo a pocos metros de una carretera muy transitada. Sin un aislamiento adecuado, el fallo catastrófico de la red se produciría en una fracción de segundo. Corrientes letales se dispararían directamente al suelo. Los aisladores de suspensión son los héroes anónimos entre esa energía eléctrica bruta y las torres de acero de servicios públicos que sostienen la red.
Sin embargo, la red eléctrica moderna está constantemente bajo asedio. Las condiciones climáticas extremas, la contaminación industrial y la fatiga mecánica amenazan diariamente la estabilidad de la red. En esta guía completa, desglosaremos la física, la mecánica y la ciencia de materiales exactas detrás de cómo funcionan estos dispositivos críticos en el campo. Nos centraremos específicamente en el estándar actual de la industria: el aislante de polímero compuesto.
Funcionalidad dual: estos dispositivos realizan dos tareas de ingeniería críticas simultáneamente. Proporcionan una inmensa resistencia a la tracción mecánica para soportar cables conductores pesados y al mismo tiempo ofrecen un aislamiento eléctrico de alto nivel para evitar que la corriente se descargue en la torre de transmisión conectada a tierra.
Evolución del material: Históricamente, las redes de servicios públicos se basaban en vidrio y porcelana pesados. Hoy en día, el aislador de suspensión compuesto representa el estándar de la industria. Los ingenieros de campo los prefieren por su perfil liviano, resistencia superior a la contaminación y resiliencia física.
Anatomía del éxito: La confiabilidad de las unidades modernas se basa en un núcleo de fibra de vidrio avanzado para una resistencia a la tracción inquebrantable. Este núcleo está rodeado por una carcasa de polímero que proporciona protección ambiental vital y propiedades repelentes al agua.
Escalabilidad de voltaje: para redes de alto y extra alto voltaje, los ingenieros implementan un diseño de varilla larga continua. Esto gestiona eficazmente tensiones eléctricas severas sin la carga mecánica de apilar docenas de pesados discos de porcelana.

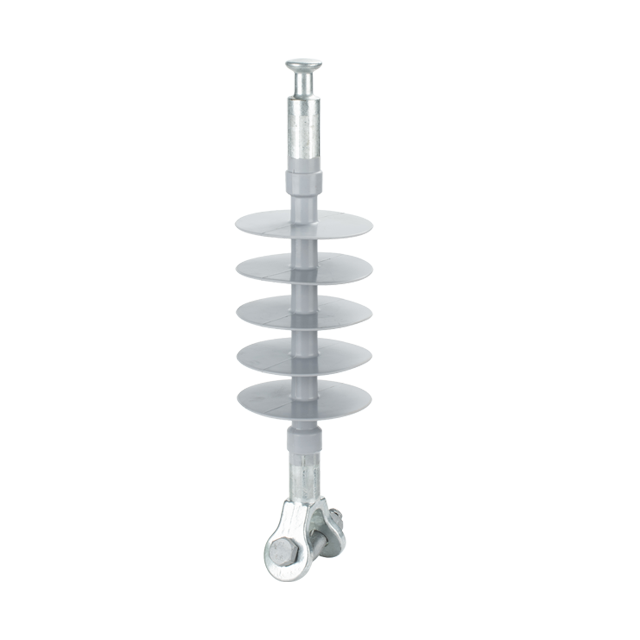

En esencia, un aislador de suspensión es un componente crítico de la red que cuelga del travesaño de una torre de transmisión. Su función principal es soportar físicamente el conductor de línea de alto voltaje suspendido debajo de él mientras mantiene una barrera eléctrica estricta. A diferencia de los aisladores de pasador, que soportan líneas desde abajo y generalmente están limitados a voltajes de distribución más bajos, las configuraciones de suspensión están diseñadas para soportar una inmensa tensión mecánica. En consecuencia, los equipos de servicios públicos los implementan principalmente en líneas de transmisión aéreas que operan por encima de 33 kV.
El problema fundamental que resuelve este dispositivo tiene sus raíces en la física básica. La corriente eléctrica de alto voltaje busca constantemente el camino de menor resistencia hacia la tierra. En una red de transmisión, la torre de acero representa ese camino directo. Al actuar como una barrera dieléctrica impenetrable, el aislante separa físicamente el conductor energizado de la estructura de la torre conectada a tierra. Esto garantiza que la electricidad permanezca segura dentro del cable y viaje a su destino previsto en lugar de provocar una descarga eléctrica catastrófica.
Para comprender verdaderamente cómo funciona este equipo en el campo, es necesario examinar las fuerzas físicas y eléctricas específicas que contrarresta diariamente. Es una batalla constante contra el voltaje y la gravedad.
Incluso con materiales dieléctricos de alta calidad, puede ocurrir un fenómeno conocido como corriente de fuga. Cuando el polvo, la niebla salina costera o el smog industrial se depositan en la superficie de un aislante y se humedecen por la lluvia o la niebla matutina, se crea una película conductora. La electricidad intenta viajar a través de esta superficie húmeda desde el conductor activo hasta la torre conectada a tierra.
Para evitar este seguimiento de la superficie, los aisladores cuentan con crestas moldeadas visibles a lo largo del eje exterior. Estos cobertizos tienen un propósito matemático vital. Aumentan drásticamente la distancia de fuga. La distancia de fuga se define como el camino más corto a lo largo de la superficie del aislante que debe recorrer la electricidad para provocar una descarga disruptiva. Al alternar el diámetro y el ángulo de estos cobertizos, los ingenieros maximizan la distancia de la superficie sin aumentar la longitud total de la unidad. Si la distancia de fuga es suficiente para el nivel de contaminación ambiental específico, la corriente de fuga se interrumpe de manera segura.
Más allá de la resistencia eléctrica, estas unidades son dispositivos estructurales de carga que deben soportar tensiones físicas extremas y continuas. La fuerza principal es el peso muerto del propio conductor, que se extiende cientos de metros entre las torres.
Además, las cargas dinámicas presentan el mayor desafío de ingeniería. Durante las duras tormentas invernales, la acumulación de hielo puede aumentar exponencialmente el peso de los cables. Además, la cizalladura extrema del viento crea fuerzas laterales violentas y efectos galopantes en las líneas. El aislador debe absorber estos impactos mecánicos y mantener su integridad estructural bajo miles de libras de fuerza de tracción sin estirarse, agrietarse o romperse.
En aplicaciones de alto voltaje, la tensión eléctrica no se distribuye equitativamente a lo largo de la cadena. Debido a la capacitancia parásita entre los componentes del aislante y la torre metálica conectada a tierra, el segmento más cercano al conductor vivo experimenta una presión eléctrica significativamente mayor que los segmentos más cercanos a la torre.
Esta distribución desigual se mide como eficiencia de la cuerda. Si no se mitiga, la tensión eléctrica severa en el extremo del conductor conduce a una descarga de corona localizada, que degrada el material aislante con el tiempo. Los diseños modernos mitigan esto mediante el uso de anillos de corona metálicos en el extremo energizado. Estos anillos remodelan el campo eléctrico, distribuyendo el gradiente de voltaje de manera más uniforme y evitando la degradación localizada del material.
El éxito operativo de la tecnología de polímeros no se debe a un único material milagroso. Más bien, proviene de la ingeniería precisa de tres componentes distintos que funcionan al unísono.
La base estructural interna del dispositivo es la Diseño de aislador de suspensión de varilla central de FRP . Fabricadas mediante un proceso de pultrusión altamente controlado, miles de fibras de vidrio continuas y sin boro se impregnan con una resina epoxi y se curan bajo calor intenso.
Esto crea una varilla central que posee una excepcional relación resistencia-peso, que a menudo supera al acero estructural. Debido a que las fibras de vidrio corren continuamente de un extremo a otro, la varilla puede soportar cargas de tensión masivas. Dependiendo de la especificación, estas varillas centrales frecuentemente superan cargas mecánicas de 70 kN a 120 kN sin fatiga estructural. Fundamentalmente, este núcleo no es conductor de electricidad, lo que garantiza que la columna vertebral estructural no comprometa la integridad dieléctrica de la unidad.
Si bien el núcleo de fibra de vidrio proporciona una inmensa resistencia, es muy susceptible a la degradación por la humedad y la radiación ultravioleta. Para protegerlo, el núcleo está encapsulado perfectamente dentro de una carcasa de polímero. Utilizando un El aislador de suspensión de caucho de silicona ofrece importantes ventajas en el campo, principalmente debido a una propiedad química única llamada hidrofobicidad.
La hidrofobicidad se refiere a la capacidad del material para repeler el agua. Cuando la lluvia golpea el caucho de silicona vulcanizado a alta temperatura, no forma una película conductora continua. En cambio, el agua se acumula en gotas aisladas y rueda fuera de los cobertizos. Más impresionante aún, la silicona exhibe una capacidad de transferencia de hidrofobicidad. Los siloxanos de bajo peso molecular dentro del caucho migran naturalmente a la superficie, encapsulando la suciedad y las partículas contaminantes. Esto significa que incluso cuando el aislante está cubierto de suciedad, la superficie sigue siendo repelente al agua, lo que reduce drásticamente el riesgo de descargas eléctricas húmedas en ambientes altamente contaminados.
Los componentes finales son los accesorios metálicos de los extremos, que sirven como anclajes físicos que conectan el aislador a la estructura de la torre y la abrazadera del conductor. Por lo general, forjados con acero galvanizado en caliente o aleaciones de aluminio de alta resistencia, estos accesorios vienen en configuraciones estándar como horquilla, lengüeta, bola o casquillo.
La fase crítica de ingeniería aquí es el proceso de conexión. Los accesorios metálicos se engarzan mecánicamente en los extremos del núcleo de fibra de vidrio. Este engarzado debe realizarse con absoluta precisión. Una presión insuficiente provocará que el conductor se deslice bajo cargas pesadas de hielo. Por el contrario, una presión excesiva puede provocar microfracturas en la fibra de vidrio, provocando fallos mecánicos internos. Los principales fabricantes utilizan un control de emisiones acústicas multidireccional durante el engarzado para garantizar una unión segura e impecable.
Históricamente, gestionar voltajes de transmisión más altos significaba utilizar un enfoque modular. Un solo disco de porcelana sólo puede aislar un voltaje específico, generalmente alrededor de 11 kV. Para aislar una línea de 132 kV o 220 kV, los ingenieros de campo tuvieron que unir físicamente varios discos pesados utilizando juntas de rótula metálicas para crear una cadena larga.
Si bien es funcional, este método tradicional introduce múltiples puntos de falla. Cada unión metálica entre los discos es un área concentrada de tensión eléctrica y mecánica. Además, la porcelana es susceptible a perforaciones eléctricas internas, donde sobretensiones repentinas, como la caída de un rayo, abren un agujero conductor directamente a través del material cerámico.
La solución moderna a esta ineficiencia estructural es la Aislador compuesto de varilla larga . En lugar de apilar componentes individuales, este diseño utiliza un núcleo único y continuo de fibra de vidrio cubierto por una carcasa de silicona unificada, independientemente de la longitud requerida.
Este diseño continuo ofrece profundos beneficios operativos. Específicamente, elimina todos los pasadores de conexión metálicos intermedios, reduciendo drásticamente la concentración de tensión eléctrica a lo largo del eje. Debido a que el núcleo es un cilindro sólido y sin huecos, es esencialmente a prueba de pinchazos. Las sobretensiones eléctricas se ven obligadas a viajar sobre la superficie exterior en lugar de perforar el núcleo. Finalmente, reemplazar una pesada cadena de 15 discos de porcelana con una sola varilla compuesta reduce el peso total de la instalación hasta en un 90 por ciento.
Para los gerentes de adquisiciones e ingenieros de transmisión, seleccionar la infraestructura de aislamiento adecuada es una decisión crítica. La elección afecta directamente los gastos de capital, los gastos operativos y la confiabilidad general de la red. Para comprender por qué las empresas de servicios públicos están haciendo una transición agresiva hacia tecnologías de polímeros, debemos evaluar las diferencias empíricas.
Característica |
Aisladores de porcelana tradicionales |
Aisladores de polímero compuesto |
|---|---|---|
Peso y logística |
Extremadamente pesado. Requiere grúas, maquinaria pesada y mucha mano de obra para colocarlo en su posición. |
Hasta un 90% más ligero. A menudo, los linieros pueden maniobrarlo manualmente, lo que acelera la instalación. |
Resistencia al impacto |
Muy frágil. Propenso a astillarse durante el transporte y a romperse por vandalismo. |
Flexibles e irrompibles. Absorbe impactos físicos sin comprometer el core. |
Desempeño de la contaminación |
Pobres en zonas costeras o industriales. Requiere un lavado frecuente y costoso de helicópteros para evitar descargas eléctricas. |
Excelente. El caucho de silicona es naturalmente hidrofóbico y autolimpiante, lo que reduce drásticamente el mantenimiento. |
Riesgo de pinchazo |
Susceptible a perforaciones internas por rayos o sobretensiones. |
Prácticamente a prueba de pinchazos gracias al diseño del núcleo de fibra de vidrio continuo y sin huecos. |
Un análisis de las tendencias actuales de la infraestructura de red revela un giro masivo de la industria hacia la resiliencia climática. A medida que los fenómenos meteorológicos extremos, que van desde tormentas de hielo sin precedentes hasta huracanes de categoría 5, se vuelven más frecuentes, los operadores de servicios públicos ya no pueden depender de materiales frágiles heredados. La rigidez estructural de la porcelana a menudo provoca fallas catastróficas en las torres durante eventos de galope de línea con fuertes vientos.
En consecuencia, el mercado global está viendo una adopción acelerada de equipos basados en polímeros. Su capacidad para flexionarse bajo cargas dinámicas severas sin romperse, combinada con su resistencia a las descargas eléctricas inducidas por la contaminación durante los cambios climáticos volátiles, los convierte en una piedra angular de las estrategias modernas de endurecimiento de las redes. Los organismos reguladores exigen cada vez más estos materiales avanzados para nuevas interconexiones de transmisión para garantizar la seguridad energética a largo plazo y reducir el tiempo de inactividad de la red.
La confiabilidad de una red de transmisión es tan sólida como su calidad de fabricación y sus protocolos de mantenimiento. Comprender el ciclo de vida de estos dispositivos brinda a los ingenieros la confianza necesaria para adquisiciones a gran escala.
El ciclo de vida comienza con la fabricación de precisión. Los fabricantes de primer nivel utilizan moldeo por inyección de un solo disparo a alta temperatura y alta presión para aplicar la carcasa de silicona. Esta técnica de sobremoldeo une químicamente la silicona al núcleo, asegurando una interfaz perfecta y sin huecos. Si se dejaran bolsas de aire microscópicas entre estos materiales, la entrada de humedad interna provocaría rastreo, generación de ácido y eventual fractura frágil.
Durante el despliegue, el personal de instalación debe cumplir estrictos protocolos de manipulación. Los aisladores nunca deben arrastrarse sobre terreno accidentado o grava, ya que esto puede romper las delicadas cubiertas de silicona. Al izar la unidad, se deben utilizar eslingas de nailon en lugar de cables de acero, que pueden cortar la goma. Proteger la superficie hidrofóbica durante la instalación es primordial.
Una vez activo, el mantenimiento pasa de la intervención física al monitoreo de la condición. Debido a que no requieren un lavado de rutina, el personal de servicios públicos utiliza cámaras ultravioleta diurnas para inspeccionar las líneas en busca de descargas eléctricas anormales. Mientras la silicona conserve su naturaleza repelente al agua y no muestre signos de erosión física, una unidad compuesta de alta calidad tiene una vida útil operativa esperada de 20 a 30 años.
Los requisitos de la red varían enormemente dependiendo de si se dirige la energía a través de una densa red de distribución urbana o se transmiten cargas masivas a través de topografías rurales. Es fundamental seleccionar la clase de voltaje, la carga mecánica y la distancia de fuga correctas.
Para las redes de distribución de media tensión que van desde 15 kV a 24 kV, el objetivo principal es mantener un servicio confiable y al mismo tiempo mantener la infraestructura liviana para reducir la tensión en los postes de servicios públicos. Por ejemplo, una unidad estándar de 24 kV podría presentar una carga mecánica especificada de 70 kN y una distancia de fuga de más de 600 mm. Estas unidades brindan un amplio aislamiento para las condiciones climáticas típicas y, al mismo tiempo, ofrecen la instalación rápida y sin equipo que prefieren los equipos de reparación durante los esfuerzos de recuperación de tormentas.
A medida que los voltajes aumentan al nivel de transmisión de 115 kV y superiores, la física del aislamiento eléctrico se vuelve significativamente más compleja. Para las principales interconexiones de transmisión regionales, el despliegue de un El aislador de suspensión de silicona de 115 kV proporciona la tensión mecánica robusta necesaria para tramos de conductores largos, que a menudo requieren clasificaciones mecánicas de 120 kN o más. En estos niveles de voltaje extremos, los anillos de corona se vuelven obligatorios para ecualizar el campo eléctrico y evitar que el aire circundante se ionice, lo que de otro modo degradaría el polímero a través de la exposición al ozono.
Un aislador de suspensión compuesto es una maravilla de la ingeniería moderna, que equilibra perfectamente la tensión mecánica pesada con una resistencia eléctrica impenetrable. Al aislar físicamente los conductores activos de las torres conectadas a tierra, estos dispositivos mantienen nuestras redes eléctricas a salvo de cortocircuitos catastróficos.
Pasar de la porcelana tradicional a materiales poliméricos avanzados ya no es solo una tendencia. Es un requisito fundamental para una modernización de la red resistente al clima. Son logísticamente eficientes, inastillables y requieren una fracción del mantenimiento rutinario de sus predecesores.
Si está planeando una actualización de la infraestructura, evaluar los costos del ciclo de vida y los beneficios mecánicos de los aisladores de polímero es el primer paso hacia una red más confiable. Para garantizar que su próximo proyecto de línea de transmisión cumpla con los más altos estándares de seguridad y eficiencia, explore la gama completa de soluciones compuestas avanzadas en Langao Power. Póngase en contacto con su equipo de ingeniería especializado hoy para analizar los requisitos de fuga personalizados, verificar cargas mecánicas y solicitar una cotización personalizada para sus demandas específicas de red.
La principal diferencia radica en su aplicación mecánica y escalabilidad de voltaje. Los aisladores de pasador están montados rígidamente encima de una cruceta y sostienen al conductor desde abajo. Generalmente se limitan a voltajes de distribución más bajos porque voltajes más altos requerirían un aislador de clavija demasiado grande y pesado para ser estructuralmente sólido. Sin embargo, los aisladores de suspensión cuelgan hacia abajo del travesaño de la torre de transmisión y sostienen el conductor desde arriba. Este diseño de suspensión flexible les permite manejar una inmensa tensión mecánica y escalar a voltajes ultra altos que alcanzan los 800 kV y más simplemente aumentando la longitud de la unidad.
Se utiliza caucho de silicona debido a sus excepcionales propiedades repelentes al agua. Cuando la lluvia o la niebla golpean una superficie de silicona, el agua forma gotas aisladas en lugar de formar una película húmeda continua. Esto evita que la corriente eléctrica se escape a través de la superficie. Además, el caucho de silicona contiene siloxanos de bajo peso molecular que migran a la superficie, transfiriendo esta hidrofobicidad a la suciedad o contaminación que se acumula. Esta reacción química hace que la unidad sea prácticamente autolimpiante y altamente resistente a las descargas eléctricas húmedas.
FRP significa plástico reforzado con fibra de vidrio. Sirve como columna vertebral mecánica interna del aislante. Fabricadas mediante un proceso de pultrusión preciso, las fibras de vidrio de alta resistencia se unen con una resina epoxi. Este núcleo proporciona una extraordinaria resistencia a la tracción, lo que permite que una varilla relativamente delgada soporte miles de libras de peso muerto, cargas de hielo y cizalladura del viento de los pesados cables de transmisión sin romperse ni deformarse.
No, un verdadero aislador compuesto de varilla larga es esencialmente a prueba de pinchazos. Los aisladores de disco de porcelana tradicionales tienen clavijas y tapas de metal incrustadas dentro del material dieléctrico, creando una distancia corta a través del material sólido donde las sobretensiones de alto voltaje pueden perforar la cerámica. Una varilla larga compuesta utiliza un núcleo único y continuo de fibra de vidrio de extremo a extremo sin accesorios metálicos intermedios. Debido a que la distancia a través del núcleo sólido es igual a la longitud total del aislante, una sobretensión eléctrica siempre pasará por el aire exterior en lugar de perforar el núcleo interno.
Cuando se fabrican correctamente y se instalan sin dañar la carcasa de silicona, los aisladores de suspensión compuestos de alta calidad tienen una vida útil operativa esperada de 20 a 30 años. Su longevidad depende en gran medida de las condiciones ambientales, el nivel de exposición a los rayos ultravioleta y la gravedad del estrés eléctrico. Las inspecciones de rutina mediante cámaras ultravioleta pueden ayudar a las empresas de servicios públicos a monitorear el estado del polímero y planificar reemplazos antes de que la degradación física comprometa la línea.
Una descarga eléctrica ocurre cuando el aislamiento eléctrico se rompe, permitiendo que la corriente forme un arco a través del aire o a través de la superficie del aislador hasta la torre conectada a tierra. Esto suele deberse a una combinación de contaminación superficial grave, como sal o polvo industrial, y humedad de la niebla o la lluvia ligera. La humedad convierte la contaminación en un camino conductor. Las descargas eléctricas también pueden ser provocadas por eventos repentinos de sobretensión, como rayos o sobretensiones, que exceden la rigidez dieléctrica del aire circundante.
Si bien las unidades de polímero requieren un mantenimiento mínimo, los signos de falla generalmente se manifiestan en la carcasa de silicona o en los accesorios finales. Los indicadores visuales incluyen el seguimiento, que aparece como líneas negras carbonizadas en la silicona causadas por la formación de arcos en la superficie. La erosión o la formación de tiza severa debido a la degradación ultravioleta extrema también son señales de advertencia. Auditivamente, un fuerte zumbido o un tenue brillo púrpura por la noche indican una descarga de corona severa, que puede degradar rápidamente el polímero. Finalmente, cualquier grieta o deslizamiento en los accesorios metálicos de los extremos indica una falla mecánica y requiere reemplazo inmediato para evitar caídas de línea.
