Descargador de sobretensiones de polímero de 33 kV

Introducción del producto:

Nombre detallado del producto: Descargador de sobretensiones de polímero de 33 kV

Este documento proporciona una descripción general completa del supresor de sobretensiones de óxido metálico (MOA) de 33 kV, un componente crítico diseñado para la protección contra sobretensiones en sistemas de energía de media tensión.

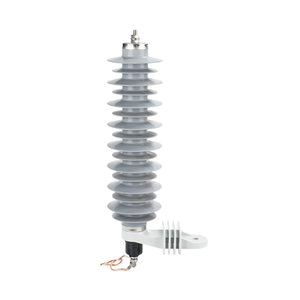

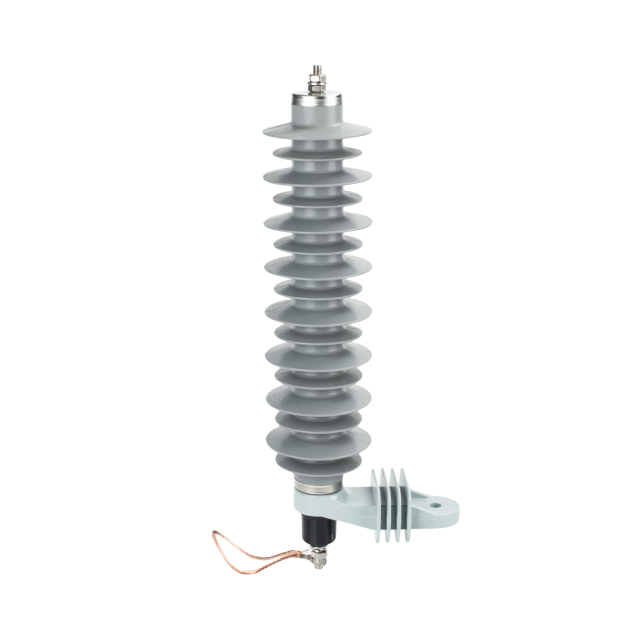

Este supresor de sobretensiones compuesto es un dispositivo eléctrico avanzado diseñado para proteger equipos valiosos en redes de distribución de energía al desviar transitorios de voltaje peligrosos, como los causados ​​por rayos u operaciones de conmutación, de manera segura a tierra. Su diseño robusto, destacado por un perfil de 16 cobertizos y una distancia de fuga sustancial de 1080 mm, garantiza una alta confiabilidad incluso en condiciones ambientales exigentes. La carcasa de polímero gris ofrece excelente resistencia a la contaminación y durabilidad.

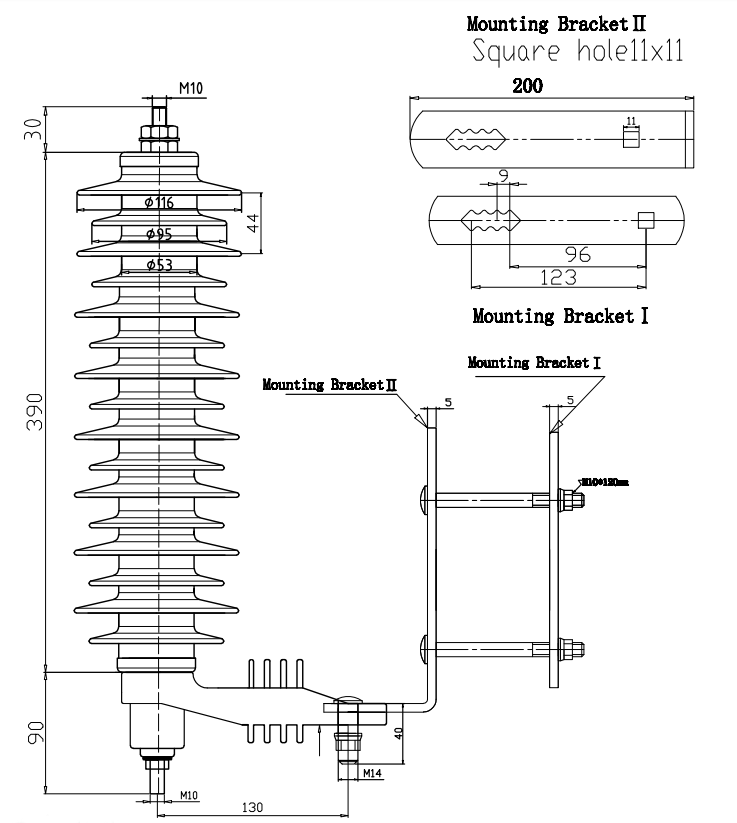

Dibujos:

Parámetros técnicos:

Tensión nominal:	33kv
Corriente de descarga normal:	10kA
Tensión máxima de funcionamiento continuo (MCOV):	27,5 kv
Tensión residual de corriente pronunciada de 1/4 µs:	112kv
Tensión residual de corriente de rayo 8/20 µs:	99kv
Tensión residual de corriente de conmutación de 30/60 µs:	86,7 kv
Impulso de corriente de onda rectangular de 2000 µs:	250A
Capacidad de descarga soportada de alta corriente de 4/10 µs:	100KA
Descarga clásica:	1
Distancia de fuga:	1080mm

Construcción del producto:

La construcción de este supresor de sobretensiones de alto voltaje es una maravilla de la ingeniería eléctrica, optimizada para el rendimiento y la seguridad:

Bloque de varistor de óxido metálico (MOV): el componente central es una columna sellada de discos de varistor de óxido de zinc (ZnO) conectados en serie. Estos discos poseen características altamente no lineales, actúan como aislante bajo el voltaje normal del sistema (33 kV) y se convierten en conductores casi instantáneamente durante un evento de sobretensión.

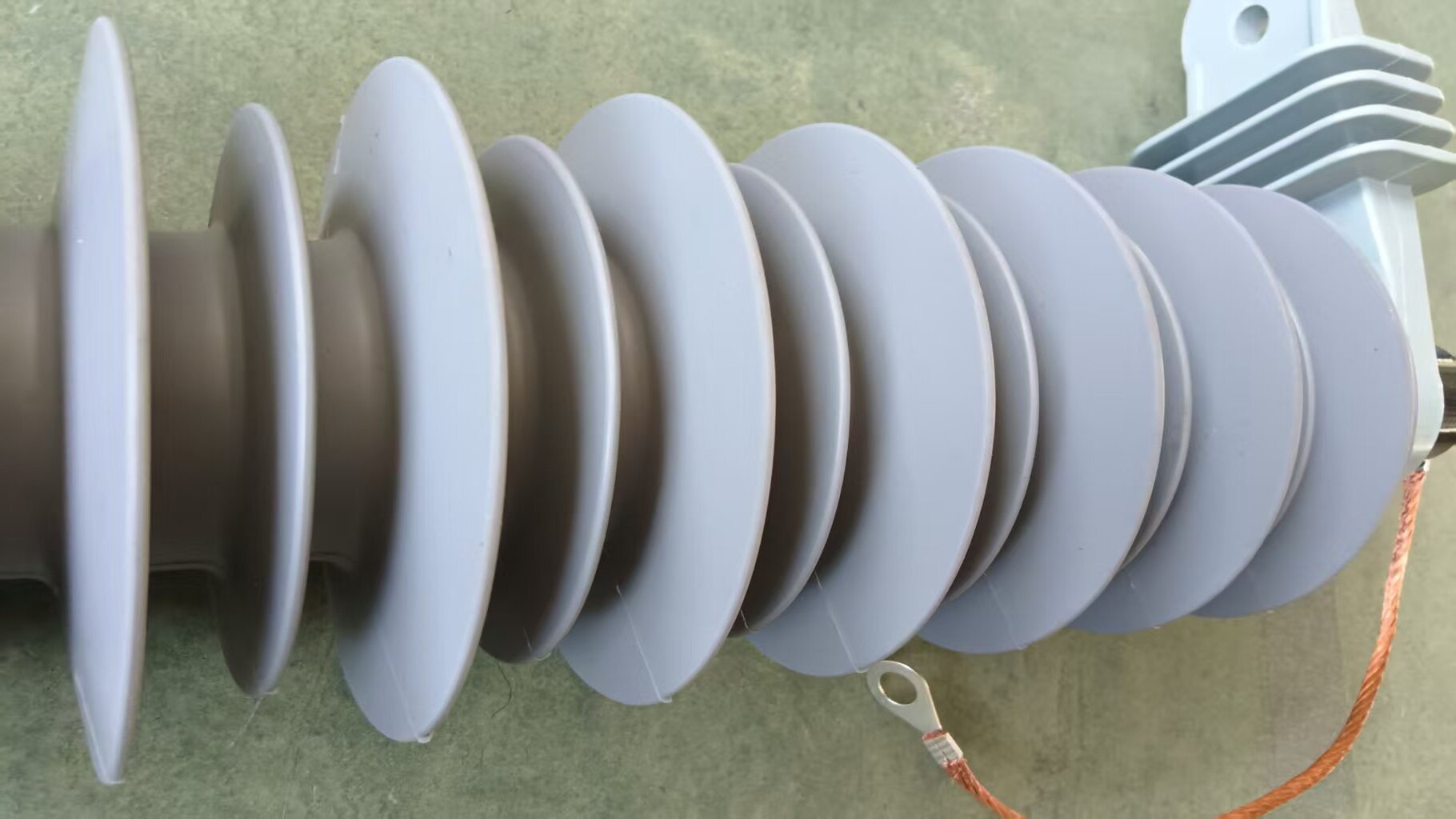

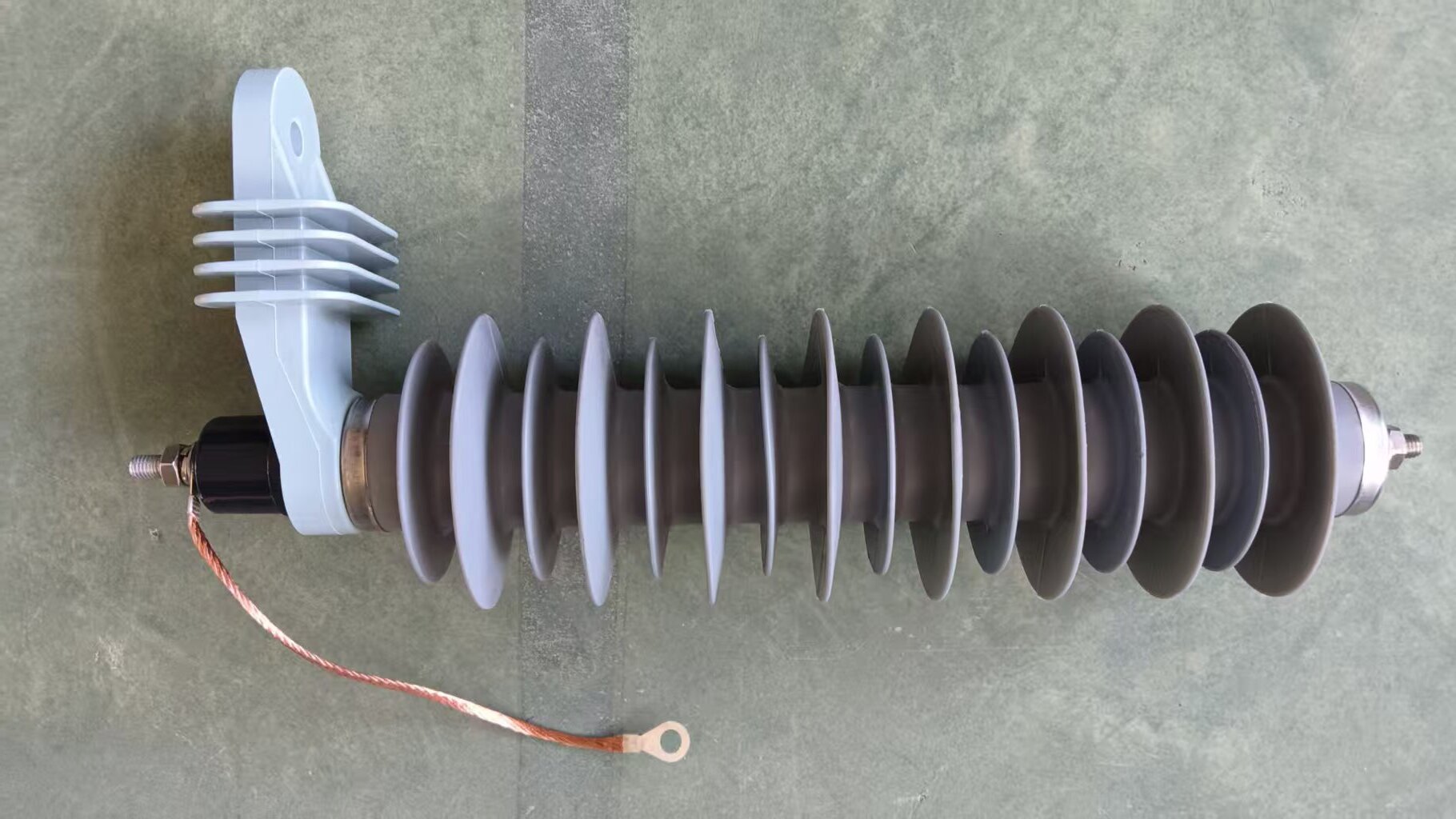

Carcasa de polímero: el conjunto del bloque de ZnO está sellado herméticamente dentro de una carcasa de polímero hidrófobo gris. Esta carcasa está moldeada con un perfil de cobertizo específico; en este caso, un diseño de 26 cobertizos que alternan cobertizos grandes y pequeños. Este diseño no es meramente estético; es funcional.

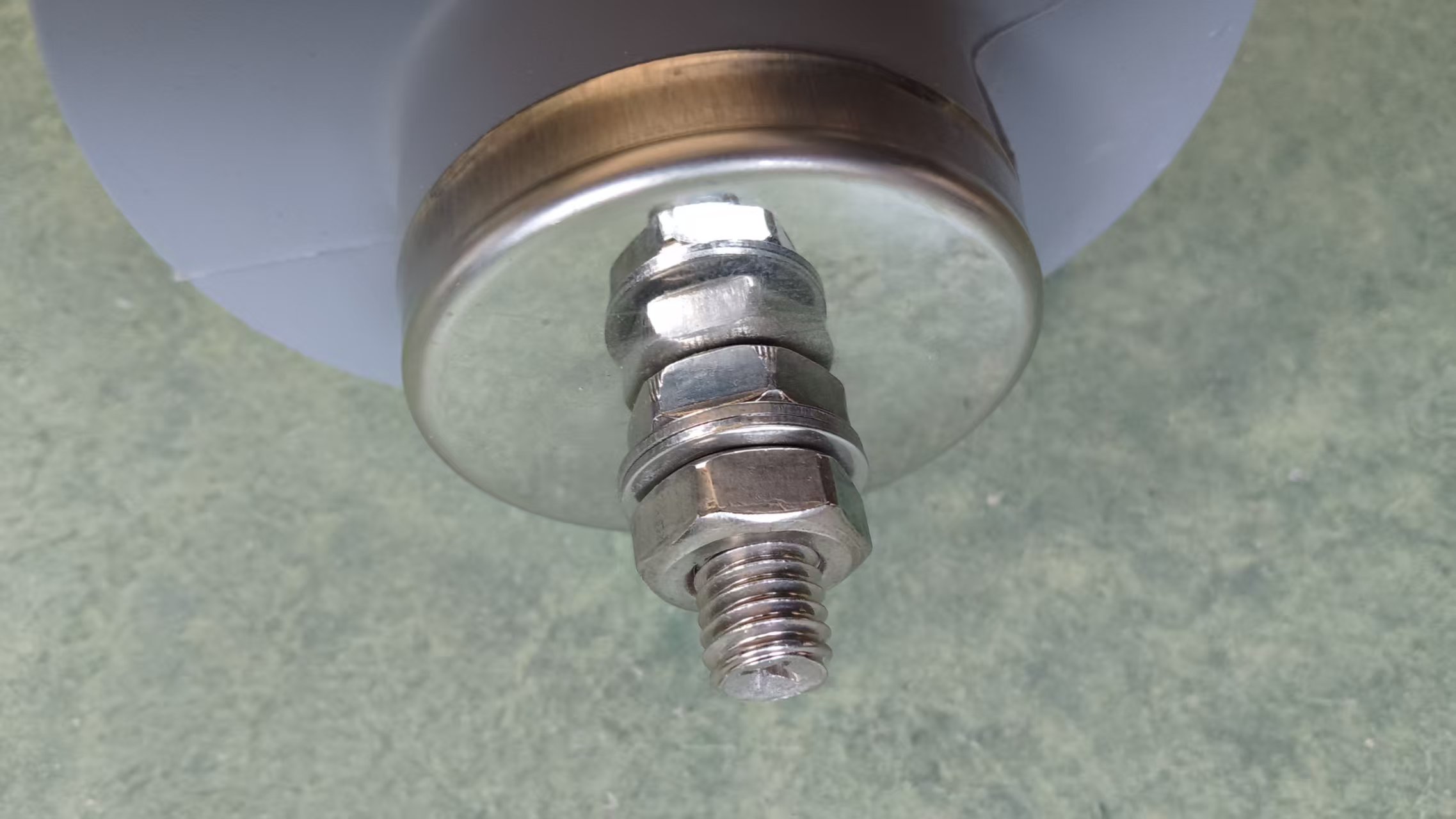

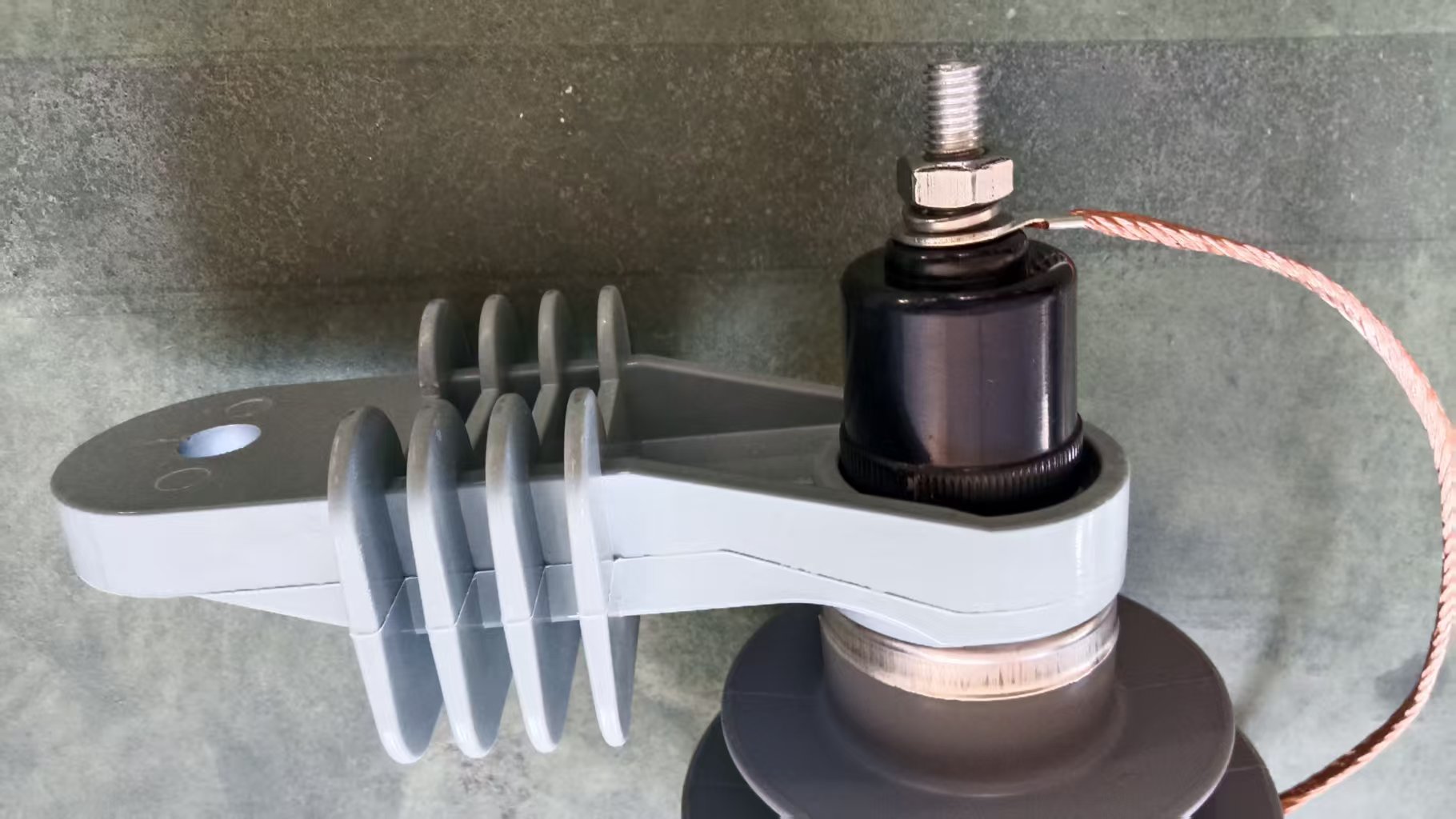

Terminales Metálicos: La unidad está cubierta con un terminal superior metálico (con un perno) para conexión a la línea de alto voltaje. El terminal inferior está equipado con un conductor de bajada de cobre, que proporciona la ruta de conexión para la sobrecorriente descargada al sistema de puesta a tierra.

Sellado interno: Las técnicas de sellado avanzadas evitan la entrada de humedad, lo cual es crucial para mantener la rigidez dieléctrica y la estabilidad operativa a largo plazo.

Características y ventajas clave:

Manejo de alta energía: una corriente de descarga nominal de 10 kA significa su capacidad para manejar de manera segura rayos severos y sobretensiones de conmutación, lo que lo hace adecuado para áreas con altos niveles isoceránicos.

Rendimiento de aislamiento superior: la distancia de fuga de 1080 mm, lograda mediante el diseño optimizado del cobertizo, es esencial para evitar descargas eléctricas en la superficie a través del aislador en ambientes contaminados, costeros o con alta humedad. La alternancia de cobertizos grandes y pequeños interrumpe eficazmente el camino de la contaminación.

Excelentes características de protección: el núcleo del varistor de óxido de zinc ofrece una respuesta voltaje-corriente muy pronunciada, lo que proporciona un nivel de protección bajo y constante (a menudo denominado voltaje residual), lo que garantiza que los equipos conectados, como transformadores y aparamenta, estén protegidos de manera efectiva.

Carcasa duradera y liviana: en comparación con la porcelana tradicional, la carcasa de polímero es altamente resistente al impacto, el vandalismo y las grietas. También es significativamente más liviano, lo que simplifica la instalación y reduce los requisitos de soporte estructural.

Operación sin mantenimiento: Como unidad sellada sin espacios, el descargador requiere mínimo o ningún mantenimiento durante su vida útil.

Proceso de producción:

La fabricación de este descargador implica etapas precisas y controladas:

1.Producción de discos varistores: El polvo de óxido de zinc de alta pureza se mezcla con otros óxidos metálicos, se prensa en forma de disco y se sinteriza a altas temperaturas para formar bloques cerámicos semiconductores con propiedades no lineales.

2. Clasificación y apilamiento eléctricos: cada disco varistor se prueba y clasifica eléctricamente. Luego, los discos con características coincidentes se apilan en serie para lograr la tensión nominal requerida.

3.Moldeo y ensamblaje de la carcasa: La carcasa de polímero se moldea por inyección sobre la columna de varistor o la columna se coloca en una carcasa premoldeada. Durante este proceso de moldeo se crea el perfil del cobertizo de la vivienda.

4.Encapsulación y sellado: el conjunto se sella herméticamente utilizando compuestos y técnicas de alta calidad para crear una barrera a prueba de humedad, protegiendo los componentes internos del medio ambiente.

5.Fijación de terminales y prueba final: Se colocan terminales metálicos en ambos extremos. Cada descargador individual se somete a rigurosas pruebas finales, que incluyen pruebas de resistencia a la frecuencia industrial, pruebas de voltaje residual a 10 kA, medición de descarga parcial y verificación de la resistencia del aislamiento.

Escenarios de aplicación:

Este supresor de sobretensiones de 33 kV se implementa en una amplia gama de aplicaciones de media tensión para proteger la infraestructura crítica:

Subestaciones Eléctricas: Instaladas en las líneas entrantes para proteger transformadores de potencia, disyuntores y barras colectoras de sobretensiones entrantes.

Plantas industriales: se utilizan para proteger motores, bancos de condensadores y aparamenta de fábrica contra sobretensiones dañinas que pueden causar costosos tiempos de inactividad.

Instalaciones de Energías Renovables: Esenciales para proteger transformadores elevadores y aparamenta en parques solares e instalaciones de energía eólica, que a menudo están expuestos a los rayos.

Redes de Distribución de Energía: Montadas en postes o en gabinetes de distribución para proteger transformadores y cables de distribución a lo largo de líneas aéreas y redes subterráneas.

Sistemas de edificios comerciales y grandes: se aplica donde se distribuye energía de media tensión dentro de una instalación.

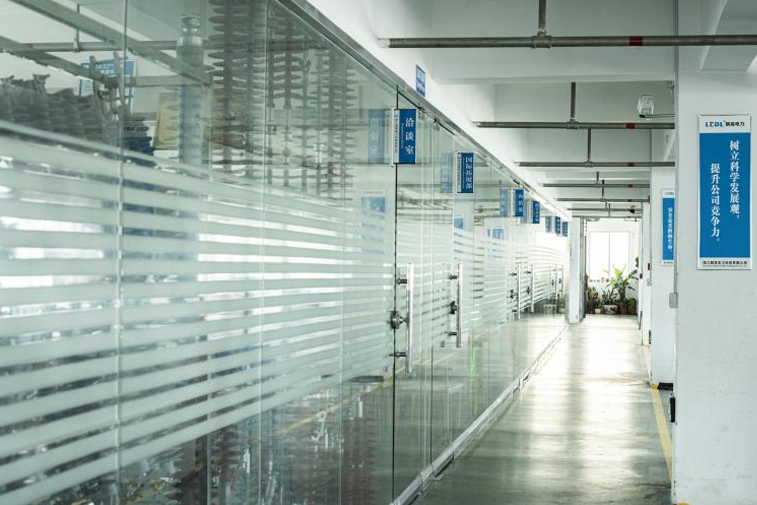

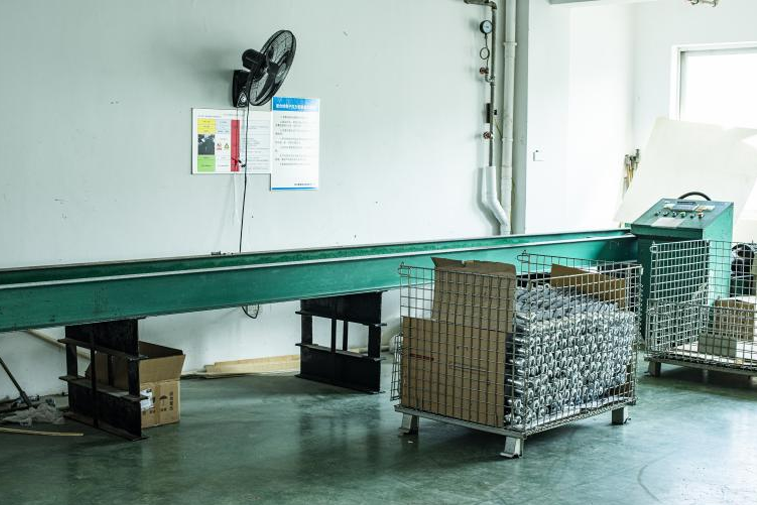

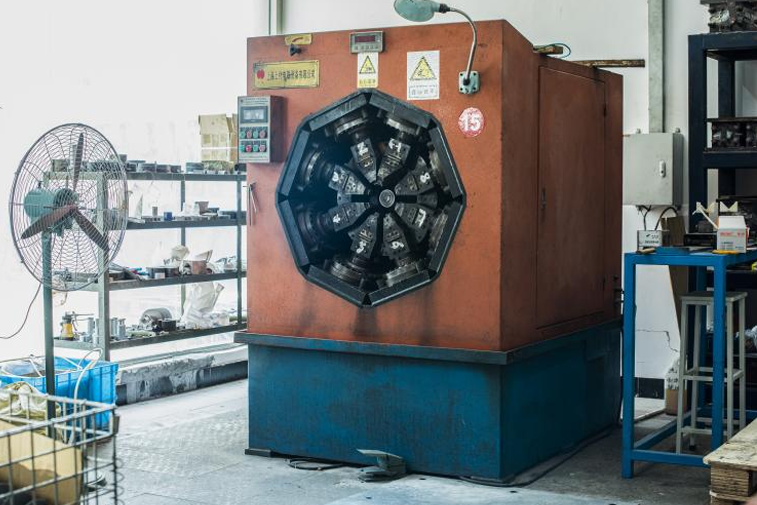

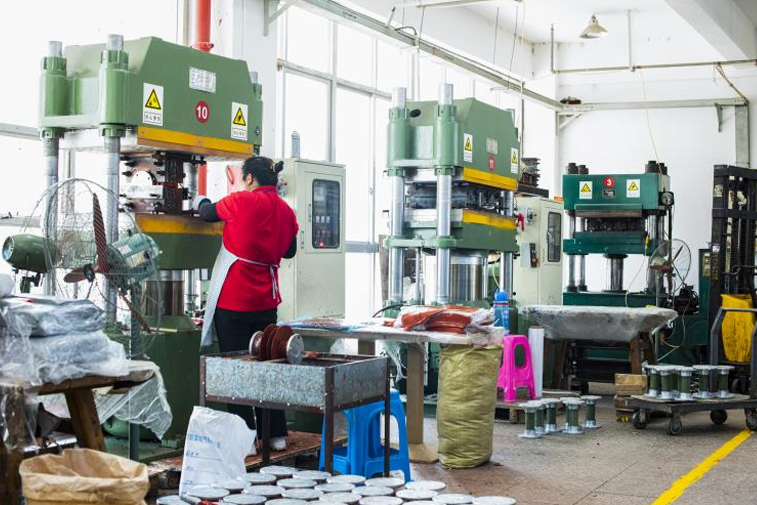

Visita de la empresa:
