Les opérateurs de réseau et les ingénieurs des services publics sont aujourd’hui confrontés à une pression croissante. Vous recherchez constamment des méthodes pour réduire les pertes en ligne. Vous devez également éviter le contournement superficiel dans les environnements très pollués. Par ailleurs, réduire les obstacles à l’installation reste une priorité quotidienne. Le passage de l’industrie des unités traditionnelles en porcelaine ou en verre aux alternatives en caoutchouc de silicone répond directement à ces défis. Toutefois, cette transition nécessite une compréhension claire des compromis matériels.
Ce qui fonctionne parfaitement dans un réseau rural vierge pourrait échouer dans une zone côtière de brouillard salin. Ce guide déconstruit les isolateurs composites modernes. Nous fournissons aux équipes d’approvisionnement et d’ingénierie un cadre fondé sur des preuves. Vous apprendrez à évaluer les structures physiques et à vérifier les allégations de performances des fabricants. En fin de compte, vous comprendrez les véritables réalités de mise en œuvre avant de déployer ces actifs de réseau critiques.
Efficacité structurelle : un isolant composite à noyau combine un noyau FRP (plastique renforcé de fibre de verre) pour une résistance à la traction avec un boîtier en caoutchouc de silicone pour résister aux intempéries, réduisant ainsi le poids jusqu'à 90 % par rapport à la porcelaine.
Performance de contamination : l'hydrophobicité inhérente empêche la formation continue d'eau, réduisant ainsi considérablement le risque d'embrasement humide dans les zones fortement polluées ou côtières.
Application stratégique : bien que très efficaces pour minimiser les chutes de tension et réduire les charges utiles des tours, les acheteurs doivent évaluer les risques de vieillissement à long terme et vérifier la conformité aux tests CEI avant un déploiement de masse.
Variations du facteur de forme : le choix entre un isolateur de suspension composite (charge verticale) et un isolant de tension polymère (charge horizontale/déformation) dicte la configuration matérielle et le placement de la tour.

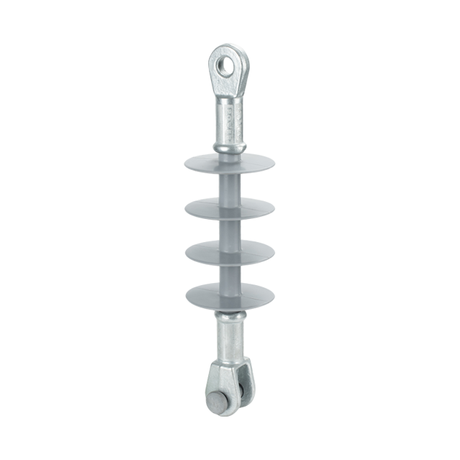

Comprendre l'anatomie d'une unité composite évite des erreurs d'approvisionnement coûteuses. Les ingénieurs doivent regarder au-delà de l’esthétique des surfaces. Vous devez examiner les matériaux sous-jacents. Une unité fiable repose entièrement sur trois composants intégrés. Chaque composant présente des points de défaillance et des indicateurs de qualité uniques.
Noyau FRP (résine époxy et fibre de verre)
Le noyau en plastique renforcé de fibre de verre (FRP) agit comme l'épine dorsale mécanique. Les fabricants regroupent les fibres de verre unidirectionnelles et les lient à l'aide de résine époxy. Ce noyau supporte toutes les tensions mécaniques. Cependant, il reste très vulnérable aux agressions environnementales. La pénétration de l’humidité peut entraîner une fracture fragile catastrophique. La décharge corona peut également générer de l'acide nitrique à proximité des raccords. Cet acide attaque activement les fibres de verre. Les équipes d'approvisionnement doivent demander des noyaux en verre ECR (sans bore) pour maximiser la résistance aux acides.
Boîtier en caoutchouc de silicone (gaine et hangars)
Le boîtier externe protège le noyau interne. Il présente une conception aérodynamique pour maximiser la ligne de fuite. Ce chemin de surface étendu empêche les courants électriques de se former à travers l’unité. Les évaluations de qualité dépendent fortement du suivi et de la résistance à l'érosion. Le caoutchouc de silicone HTV (vulcanisé à haute température) de haute qualité fonctionne le mieux ici. Il résiste activement à la dégradation causée par une exposition continue aux UV et au stress électrique.
Raccords d'extrémité métalliques
Les raccords relient le noyau FRP au matériel de la tour de transmission. Les fabricants fixent généralement ces extrémités métalliques à l’aide d’une technologie avancée de sertissage radial. Un sertissage correct nécessite une force précise. Un sertissage excessif écrase les fibres de verre. Le sous-sertissage permet à la tige de glisser sous de fortes contraintes mécaniques. Les fabricants de premier plan utilisent des tests d'émission acoustique pendant le processus de sertissage. Ces capteurs acoustiques détectent instantanément les ruptures microscopiques des fibres. Ce test garantit une intégrité de sertissage maximale sans endommager le noyau.
Les caractéristiques physiques n’ont pas d’importance à moins qu’elles ne se traduisent par des résultats mesurables au niveau de la grille. Les équipes des services publics déploient des unités polymères principalement pour réduire les chutes de puissance et rationaliser les cycles de maintenance. Examinons les principaux indicateurs de performance qui déterminent ces résultats.
Le caoutchouc de silicone possède une capacité inhérente à repousser l’eau. Nous appelons cela l’hydrophobie. Les silicones à faible poids moléculaire (LMW) migrent constamment du matériau en vrac vers la surface externe. Lorsque l’humidité atteint les hangars, cette couche chimique brise l’eau en gouttelettes isolées. Il empêche la formation de films d’eau conducteurs continus.
Ce mécanisme réduit considérablement les risques de contournement humide. Même dans les zones très polluées et couvertes de poussières industrielles, les silicones LMW encapsulent la saleté. La surface retrouve dynamiquement ses propriétés hydrofuges au fil du temps.
Les unités en polymère pèsent jusqu'à 90 % de moins que les cordes en porcelaine équivalentes. Cette réduction de poids extrême change complètement la logistique. Les équipes bénéficient d’une manipulation plus facile lors de l’installation. La casse pendant le transport tombe à un niveau proche de zéro. De plus, des charges utiles plus légères permettent aux ingénieurs de concevoir des pylônes de transmission plus légers et plus rentables.
Les unités traditionnelles en céramique et en verre se brisent facilement lors d'un impact. Les pierres ou les coups de feu détruisent régulièrement les éléments du réseau rural. Les matériaux polymères ne se brisent pas. Un impact direct peut déchirer une coque en silicone, mais il compromet rarement le noyau interne. La ligne reste opérationnelle, permettant aux équipes de maintenance de planifier les remplacements de manière proactive.
Mesure de performances |
Composite (Silicone/PRF) |
Traditionnel (Porcelaine/Verre) |
|---|---|---|
Profil de poids |
Extrêmement léger (jusqu'à 90 % plus léger) |
Extrêmement lourd (nécessite un équipement de levage lourd) |
Hydrophobie |
Excellent (silicones LMW auto-récupérants) |
Mauvais (forme des films d’eau continus) |
Résistance aux chocs |
Élevé (perforation/déchirure, mais incassable) |
Faible (fragile, se brise entièrement à l'impact) |
Besoins d'entretien |
Faible (autonettoyant sous la pluie) |
Élevé (nécessite un lavage manuel périodique) |
Le placement de la grille dicte votre configuration matérielle. Vous ne pouvez pas utiliser les composants de manière interchangeable. Comprendre les directions des charges mécaniques garantit une architecture de ligne sûre et fiable.

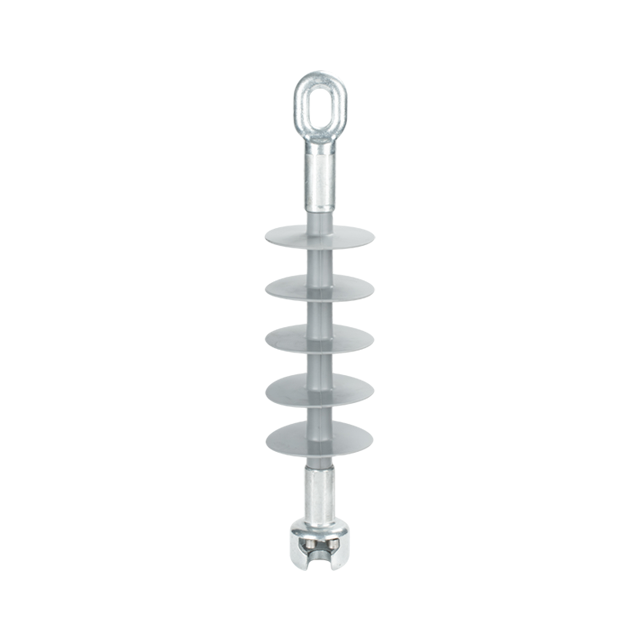

Les ingénieurs déploient un isolateur de suspension composite verticalement. Cette unité est suspendue directement vers le bas à partir de la traverse de la tour de transmission. Il supporte le poids vertical du conducteur sur des trajets en ligne droite. Étant donné que la contrainte principale consiste à maintenir le câble en place, les exigences mécaniques diffèrent de celles des pylônes d'angle. Vous rencontrerez principalement ces unités le long de couloirs de transmission plats et linéaires. Leur construction longue et monobloc évite les chutes de tension souvent observées sur plusieurs joints de cloche en porcelaine.

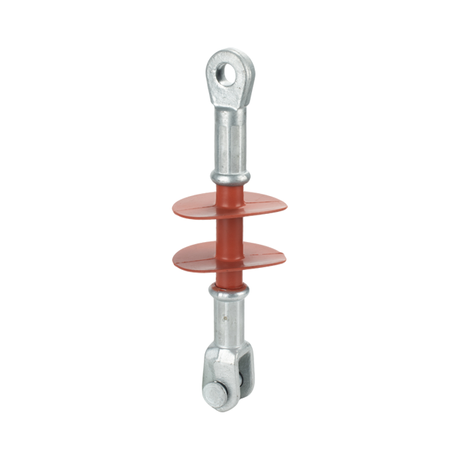

À l'inverse, les dispositions en grille nécessitent un isolateur de tension polymère là où la ligne se termine ou tourne brusquement. Les équipes installent ces unités horizontalement ou à des angles abrupts. Ils résistent à la traction élevée des conducteurs dans les impasses, les angles vifs ou les travées de rivières lourdes.
Note d'évaluation : les acheteurs doivent spécifier des valeurs de charge mécanique spécifiée (SML) nettement plus élevées pour les applications de tension. La contrainte horizontale agit en continu sur le noyau FRP. Toute faiblesse dans les raccords d'extrémité sertis entraînera une rupture de la ligne dans des scénarios de vent fort ou de charge de glace.
Où l’investissement dans des matériaux composites modernes génère-t-il les rendements les plus élevés ? Les opérateurs de réseaux intelligents déploient ces unités de manière stratégique pour résoudre des défis environnementaux et structurels spécifiques.
Zones côtières et à forte pollution : nous considérons qu'il s'agit du principal cas d'utilisation. Le brouillard salin, le smog industriel et la poussière agricole recouvrent rapidement les lignes aériennes. Les céramiques traditionnelles nécessitent un lavage constant pour éviter la formation d’arcs. Le caoutchouc de silicone utilise ses propriétés autonettoyantes. La pluie élimine facilement la saleté encapsulée, gardant la grille sécurisée sans intervention manuelle.
Lignes THT et UHV (très/ultra haute tension) : faire passer un réseau de 500 kV à 1 000 kV+ nécessite des lignes de fuite considérables. L’utilisation de cordes en porcelaine multi-cloches pour l’UHV crée des charges utiles excessivement lourdes. Les isolateurs composites présentent une longueur de tige unique évolutive. Ils supportent facilement des tensions ultra-élevées sans ajouter de poids dangereux aux tours.
Corridors urbains et compacts : l'espace reste une priorité dans les villes en croissance. Les entreprises de services publics utilisent des structures en polymère pour réduire la taille des fenêtres des tours. Étant donné que les unités composites résistent mieux aux contournements, les ingénieurs peuvent réduire l’emprise au sol en toute sécurité. Cette logique de conception compacte aide les services publics à se conformer aux lois strictes de zonage urbain.
Malgré leurs immenses avantages, les matériaux silicones présentent des risques opérationnels. Construire une grille fiable nécessite une diligence raisonnable rigoureuse. Vous devez aborder directement les limitations matérielles.
Le caoutchouc de silicone se dégrade au fil des décennies. Une exposition extrême aux UV détruit les chaînes polymères. La décharge corona continue génère également de l'ozone, qui attaque la surface en caoutchouc. Alors que les silicones LMW retrouvent leur hydrophobicité, un vieillissement sévère finit par épuiser cette capacité. Les hangars peuvent devenir crayeux, cassants ou décolorés. Vous devez surveiller de près le vieillissement des unités après quinze ans d’exposition environnementale intense.
La faune présente un risque opérationnel réel. Les oiseaux confondent parfois les abris en caoutchouc souple avec des matériaux de nidification. Il est également connu que les rongeurs rongent les brides en silicone. Bien que cela coupe rarement le noyau structurel, cela détruit la ligne de fuite. Les hangars endommagés favorisent l’accumulation d’eau, ce qui finit par entraîner un traçage électrique et une panne prématurée.
Les équipes d’approvisionnement doivent exiger une assurance qualité stricte. Vous devez présélectionner plusieurs tests standard non négociables. Les acheteurs doivent demander une vérification auprès de laboratoires indépendants réputés.
Conformité CEI 61109 : Cette norme régit les isolateurs composites de suspension et de tension pour les lignes aériennes CA. Il impose des paramètres de test mécaniques et électriques rigoureux.
Test de suivi et d'érosion de 1 000 heures : ce test prolongé soumet le boîtier en silicone à une contrainte électrique continue et à un brouillard salin. Cela garantit que le caoutchouc ne s’érodera pas prématurément dans les zones côtières.
Test d'onde à front raide : les laboratoires appliquent des impulsions rapides et à haute tension à l'unité. Ce test vérifie le joint interne crucial entre le noyau FRP et le boîtier en silicone. Si le joint échoue, la vague à front raide provoquera une perforation interne.
La transition vers des matériaux avancés garantit un réseau électrique plus fiable et plus résilient. Vous pouvez réduire considérablement les cycles de maintenance en tirant parti de l’hydrophobicité inhérente.
Logique de présélection : les isolants composites constituent clairement le choix optimal pour les environnements très polluants. Ils excellent également dans les applications sensibles au poids et à très haute tension. Cependant, le succès dépend entièrement du respect de normes de fabrication rigoureuses.
Vérifiez l'intégrité du noyau : confirmez toujours les techniques de sertissage du fabricant. Exigez des protocoles de test d’émission acoustique pour garantir la solidité du noyau.
Prochaines étapes : nous encourageons les acheteurs à demander des rapports de tests en laboratoire tiers. Recherchez des certifications indépendantes d'entités comme KEMA. Examinez les données opérationnelles à long terme des fabricants avant de vous engager dans des mises à niveau massives de l’infrastructure.
R : La principale différence réside dans la direction de la charge qu’ils supportent. Une unité de suspension supporte le poids vertical du conducteur. Les équipes l'accrochent directement. Une unité de contrainte (ou tension) supporte la traction horizontale du fil. Les équipes l'installent horizontalement dans des impasses ou des angles vifs.
R : Une unité composite de haute qualité dure généralement de 15 à 25 ans sur le terrain. La durée de vie dépend fortement de la gravité de l'environnement. Une exposition élevée aux UV, une décharge corona continue et une pollution côtière extrême peuvent accélérer la dégradation du silicone. Évitez que les fabricants fassent des allégations exagérées de « durée de vie ».
R : Non, ils ne nécessitent généralement pas de nettoyage manuel. Le caoutchouc de silicone présente une surface hydrophobe. Il repousse activement l'eau et encapsule la saleté. Lorsqu’il pleut, des gouttelettes d’eau roulent, éliminant la contamination de la surface. Cette nature autonettoyante élimine les routines de lavage coûteuses requises par les unités traditionnelles en porcelaine.
