Los operadores de redes y los ingenieros de servicios públicos se enfrentan hoy en día a una presión cada vez mayor. Busca constantemente métodos para reducir las pérdidas de línea. También debe evitar la descarga eléctrica en la superficie en ambientes severamente contaminados. Además, reducir los obstáculos de instalación sigue siendo una prioridad diaria. El cambio de la industria de unidades tradicionales de porcelana o vidrio a alternativas de caucho de silicona responde directamente a estos desafíos. Sin embargo, esta transición requiere una comprensión clara de las compensaciones materiales.
Lo que funciona perfectamente en una red rural prístina podría fallar en una zona costera de niebla salina. Esta guía deconstruye los aisladores compuestos modernos. Proporcionamos a los equipos de adquisiciones e ingeniería un marco basado en evidencia. Aprenderá cómo evaluar estructuras físicas y verificar las afirmaciones de rendimiento del fabricante. En última instancia, comprenderá las verdaderas realidades de la implementación antes de implementar estos activos críticos de la red.

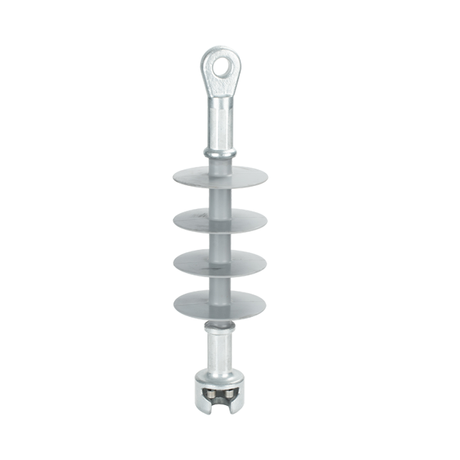

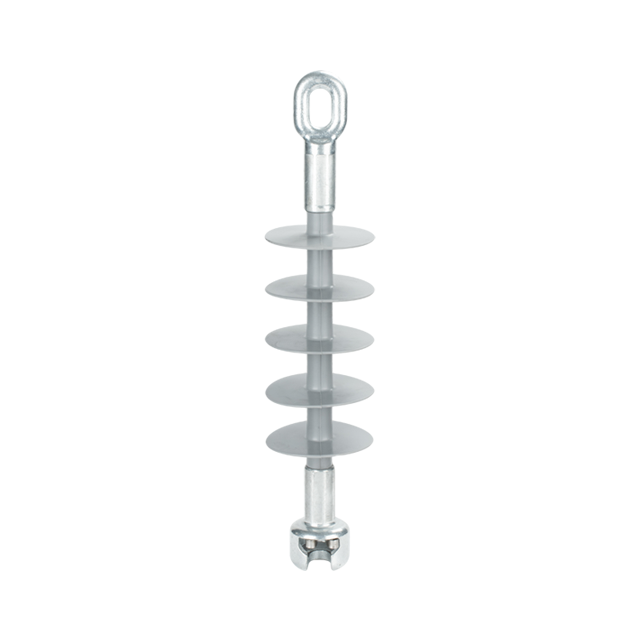

Eficiencia estructural: un aislador de núcleo compuesto combina un núcleo de FRP (plástico reforzado con fibra de vidrio) para resistencia a la tracción con una carcasa de caucho de silicona para resistir la intemperie, lo que reduce el peso hasta en un 90 % en comparación con la porcelana.
Rendimiento contra la contaminación: La hidrofobicidad inherente evita la formación continua de agua, lo que reduce significativamente el riesgo de descargas repentinas de humedad en zonas costeras o con mucha contaminación.
Aplicación estratégica: si bien es muy eficaz para minimizar las caídas de voltaje y reducir las cargas útiles de las torres, los compradores deben evaluar los riesgos de envejecimiento a largo plazo y verificar el cumplimiento de las pruebas IEC antes de la implementación masiva.
Variaciones del factor de forma: La selección entre un aislador de suspensión compuesto (carga vertical) y un aislador de tensión de polímero (carga horizontal/de tensión) dicta la configuración del hardware y la ubicación de la torre.
Comprender la anatomía de una unidad compuesta evita costosos errores de adquisición. Los ingenieros deben mirar más allá de la estética de las superficies. Es necesario examinar los materiales subyacentes. Una unidad confiable se basa completamente en tres componentes integrados. Cada componente presenta puntos de falla e indicadores de calidad únicos.
Núcleo de FRP (resina epoxi y fibra de vidrio)
El núcleo de plástico reforzado con fibra de vidrio (FRP) actúa como columna vertebral mecánica. Los fabricantes agrupan fibras de vidrio unidireccionales y las unen con resina epoxi. Este núcleo soporta toda la tensión mecánica. Sin embargo, sigue siendo muy vulnerable al ingreso ambiental. La penetración de humedad puede provocar una fractura frágil catastrófica. La descarga en corona también puede generar ácido nítrico cerca de los accesorios. Este ácido ataca activamente las fibras de vidrio. Los equipos de adquisiciones deben solicitar núcleos de vidrio ECR (sin boro) para maximizar la resistencia a los ácidos.
Carcasa de caucho de silicona (funda y cobertizos)
La carcasa externa protege el núcleo interno. Cuenta con un diseño de cobertizo aerodinámico para maximizar la distancia de fuga. Esta vía de superficie extendida evita que las corrientes eléctricas formen arcos a través de la unidad. Las evaluaciones de calidad dependen en gran medida del rastreo y la resistencia a la erosión. El caucho de silicona HTV (vulcanizado a alta temperatura) de alta calidad funciona mejor aquí. Resiste activamente la degradación causada por la exposición continua a los rayos UV y el estrés eléctrico.
Accesorios de extremo metálico
Los accesorios conectan el núcleo de FRP al hardware de la torre de transmisión. Los fabricantes suelen fijar estos extremos metálicos utilizando tecnología avanzada de engarzado radial. Un engarzado adecuado requiere una fuerza precisa. El prensado excesivo aplasta las fibras de vidrio. El engarzado insuficiente permite que la varilla se deslice bajo cargas mecánicas pesadas. Los fabricantes de primer nivel utilizan pruebas de emisiones acústicas durante el proceso de engarzado. Estos sensores acústicos detectan instantáneamente roturas microscópicas de fibras. Esta prueba garantiza la máxima integridad del engarce sin causar daños al núcleo.
Las características físicas significan poco a menos que se traduzcan en resultados mensurables a nivel de cuadrícula. Los equipos de servicios públicos implementan unidades de polímero principalmente para reducir la caída de energía y agilizar los ciclos de mantenimiento. Examinemos las métricas de desempeño centrales que impulsan estos resultados.
El caucho de silicona posee una capacidad inherente para repeler el agua. A esto lo llamamos hidrofobicidad. Las siliconas de bajo peso molecular (LMW) migran constantemente desde el material a granel a la superficie exterior. Cuando la humedad llega a los cobertizos, esta capa química rompe el agua en gotas aisladas. Evita la formación de películas de agua conductoras continuas.
Este mecanismo reduce drásticamente los riesgos de descargas eléctricas húmedas. Incluso en zonas muy contaminadas y cubiertas de polvo industrial, las siliconas LMW encapsulan la suciedad. La superficie recupera dinámicamente sus propiedades hidrófugas con el tiempo.
Las unidades de polímero pesan hasta un 90 % menos que las cuerdas de porcelana equivalentes. Esta reducción extrema de peso cambia por completo la logística. Los equipos experimentan un manejo más fácil durante la instalación. Las roturas durante el transporte se reducen a casi cero. Además, las cargas útiles más ligeras permiten a los ingenieros diseñar torres de transmisión más ligeras y rentables.
Las unidades tradicionales de cerámica y vidrio se rompen fácilmente con el impacto. Las piedras o los disparos destruyen habitualmente los componentes de la red rural. Los materiales poliméricos no se rompen. Un impacto directo podría romper una cubierta de silicona, pero rara vez compromete el núcleo interno. La línea permanece operativa, lo que permite a los equipos de mantenimiento programar reemplazos de manera proactiva.
Métrica de rendimiento |
Compuesto (silicona/FRP) |
Tradicional (Porcelana/Vidrio) |
|---|---|---|
Perfil de peso |
Extremadamente ligero (hasta un 90 % más ligero) |
Extremadamente pesado (requiere equipo de elevación pesado) |
hidrofobicidad |
Excelente (siliconas LMW autorrecuperables) |
Pobre (forma películas de agua continuas) |
Resistencia al impacto |
Alto (perforación/desgarro, pero no destrozado) |
Bajo (frágil, se rompe por completo con el impacto) |
Necesidades de mantenimiento |
Bajo (autolimpieza bajo lluvia) |
Alto (requiere lavado manual periódico) |
La ubicación de la red dicta la configuración de su hardware. No se pueden utilizar componentes indistintamente. Comprender las direcciones de carga mecánica garantiza una arquitectura de línea segura y confiable.

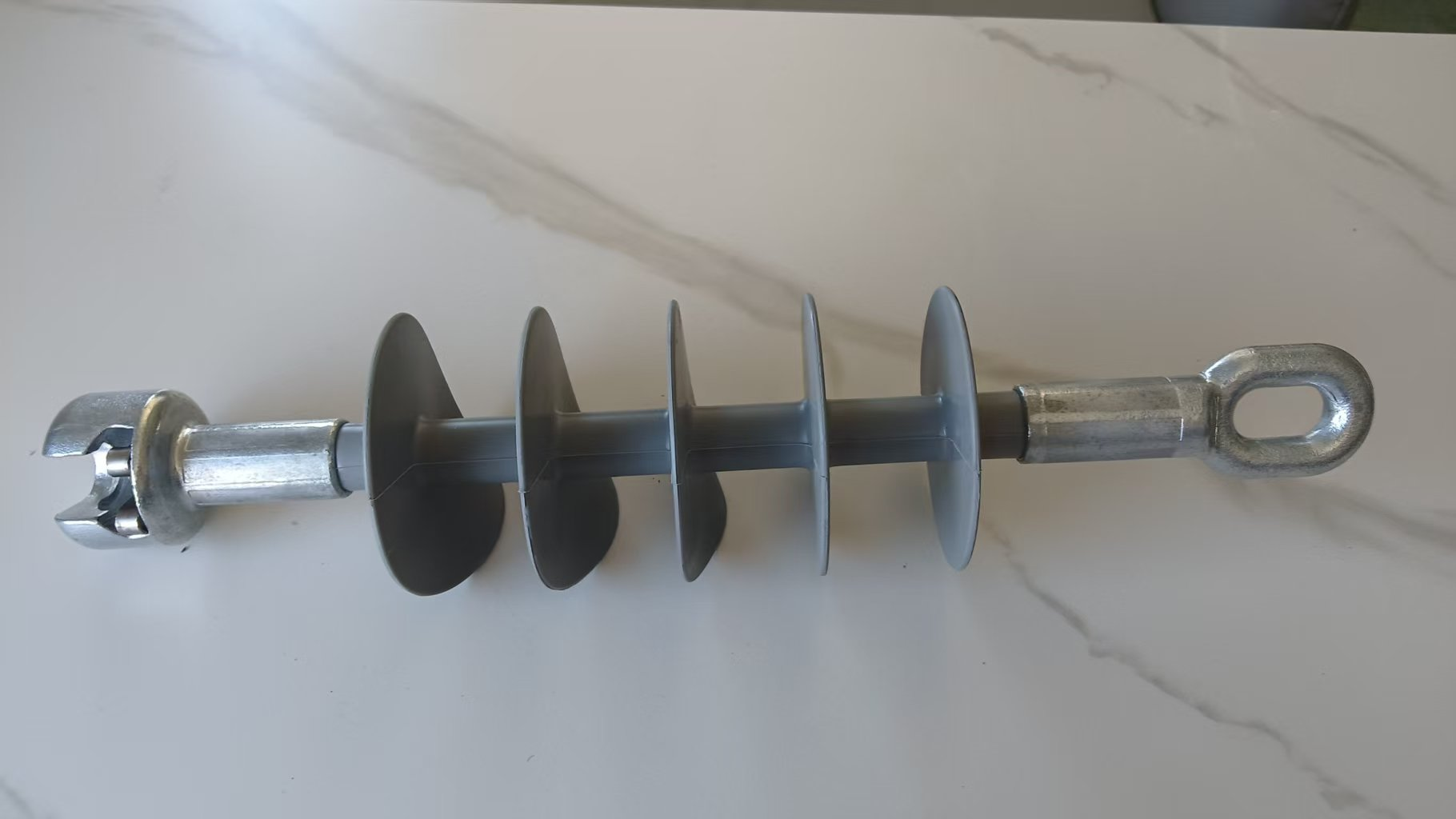

Los ingenieros implementan un aislador de suspensión compuesto verticalmente. Esta unidad cuelga directamente hacia abajo del brazo transversal de la torre de transmisión. Lleva el peso vertical del conductor en recorridos en línea recta. Debido a que la tensión principal implica sostener el cable en alto, las demandas mecánicas difieren de las de las torres en ángulo. Encontrará estas unidades principalmente a lo largo de corredores de transmisión lineales y planos. Su construcción larga de una sola pieza evita las caídas de voltaje que a menudo se observan en múltiples uniones de campana de porcelana.
Por el contrario, los diseños de cuadrícula requieren una Aislador de tensión de polímero donde la línea termina o gira bruscamente. Los equipos instalan estas unidades horizontalmente o en ángulos pronunciados. Resisten la alta tracción de los conductores en callejones sin salida, esquinas afiladas o tramos de ríos pesados.
Nota de evaluación: Los compradores deben especificar clasificaciones de carga mecánica especificada (SML) significativamente más altas para aplicaciones de tensión. La tensión horizontal actúa continuamente sobre el núcleo de FRP. Cualquier debilidad en los accesorios de los extremos engarzados provocará fallas en la línea en escenarios de mucho viento o carga de hielo.
¿Dónde la inversión en materiales compuestos modernos produce los mayores rendimientos? Los operadores de redes inteligentes implementan estas unidades estratégicamente para resolver desafíos ambientales y estructurales específicos.
Zonas costeras y de alta contaminación: Consideramos que este es el caso de uso principal. La niebla salina, el smog industrial y el polvo agrícola cubren rápidamente las líneas aéreas. La cerámica tradicional requiere un lavado constante para evitar la formación de arcos. El caucho de silicona aprovecha sus propiedades de autolimpieza. La lluvia elimina fácilmente la suciedad encapsulada, manteniendo la rejilla segura sin intervención manual.
Líneas EHV y UHV (voltaje extra/ultra alto): escalar una red de 500 kV a más de 1000 kV exige distancias de fuga enormes. El uso de cuerdas de porcelana de múltiples campanas para UHV genera cargas útiles excesivamente pesadas. Los aisladores compuestos presentan una longitud de varilla única escalable. Soportan fácilmente voltajes ultra altos sin agregar peso peligroso a las torres.
Corredores urbanos y compactos: el espacio sigue siendo una prima en las ciudades en crecimiento. Las empresas de servicios públicos utilizan estructuras poliméricas para reducir el tamaño de las ventanas de las torres. Debido a que las unidades compuestas resisten mejor las descargas eléctricas, los ingenieros pueden reducir la huella del derecho de vía de manera segura. Esta lógica de diseño compacto ayuda a las empresas de servicios públicos a navegar por las estrictas leyes de zonificación urbana.
A pesar de sus inmensos beneficios, los materiales de silicona presentan riesgos operativos. Construir una red confiable requiere una debida diligencia rigurosa. Debe abordar las limitaciones materiales directamente.
El caucho de silicona se degrada con el paso de las décadas. La exposición extrema a los rayos UV rompe las cadenas de polímeros. La descarga continua de corona también genera ozono, que ataca la superficie del caucho. Si bien las siliconas LMW recuperan su hidrofobicidad, el envejecimiento severo acaba agotando esta capacidad. Los cobertizos pueden volverse calcáreos, quebradizos o decolorados. Debe controlar de cerca las unidades envejecidas después de quince años de intensa exposición ambiental.
La vida silvestre plantea un riesgo operativo en el mundo real. En ocasiones, los pájaros confunden los cobertizos de goma blanda con materiales para anidar. También se sabe que los roedores roen las bridas de silicona. Si bien esto rara vez corta el núcleo estructural, destruye la distancia de fuga. Los cobertizos dañados propician la acumulación de agua, lo que eventualmente conduce a un seguimiento eléctrico y fallas prematuras.
Los equipos de adquisiciones deben exigir una estricta garantía de calidad. Debe seleccionar varias pruebas estándar no negociables. Los compradores deben solicitar verificación a laboratorios independientes de buena reputación.
Cumplimiento de IEC 61109: esta norma rige los aisladores compuestos de suspensión y tensión para líneas aéreas de CA. Exige parámetros de prueba mecánicos y eléctricos rigurosos.
Prueba de erosión y seguimiento de 1000 horas: esta prueba prolongada somete la carcasa de silicona a tensión eléctrica continua y niebla salina. Garantiza que el caucho no se erosione prematuramente en las zonas costeras.
Prueba de onda de frente pronunciado: los laboratorios aplican impulsos rápidos de alto voltaje a la unidad. Esta prueba verifica el sello interno crucial entre el núcleo de FRP y la carcasa de silicona. Si el sello falla, la onda de frente pronunciado provocará una perforación interna.
La transición a materiales avanzados garantiza una red eléctrica más confiable y resistente. Puede reducir drásticamente los ciclos de mantenimiento aprovechando la hidrofobicidad inherente.
Lógica de preselección: Los aisladores compuestos claramente representan la opción óptima para entornos altamente contaminantes. También destacan en aplicaciones sensibles al peso y de voltaje extra alto. Sin embargo, el éxito depende enteramente del cumplimiento de rigurosos estándares de fabricación.
Verifique la integridad del núcleo: confirme siempre las técnicas de engarzado del fabricante. Exigir protocolos de prueba de emisiones acústicas para garantizar la resistencia del núcleo.
Próximos pasos: animamos a los compradores a solicitar informes de pruebas de laboratorio de terceros. Busque certificaciones independientes de entidades como KEMA. Revise los datos operativos a largo plazo de los fabricantes antes de comprometerse con actualizaciones masivas de la infraestructura.
R: La principal diferencia radica en la dirección de carga que soportan. Una unidad de suspensión soporta el peso vertical del conductor. Los equipos lo cuelgan hacia abajo. Una unidad de deformación (o tensión) soporta la tracción horizontal del cable. Los equipos lo instalan horizontalmente en callejones sin salida o esquinas cerradas.
R: Una unidad compuesta de alta calidad suele durar entre 15 y 25 años en el campo. La esperanza de vida depende en gran medida de la severidad ambiental. La alta exposición a los rayos UV, la descarga continua de corona y la contaminación costera extrema pueden acelerar la degradación de la silicona. Evite que los fabricantes hagan afirmaciones exageradas sobre la 'vida útil'.
R: No, generalmente no requieren limpieza manual. El caucho de silicona presenta una superficie hidrofóbica. Repele activamente el agua y encapsula la suciedad. Cuando llueve, las gotas de agua caen y eliminan la contaminación de la superficie. Esta naturaleza autolimpiante elimina las costosas rutinas de lavado que requieren las unidades de porcelana tradicionales.
