La conception des infrastructures de transport et de distribution comporte des enjeux incroyables. Une seule défaillance matérielle déclenche souvent des temps d’arrêt catastrophiques et de graves risques pour la sécurité. Les gestionnaires de réseau ne peuvent pas se permettre des liaisons faibles dans leurs lignes aériennes. Les conditions météorologiques extrêmes, la pollution et les contraintes mécaniques mettent constamment à l’épreuve ces composants critiques. La conception d'une grille résiliente nécessite une ingénierie précise et une compréhension approfondie des limites des matériaux.
Pendant de nombreuses décennies, la porcelaine a été le choix par défaut pour l’isolation des grilles. Il a jeté les bases de nos réseaux électriques modernes. Aujourd'hui, le L'isolant composite domine la plupart des nouvelles installations et des rénovations de réseau dans le monde. Cependant, il ne s’agit pas d’une solution miracle universelle pour tous les environnements. Différents climats exigent des propriétés matérielles différentes. Les ingénieurs doivent soigneusement peser les forces et les faiblesses de chaque option.
Cet article fournit une évaluation technique stricte des deux matériaux. Vous découvrirez comment adapter le bon isolant à des environnements de réseau spécifiques. Nous explorerons la manipulation mécanique, la résistance à la pollution et les modes de défaillance uniques. En comprenant ces dimensions techniques, vous pouvez garantir la fiabilité du réseau à long terme et éviter les pannes inattendues.
Poids et logistique : les isolateurs composites pèsent 70 à 90 % de moins que la porcelaine, ce qui réduit considérablement la main d'œuvre d'installation, les coûts de transport et la charge structurelle de la tour.
Résistance à la pollution : L’hydrophobicité naturelle du caoutchouc de silicone rend les composites supérieurs dans les zones côtières ou industrielles lourdes, éliminant ainsi le besoin de lavages périodiques.
Profils de défaillance : la porcelaine échoue de manière visible (éclatement/perforation), tandis que les composites échouent souvent de manière invisible (fracture fragile/suivi du noyau), nécessitant différents protocoles d'inspection (UV/IR).
Coût du cycle de vie (TCO) : les composites offrent des coûts initiaux et de maintenance inférieurs, mais la porcelaine de haute qualité conserve toujours l'avantage en termes de longévité éprouvée sur plusieurs générations (plus de 50 ans).
Comprendre la chimie fondamentale et la construction physique de ces isolants est crucial. Les différences structurelles dictent directement leur comportement sous contrainte électrique. Examinons les matériaux de base et les processus de fabrication.
La porcelaine représente la norme traditionnelle en matière d’isolation électrique. Les fabricants mélangent l’alumine, la silice et l’argile pour obtenir un mélange très uniforme. Ils extrudent ce mélange, le façonnent selon le profil de foule souhaité et le cuisent dans des fours à des températures supérieures à 1 300 °C. Cette chaleur intense crée un corps céramique dense et non poreux.
Après le processus de cuisson, les usines appliquent un vernis spécialisé sur la surface en céramique. Cet émail améliore la douceur de la surface et améliore la résistance mécanique. Enfin, les techniciens collent les raccords en fonte galvanisée ou en acier forgé directement sur le corps en céramique. Cette architecture offre une immense rigidité. Il offre une excellente résistance aux charges de compression. Les services publics font confiance à la porcelaine car elle possède une expérience éprouvée depuis un siècle dans divers climats.

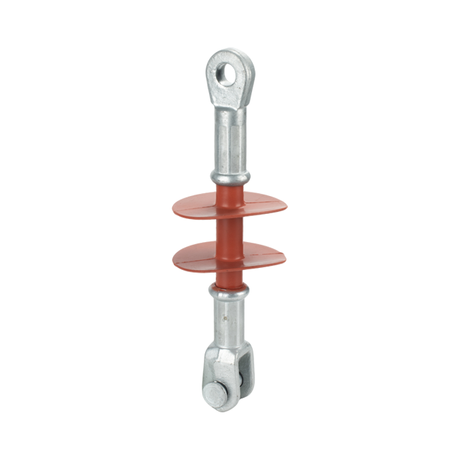

Les conceptions composites modernes adoptent une approche technique complètement différente. Ils séparent la fonction de support mécanique de la fonction de blindage électrique. Le noyau est constitué de plastique renforcé de fibre de verre (FRP). Cette tige pultrudée offre une résistance à la traction exceptionnelle. Il gère l’immense attraction physique des conducteurs lourds.
Les fabricants encapsulent ensuite ce noyau FRP dans un boîtier polymère. Ils utilisent généralement du caoutchouc de silicone vulcanisé à haute température (HTV). Ce caoutchouc forme les coupe-froid extérieurs. Il protège le noyau sensible en fibre de verre de l’humidité, de la lumière ultraviolette et du suivi électrique. Les embouts sont sertis mécaniquement sur la tige en fibre de verre sous une immense pression. Cette conception bi-matériau offre une flexibilité unique et une tolérance de charge dynamique.
Les deux types de matériaux s’adaptent aux rôles standard de transmission et de distribution. Vous les trouverez fabriqués dans des configurations de broches, de poteaux et de cordes. Cependant, les conceptions de grilles modernes exploitent fréquemment les résistances spécifiques des composites. Les composites excellent particulièrement lorsqu'ils sont déployés en tant que isolant de suspension composite ou un isolant de tension polymère . Ces rôles spécifiques nécessitent des rapports résistance/poids élevés. Le noyau en fibre de verre gère la tension des cordes sans effort, tandis que le caoutchouc léger empêche la surcharge de la tour.
Pour sélectionner le bon isolant, il faut évaluer comment il résistera au déploiement physique et à l'exposition environnementale. Les ingénieurs doivent aller au-delà des spécifications du catalogue. Ils doivent tenir compte des défis opérationnels du monde réel.
Le poids joue un rôle majeur dans la logistique de construction de lignes. La porcelaine est exceptionnellement lourde. Une grosse chaîne de transmission peut peser des centaines de kilogrammes. Ce poids extrême introduit de graves goulots d’étranglement logistiques. Les services publics doivent transporter la porcelaine dans de lourdes caisses en bois. Ils doivent déployer de grandes grues pour hisser les unités sur les tours. En terrain éloigné ou montagneux, le déplacement de la porcelaine nécessite des hélicoptères de transport lourds spécialisés.
De plus, la porcelaine est fragile. Une manipulation brutale pendant le transport provoque fréquemment des microfissures. Une unité en porcelaine tombée doit être immédiatement jetée.
Les composites résolvent complètement ces problèmes de logistique physique. Ils réduisent le poids unitaire de 70 à 90 pour cent. Les équipes de ligne peuvent facilement transporter ces unités à la main. Vous pouvez les emballer hermétiquement dans des caisses légères. Des équipements plus petits et plus abordables peuvent les mettre en place. Ils résistent aux chocs pendant le transport. Cette réduction de poids en cascade simplifie l’ensemble du flux de travail d’installation.
La pollution provoque des pannes majeures du réseau. Les contaminants atmosphériques comme le sel côtier, le soufre industriel ou la poussière du désert se déposent sur la surface de l'isolant. Lorsqu’une pluie légère ou un brouillard matinal introduit de l’humidité, cette couche de pollution devient hautement conductrice. Un film d’eau continu se forme à la surface. Ce film permet aux courants de fuite de circuler, provoquant finalement un contournement électrique massif.
Le caoutchouc de silicone présente une hydrophobie naturelle. Il repousse activement l'eau. Au lieu de former un film conducteur continu, l’eau perle en gouttelettes isolées et non conductrices. Cette réaction physique empêche les courants de fuite de traverser la surface.
Plus important encore, le caoutchouc de silicone démontre un « transfert d'hydrophobie ». Les siloxanes de faible poids moléculaire (LMW) migrent constamment de l'intérieur du caoutchouc vers la surface extérieure. Ils encapsulent les particules de saleté et de sel, rendant la couche de pollution elle-même hydrophobe. Ce processus chimique d’auto-guérison empêche les contournements éclairs dans les environnements extrêmes.
La porcelaine n'a pas cette propriété. Il est complètement hydrophile. L'eau coule facilement sur sa surface. Pour éviter les flashovers dans les zones polluées, les services publics doivent laver régulièrement les unités en porcelaine à l'aide de camions spécialisés. Alternativement, ils doivent appliquer manuellement des revêtements de silicone de vulcanisation à température ambiante (RTV). Les deux stratégies d’atténuation nécessitent un travail continu important.
Les lignes aériennes subissent des forces physiques violentes. Les vents violents, l’accumulation de glace et le galop des conducteurs créent de graves charges dynamiques. La porcelaine est rigide. Il gère parfaitement la compression statique. Cependant, il est confronté à des chocs dynamiques soudains et violents. Des forces de flexion extrêmes peuvent casser le corps en céramique.
À l’inverse, une unité polymère fléchit sous l’effet d’une contrainte. Il absorbe les charges de choc dynamiques de manière transparente. Le noyau en fibre de verre se plie sans se fracturer, préservant ainsi l'intégrité de la ligne.
Le vandalisme affecte également certaines voies de transmission. Les chasseurs et les vandales tirent fréquemment sur les lignes aériennes. Lorsqu’une balle frappe un hangar en porcelaine, la céramique fragile se brise instantanément. L'ensemble de l'unité tombe en panne structurellement et électriquement. Lorsqu'une balle frappe une unité composite, elle passe généralement proprement à travers les enveloppes en caoutchouc souple. Le noyau reste généralement intact. La ligne reste opérationnelle, évitant ainsi une panne d'électricité localisée immédiate.
Porcelaine : Conservez toujours les unités dans la caisse d'origine de l'usine jusqu'à ce qu'elles arrivent à la base de la tour d'installation. Ne traînez jamais les unités sur le sol.
Composite : Ne soulevez pas l'appareil en déchirant ou en tirant sur les protections contre les intempéries. Fixez toujours le dispositif de levage directement aux embouts métalliques.
Aucun des deux matériaux n’est invincible. Ils échouent simplement différemment. Les ingénieurs de terrain doivent comprendre ces signatures de défaillance. Reconnaître les premiers signes de dégradation permet d’éviter un effondrement catastrophique du système.
Les défaillances de la porcelaine résultent généralement d’une contrainte mécanique ou d’une grave perforation électrique. Vous pouvez facilement repérer ces problèmes lors de patrouilles visuelles standard.
Croissance du ciment : Le ciment qui lie la quincaillerie métallique à la céramique peut absorber l’humidité pendant des décennies. Il s'étend progressivement. Ce décalage de dilatation thermique exerce une contrainte radiale massive sur la tête en céramique, provoquant finalement de profondes fissures radiales.
Perforation électrique : les surtensions de foudre à front abrupt peuvent dépasser la rigidité diélectrique de la paroi en céramique. Le courant traverse directement le matériau, détruisant l’intérieur de l’unité.
Corrosion des broches : dans les environnements pollués, les courants de fuite continus se concentrent au niveau de la broche métallique. Cela provoque une corrosion électrolytique, amincissant la broche jusqu'à ce qu'elle se brise sous le poids du conducteur.
La plupart des pannes de porcelaine se manifestent par des hangars brisés visibles ou du matériel séparé. Les caméras de drones et les patrouilles d’hélicoptères identifient facilement ces ruptures physiques.
Les défaillances composites posent un défi unique. Ils surviennent souvent en interne. Le caoutchouc extérieur peut paraître impeccable tandis que le noyau interne se désintègre.
Fracture fragile : Il s’agit du mode de défaillance le plus dangereux. Si l’humidité contourne le joint métallique de l’embout, elle pénètre dans l’âme en fibre de verre. La décharge électrique corona crée de l’acide nitrique localisé. Cet acide attaque la résine époxy qui maintient la fibre de verre ensemble. La tige se casse soudainement sans avertissement extérieur.
Suivi et érosion : une activité corona sévère et continue peut éroder physiquement le caoutchouc de silicone. Le caoutchouc se carbonise, laissant des traces conductrices sur la surface. Cela ruine les propriétés isolantes.
Dommages biologiques : Les oiseaux picorent fréquemment le caoutchouc de silicone souple. Les rongeurs rongent les hangars. Cela expose le noyau vulnérable en fibre de verre aux intempéries et à la pénétration de l'humidité.
Cette réalité oblige les services publics à modifier leurs méthodologies d’inspection. Les contrôles visuels ne parviennent pas à détecter la pourriture interne du noyau ou la dégradation précoce de la couronne. Les services publics doivent investir dans une technologie de diagnostic spécialisée.
Les inspecteurs utilisent désormais des caméras UV à store solaire (coroCAM) pour détecter les décharges corona invisibles se produisant à proximité des raccords d'extrémité. Ils déploient des caméras de thermographie infrarouge (IR) pour identifier les points chauds localisés causés par le suivi du courant interne. La maintenance moderne du réseau nécessite le déploiement avancé de capteurs plutôt qu’une simple observation visuelle.
S'appuyer uniquement sur des photographies visuelles de drones pour certifier l'état des lignes composites. Une unité polymère peut paraître physiquement parfaite devant la caméra tout en souffrant d’une grave attaque interne d’acide nitrique. Associez toujours les inspections visuelles à la numérisation UV et IR active.
La sélection du bon matériau nécessite de croiser les risques environnementaux et les résistances des matériaux. Les ingénieurs devraient éviter les mandats universels. Ils doivent évaluer chaque projet de manière indépendante. Le cadre suivant clarifie le processus de prise de décision.
Environnement de déploiement |
Matériel recommandé |
Justification technique principale |
|---|---|---|
Zones côtières et de brouillard salin |
Composite |
L'hydrophobie empêche les flashovers induits par le sel. |
Zones à fort vandalisme |
Composite |
Le caoutchouc absorbe les impacts balistiques sans se briser. |
Appareillage lourd de sous-station |
Porcelaine |
La céramique offre une rigidité absolue pour la commutation mécanique. |
Fortes populations aviaires |
Porcelaine |
Le vernis dur empêche les dommages causés par les picages et l'intrusion des nids. |
Largages d'hélicoptères en montagne |
Composite |
Le profil ultra léger permet un transport aérien plus petit. |
Vous devez spécifier des structures polymères modernes lorsque l’environnement menace activement la stabilité de la ligne. Les zones à forte pollution représentent le cas d’utilisation le plus important. Le brouillard salin côtier, les émissions industrielles sévères et les violentes tempêtes de poussière du désert submergent rapidement les émaux céramiques standards. La nature autonettoyante du caoutchouc de silicone dicte son utilisation ici.
Les terrains éloignés exigent également ce matériau. Si vous devez construire des lignes à travers des montagnes escarpées ou des marécages profonds, le transport lourd devient impossible. La nature légère des unités polymères permet aux équipes de construire des lignes en utilisant du travail manuel et des véhicules légers.
Enfin, utilisez des composites lors de la mise à niveau des tensions de ligne existantes. Si vous avez besoin d’augmenter la capacité de votre ligne mais que vous n’avez pas les moyens de remplacer les pylônes de transmission existants, le poids compte. Le remplacement de cordes en céramique lourdes par des cordes en polymère léger libère une capacité de charge structurelle critique. Vous pouvez ensuite enfiler des conducteurs plus lourds et de grande capacité sur les mêmes pylônes existants.
Malgré les progrès modernes, les céramiques traditionnelles restent supérieures dans plusieurs applications cruciales. Les environnements soumis à de fortes interférences aviaires ou rongeurs nécessitent des céramiques dures. Les corbeaux et les cacatoès peuvent déchirer un hangar en silicone en quelques jours. La porcelaine ignore complètement les attaques biologiques.
Les environnements de sous-stations favorisent également la céramique. Les sectionneurs et les jeux de barres lourds nécessitent une rigidité mécanique absolue. Ils ne doivent pas fléchir lors des opérations de commutation à fort ampérage. Les unités de poteaux en porcelaine fournissent un support physique inflexible à ces composants mécaniques massifs.
Enfin, des cadres réglementaires extrêmement conservateurs imposent souvent la céramique. Certains gestionnaires de réseau exigent des garanties strictes de durée de vie de 50 ans. Même si les polymères modernes de haute qualité fonctionnent brillamment, ils ne disposent pas des données de terrain multigénérationnelles et réelles que possèdent les céramiques. Lorsque les mandats donnent strictement la priorité à une longévité éprouvée d’un demi-siècle, les ingénieurs optent par défaut pour la porcelaine.
Le « meilleur » choix dépend strictement de votre environnement d’application. Aucun des deux matériaux ne résout tous les problèmes de grille. Un mauvais choix entraîne une défaillance précoce, des risques pour la sécurité et une instabilité du réseau. Vous devez analyser votre réalité opérationnelle spécifique avant de rédiger un cahier des charges d’approvisionnement.
Les composites représentent la norme moderne pour les lignes aériennes. Leur efficacité opérationnelle, leur résistance à la pollution et leur rapidité d’installation les rendent incroyablement attractifs. Cependant, la porcelaine reste un choix patrimonial très viable. Il continue de dominer les rôles des sous-stations mécaniques et les environnements souffrant de graves interférences biologiques.
Agissez avant votre prochaine mise à niveau de ligne. Consultez les dernières spécifications techniques de la norme CEI pour votre région. Demandez une évaluation localisée des risques environnementaux pour cartographier les profils de pollution spécifiques et les menaces liées à la faune. Enfin, consultez un ingénieur d'application pour sélectionner la ligne de fuite exacte et la chimie des matériaux qui permettront à votre réseau spécifique de fonctionner en toute sécurité pendant des décennies.
R : Oui, vous pouvez remplacer directement un fil de porcelaine. Cet échange offre une réduction de poids massive. Cependant, vous devez soigneusement faire correspondre la longueur totale exacte et la ligne de fuite spécifique pour satisfaire aux exigences de tension de ligne et de gravité de la pollution locale.
R : Les premières générations ont souffert de la dégradation causée par les UV. Cependant, les formulations modernes de silicone HTV intègrent des inhibiteurs UV avancés et des charges spécialisées comme le trihydrate d’alumine (ATH). Ces additifs préviennent activement le farinage, la fissuration et la fissuration des surfaces sous un soleil intense.
R : Vous ne pouvez pas vous fier à de simples contrôles visuels. Les tests sur le terrain nécessitent de mesurer la répartition du champ électrique le long de l'unité pour détecter les courts-circuits internes. Les inspecteurs utilisent également des caméras UV/Corona pour détecter le suivi des surfaces invisibles, ainsi que des contrôles détaillés de la dégradation des joints des raccords d'extrémité.
