Vistas: 0 Autor: Editor del sitio Hora de publicación: 2026-06-22 Origen: Sitio
El diseño de la infraestructura de transmisión y distribución conlleva riesgos increíbles. Una falla de un solo material a menudo desencadena tiempos de inactividad catastróficos y graves riesgos de seguridad. Los operadores de redes no pueden permitirse el lujo de tener enlaces débiles en sus líneas aéreas. El clima extremo, la contaminación y el estrés mecánico ponen a prueba constantemente estos componentes críticos. El diseño de una red resiliente requiere una ingeniería precisa y una comprensión profunda de las limitaciones de los materiales.
Durante muchas décadas, la porcelana fue la opción predeterminada para el aislamiento de rejillas. Construyó las bases de nuestras redes eléctricas modernas. Hoy, el El aislante compuesto domina la mayoría de las instalaciones nuevas y modernizaciones de redes en todo el mundo. Sin embargo, no es una solución milagrosa universal para todos los entornos. Los diferentes climas exigen diferentes propiedades materiales. Los ingenieros deben sopesar cuidadosamente las fortalezas y debilidades de cada opción.
Este artículo proporciona una estricta evaluación técnica de ambos materiales. Descubrirá cómo combinar el aislador adecuado con entornos de red específicos. Exploraremos el manejo mecánico, la resistencia a la contaminación y modos de falla únicos. Al comprender estas dimensiones técnicas, puede garantizar la confiabilidad de la red a largo plazo y evitar cortes inesperados.
Peso y logística: los aisladores compuestos pesan entre un 70 % y un 90 % menos que los de porcelana, lo que reduce drásticamente la mano de obra de instalación, los costos de transporte y la carga estructural de la torre.
Resistencia a la contaminación: La hidrofobicidad natural del caucho de silicona hace que los compuestos sean superiores en zonas costeras o de industria pesada, eliminando la necesidad de lavados periódicos.
Perfiles de falla: la porcelana falla visiblemente (rotura/perforación), mientras que los composites a menudo fallan de manera invisible (fractura frágil/seguimiento del núcleo), lo que requiere diferentes protocolos de inspección (UV/IR).
Costo del ciclo de vida (TCO): los compuestos ofrecen costos iniciales y de mantenimiento más bajos, pero la porcelana de alta calidad aún mantiene la ventaja en longevidad multigeneracional comprobada (más de 50 años).
Comprender la química fundamental y la construcción física de estos aisladores es crucial. Las diferencias estructurales dictan directamente cómo se comportan bajo tensión eléctrica. Examinemos los materiales base y los procesos de fabricación.
La porcelana representa el estándar tradicional para el aislamiento eléctrico. Los fabricantes mezclan alúmina, sílice y arcilla en una mezcla muy uniforme. Extruyen esta mezcla, le dan el perfil de cobertizo deseado y la cuecen en hornos a temperaturas superiores a 1300°C. Este intenso calor crea un cuerpo cerámico denso y no poroso.
Después del proceso de cocción, las fábricas aplican un esmalte especializado a la superficie cerámica. Este esmalte mejora la suavidad de la superficie y aumenta la resistencia mecánica. Finalmente, los técnicos cementan accesorios de hierro fundido galvanizado o acero forjado directamente al cuerpo cerámico. Esta arquitectura ofrece una inmensa rigidez. Proporciona una excelente resistencia contra cargas de compresión. Las empresas de servicios públicos confían en la porcelana porque cuenta con una trayectoria comprobada de un siglo de duración en diversos climas.

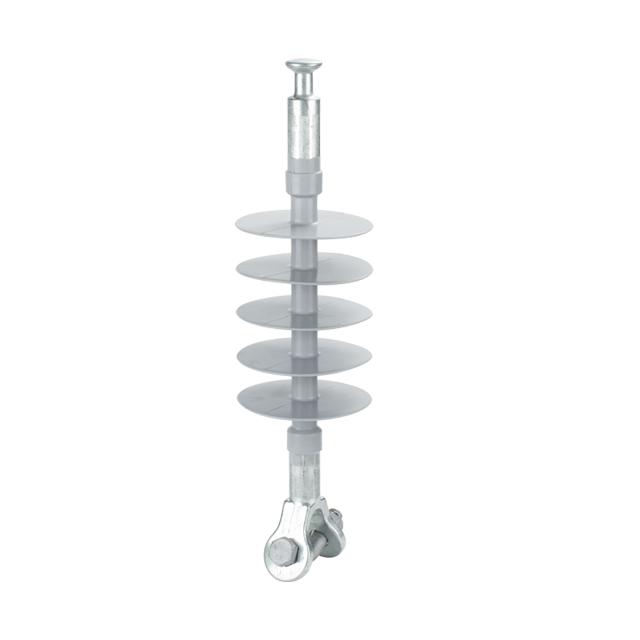

Los diseños compuestos modernos adoptan un enfoque de ingeniería completamente diferente. Separan la función de soporte de carga mecánica de la función de apantallamiento eléctrico. El núcleo está formado por plástico reforzado con fibra de vidrio (FRP). Esta varilla pultruida proporciona una resistencia a la tracción excepcional. Maneja la inmensa atracción física de los conductores pesados.
Luego, los fabricantes encapsulan este núcleo de FRP en una carcasa polimérica. Por lo general, utilizan caucho de silicona vulcanizado a alta temperatura (HTV). Este caucho forma las barreras climáticas exteriores. Protege el sensible núcleo de fibra de vidrio de la humedad, la luz ultravioleta y el seguimiento eléctrico. Los accesorios de los extremos se engarzan mecánicamente sobre la varilla de fibra de vidrio bajo una inmensa presión. Este diseño de doble material proporciona flexibilidad única y tolerancia a la carga dinámica.
Ambos tipos de materiales se adaptan a funciones estándar de transmisión y distribución. Los encontrará fabricados en configuraciones de pasador, poste y cuerda. Sin embargo, los diseños de rejillas modernos con frecuencia aprovechan resistencias compuestas específicas. Los compuestos sobresalen específicamente cuando se implementan como aislador de suspensión compuesto o un aislador de tensión de polímero . Estas funciones específicas requieren altas relaciones entre resistencia a la tracción y peso. El núcleo de fibra de vidrio maneja la tensión de la cuerda sin esfuerzo, mientras que el caucho liviano evita la sobrecarga de la torre.
Seleccionar el aislante adecuado requiere evaluar cómo sobrevivirá al despliegue físico y a la exposición ambiental. Los ingenieros deben ir más allá de las especificaciones del catálogo. Deben considerar los desafíos operativos del mundo real.
El peso juega un papel muy importante en la logística de la construcción de líneas. La porcelana es excepcionalmente pesada. Una gran cadena de transmisión puede pesar cientos de kilogramos. Este peso extremo introduce graves obstáculos logísticos. Las empresas de servicios públicos deben transportar la porcelana en pesadas cajas de madera. Deben desplegar grandes grúas para elevar las unidades a las torres. En terrenos remotos o montañosos, mover porcelana requiere helicópteros especializados para transporte pesado.
Además, la porcelana es quebradiza. El manejo brusco durante el transporte frecuentemente causa microfisuras. Una unidad de porcelana que se caiga debe desecharse inmediatamente.
Los compuestos resuelven por completo estos problemas físicos y logísticos. Reducen el peso unitario entre un 70 y un 90 por ciento. Los equipos de línea pueden transportar fácilmente estas unidades en la mano. Puedes empacarlos bien en cajas livianas. Equipos más pequeños y asequibles pueden colocarlos en su lugar. Resisten daños por impacto durante el envío. Esta reducción de peso en cascada simplifica todo el flujo de trabajo de instalación.
La contaminación provoca importantes fallos en la red. Los contaminantes transportados por el aire, como la sal costera, el azufre industrial o el polvo del desierto, se depositan en la superficie del aislante. Cuando la lluvia ligera o la niebla matutina introducen humedad, esta capa contaminante se vuelve altamente conductora. Se forma una película de agua continua sobre la superficie. Esta película permite que fluyan corrientes de fuga, lo que eventualmente provoca una descarga eléctrica masiva.
El caucho de silicona presenta hidrofobicidad natural. Repele activamente el agua. En lugar de formar una película conductora continua, el agua forma gotas aisladas no conductoras. Esta reacción física evita que las corrientes de fuga atraviesen la superficie.
Más importante aún, el caucho de silicona demuestra una 'transferencia de hidrofobicidad'. Los siloxanos de bajo peso molecular (LMW) migran constantemente desde el interior del caucho a la superficie exterior. Encapsulan partículas de suciedad y sal, haciendo que la propia capa contaminante sea hidrófoba. Este proceso químico de autorreparación previene las descargas eléctricas en ambientes extremos.
La porcelana carece de esta propiedad. Es completamente hidrófilo. El agua se extiende por su superficie fácilmente. Para evitar descargas eléctricas en áreas contaminadas, las empresas de servicios públicos deben lavar periódicamente las unidades de porcelana utilizando camiones especializados. Alternativamente, deben aplicar manualmente recubrimientos de silicona de vulcanización a temperatura ambiente (RTV). Ambas estrategias de mitigación exigen una importante mano de obra continua.
Las líneas aéreas soportan fuerzas físicas violentas. Los fuertes vientos, la acumulación de hielo y el galope de los conductores crean cargas dinámicas severas. La porcelana es rígida. Maneja maravillosamente la compresión estática. Sin embargo, lucha contra un shock dinámico repentino y violento. Las fuerzas de flexión extremas pueden romper el cuerpo cerámico.
Por el contrario, una unidad polimérica se flexiona bajo tensión. Absorbe cargas de impacto dinámicas sin problemas. El núcleo de fibra de vidrio se dobla sin fracturarse, manteniendo la integridad de la línea.
El vandalismo también afecta a rutas de transmisión específicas. Los cazadores y los vándalos disparan con frecuencia contra las líneas aéreas. Cuando una bala alcanza un cobertizo de porcelana, la frágil cerámica se rompe instantáneamente. Toda la unidad falla estructural y eléctricamente. Cuando una bala impacta una unidad compuesta, normalmente pasa limpiamente a través de los cobertizos de goma blanda. El núcleo suele permanecer intacto. La línea sigue operativa, lo que evita un apagón localizado inmediato.
Porcelana: Mantenga siempre las unidades en su embalaje original de fábrica hasta llegar a la base de la torre de instalación. Nunca arrastre unidades por el suelo.
Compuesto: No levante la unidad rasgando o tirando de las cubiertas protectoras. Fije siempre el aparejo de elevación directamente a los terminales metálicos.
Ningún material es invencible. Simplemente fallan de manera diferente. Los ingenieros de campo deben comprender estas señales de falla. Reconocer los primeros signos de degradación previene el colapso catastrófico del sistema.
Las fallas de la porcelana generalmente se deben a tensiones mecánicas o perforaciones eléctricas severas. Puede detectar estos problemas fácilmente durante las patrullas visuales estándar.
Crecimiento del cemento: El cemento que une los herrajes metálicos a la cerámica puede absorber la humedad durante décadas. Se expande gradualmente. Este desajuste de expansión térmica ejerce una tensión radial masiva en la cabeza cerámica, lo que eventualmente provoca un agrietamiento radial profundo.
Perforación eléctrica: Las sobretensiones de rayos en frentes pronunciados pueden exceder la rigidez dieléctrica de la pared cerámica. La corriente atraviesa directamente el material, destruyendo la unidad internamente.
Corrosión del pasador: En ambientes contaminados, las corrientes de fuga continuas se concentran en el pasador de metal. Esto provoca corrosión electrolítica, adelgazando el pasador hasta que se rompe bajo el peso del conductor.
La mayoría de las fallas de la porcelana se manifiestan como cobertizos rotos visibles o herrajes separados. Las cámaras de drones y las patrullas de helicópteros identifican fácilmente estas rupturas físicas.
Las fallas compuestas plantean un desafío único. A menudo ocurren internamente. El caucho exterior puede verse impecable mientras que el núcleo interior se desintegra.
Fractura frágil: este es el modo de falla más peligroso. Si la humedad pasa por alto el sello metálico del extremo, ingresa al núcleo de fibra de vidrio. La descarga de corona eléctrica crea ácido nítrico localizado. Este ácido ataca la resina epoxi que mantiene unida la fibra de vidrio. La varilla se rompe repentinamente sin previo aviso externo.
Seguimiento y erosión: la actividad corona intensa y continua puede erosionar físicamente el caucho de silicona. El caucho se carboniza, dejando huellas conductoras en la superficie. Esto arruina las propiedades aislantes.
Daño biológico: Los pájaros picotean con frecuencia la goma de silicona blanda. Los roedores mastican los cobertizos. Esto expone el vulnerable núcleo de fibra de vidrio a las inclemencias del tiempo y a la entrada de humedad.
Esta realidad requiere que las empresas de servicios públicos cambien sus metodologías de inspección. Los controles visuales no logran detectar la pudrición interna del núcleo o la degradación de la corona en etapa temprana. Las empresas de servicios públicos deben invertir en tecnología de diagnóstico especializada.
Los inspectores ahora utilizan cámaras UV con protección solar (coroCAM) para detectar la descarga de corona invisible que se produce cerca de los accesorios finales. Implementan cámaras de termografía infrarroja (IR) para identificar puntos calientes localizados causados por el seguimiento de la corriente interna. El mantenimiento moderno de la red exige el despliegue de sensores avanzados en lugar de una simple observación visual.
Depender únicamente de fotografías visuales de drones para certificar el estado de la línea compuesta. Una unidad de polímero puede verse físicamente perfecta ante la cámara mientras sufre un grave ataque interno de ácido nítrico. Combine siempre las inspecciones visuales con escaneos UV e IR activos.
Seleccionar el material adecuado requiere comparar los peligros ambientales con la resistencia del material. Los ingenieros deberían evitar los mandatos universales. Deben evaluar cada proyecto de forma independiente. El siguiente marco aclara el proceso de toma de decisiones.
Entorno de implementación |
Material recomendado |
Justificación de ingeniería primaria |
|---|---|---|
Zonas costeras y de niebla salina |
Compuesto |
La hidrofobicidad previene las descargas eléctricas inducidas por la sal. |
Áreas de alto vandalismo |
Compuesto |
El caucho absorbe el impacto balístico sin romperse. |
Aparamenta pesada para subestaciones |
Porcelana |
La cerámica proporciona rigidez absoluta para la conmutación mecánica. |
Poblaciones de aves pesadas |
Porcelana |
El esmalte duro evita daños por picoteo y la intrusión de nidos. |
Descensos montañosos en helicóptero |
Compuesto |
El perfil ultraligero permite un transporte aéreo más pequeño. |
Se deben especificar estructuras poliméricas modernas cuando el entorno amenace activamente la estabilidad de la línea. Las áreas altamente contaminadas representan el caso de uso más fuerte. La niebla salina costera, las graves emisiones industriales y las duras tormentas de polvo del desierto abruman rápidamente los esmaltes cerámicos estándar. La naturaleza autolimpiante del caucho de silicona dicta su uso aquí.
Los terrenos remotos también exigen este material. Si debes construir líneas a través de montañas escarpadas o pantanos profundos, el transporte pesado se vuelve imposible. La naturaleza liviana de las unidades de polímero permite a los equipos construir líneas utilizando mano de obra y vehículos livianos.
Finalmente, utilice compuestos al actualizar los voltajes de línea existentes. Si necesita aumentar la capacidad de la línea pero no puede permitirse el lujo de reemplazar las torres de transmisión existentes, el peso importa. El cambio de cuerdas cerámicas pesadas por cuerdas poliméricas livianas libera capacidad de carga estructural crítica. Luego puede tender conductores más pesados y de alta capacidad en las mismas torres heredadas.
A pesar de los avances modernos, las cerámicas heredadas siguen siendo superiores en varias aplicaciones cruciales. Los ambientes con interferencia severa de aves o roedores requieren cerámica dura. Los cuervos y las cacatúas pueden destrozar un cobertizo de silicona en cuestión de días. La porcelana ignora por completo los ataques biológicos.
Los entornos de las subestaciones también favorecen la cerámica. Los seccionadores y las pesadas barras colectoras requieren una rigidez mecánica absoluta. No deben flexionarse durante operaciones de conmutación de alto amperaje. Las unidades de postes de porcelana brindan soporte físico inquebrantable para estos enormes componentes mecánicos.
Por último, los marcos regulatorios extremadamente conservadores a menudo exigen la cerámica. Algunos operadores de red exigen garantías estrictas de vida útil de 50 años. Si bien los polímeros modernos de alta calidad funcionan de manera brillante, carecen de los datos de campo multigeneracionales del mundo real que poseen las cerámicas. Cuando los mandatos priorizan estrictamente la longevidad comprobada de medio siglo, los ingenieros optan por la porcelana.
La elección 'mejor' depende estrictamente del entorno de su aplicación. Ninguno de los materiales resuelve todos los desafíos de la red. Una elección incorrecta provoca fallos prematuros, riesgos para la seguridad e inestabilidad de la red. Debe analizar su realidad operativa específica antes de redactar las especificaciones de contratación.
Los compuestos representan el estándar moderno para líneas aéreas. Su eficiencia operativa, resistencia a la contaminación y rápida velocidad de instalación los hacen increíblemente atractivos. Sin embargo, la porcelana sigue siendo una opción heredada muy viable. Continúa dominando las funciones de las subestaciones mecánicas y los entornos que sufren graves interferencias biológicas.
Tome medidas antes de la próxima actualización de su línea. Revise las especificaciones técnicas estándar IEC más recientes para su región. Solicite una evaluación de riesgos ambientales localizada para trazar perfiles de contaminación específicos y amenazas a la vida silvestre. Finalmente, consulte con un ingeniero de aplicaciones para seleccionar la clasificación de fuga exacta y la química del material que mantendrán su red específica funcionando de manera segura durante décadas.
R: Sí, puedes reemplazar un hilo de porcelana directamente. Este cambio proporciona una enorme reducción de peso. Sin embargo, debe hacer coincidir cuidadosamente la longitud total exacta y la distancia de fuga específica para satisfacer los requisitos de voltaje de línea y severidad de la contaminación local.
R: Las primeras generaciones sufrieron la degradación de los rayos UV. Sin embargo, las formulaciones modernas de silicona HTV incorporan inhibidores UV avanzados y rellenos especializados como el trihidrato de alúmina (ATH). Estos aditivos previenen activamente la formación de tiza, el agrietamiento y el agrietamiento severo de la superficie bajo la luz solar intensa.
R: No puedes confiar en simples controles visuales. Las pruebas de campo requieren medir la distribución del campo eléctrico a lo largo de la unidad para encontrar cortocircuitos internos. Los inspectores también utilizan cámaras UV/Corona para detectar el seguimiento invisible de la superficie, junto con comprobaciones detalladas de la degradación del sello de los extremos.
